Полуприцеп специальный ПС-45

Гомельский государственный технический университет им. П.О. Сухого
Кафедра сельскохозяйственные машины
Курсовой проект по дисциплине "Сельскохозяйственные машины"
На тему "Разработка конструкции полуприцепа специального (прототип ПС-45)
Гомель 2012

В данном проекте рассмотрена разработка конструкции тракторного специального полуприцепа (прототип ПС-45). Для рассматриваемого специального полуприцепа произведен анализ условий эксплуатации и технологического процесса, анализ конструкции аналогов рабочих органов.

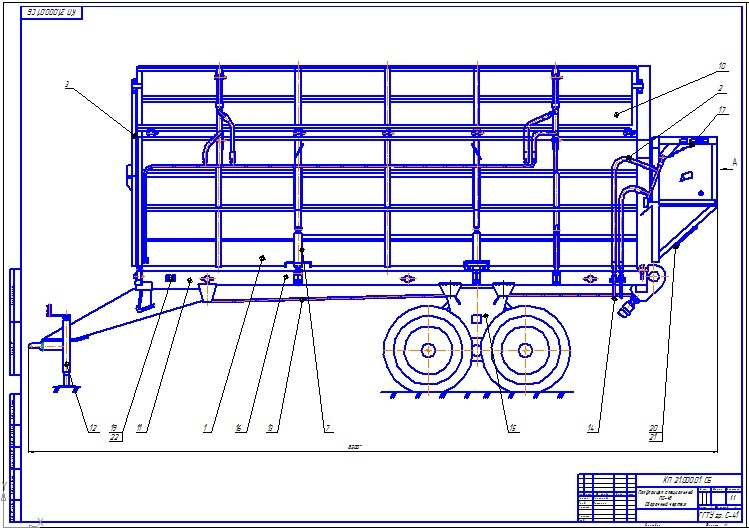

Графическая часть курсового проекта содержит 3 листа формата А1: на первом и втором листе изображён общий вид и тележка балансирная тракторного специального полуприцепа ПС-45, на третьем – деталировка.
Далее был произведен анализ конструкции рабочих органов и выведены их основные достоинства и недостатки. Для подтверждения технической правильности конструкторских решений были произведены технологические и прочностной расчеты некоторых элементов конструкции. В конечном итоге были сделаны выводы о проделанной работе, которые сведены в виде заключения в конце расчетно-пояснительной записки.

Полуприцеп специальный ПС-45 предназначен для приема и транспортировки измельченной массы кормовых культур от кормоуборочных комбайнов КСК-100, «Полесье», «Ягуар» и других с последующей выгрузкой назад транспортерами, а также для последующей транспортировки к месту хранения и загрузки в приемный бункер упаковщика силосно-сенажной массы УСМ-1 или аналогичных машин и для перевозки других легковесных грузов с удельной массой до 400 кг/м3. Полуприцеп агрегатируется с тракторами тягового класса 2...3 (МТЗ-1221/1523), имеющими гидросистему для привода рабочих органов, тягово-сцепное устройство ТСУ-2B, выводы электрооборудования и пневмосистему для привода тормозов. Полуприцеп используется для эксплуатации в производственных условиях сельскохозяйственных предприятий, во всех природно климатических зонах кроме горных.

Технические характеристики:
Грузоподъемность, т - 9
Объем кузова, м - 345
Габаритные размеры, м: длина - 9,0, ширина - 3,2, высота - 3,8.
Масса, т - 4,5
Время разгрузки, мин - 6 ...9
Привод транспортера от гидросистемы трактора
Погрузочная высота при открытом козырьке, м - 3,0
Агрегатируется с тракторами тягового класса 2,0

Состав: Полуприцеп специальный (СБ),Деталировка (пружина, уголок, вал, ось, кронштейн), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V13

Просмотр файлов
СХМ/Полуприцеп специальный (СБ).cdw
СХМ/Записка.doc
СХМ/Деталировка.frw
СХМ/Спецификация
СХМ
