Проект заготовки сена в сельскохозяйственном предприятии с разработкой тележки-стоговоза

НГАУ дипломный проект 2012 г Тема: Проект заготовки сена в сельскохозяйственном предприятии ООО «Чернаково» Ордынского района НСО

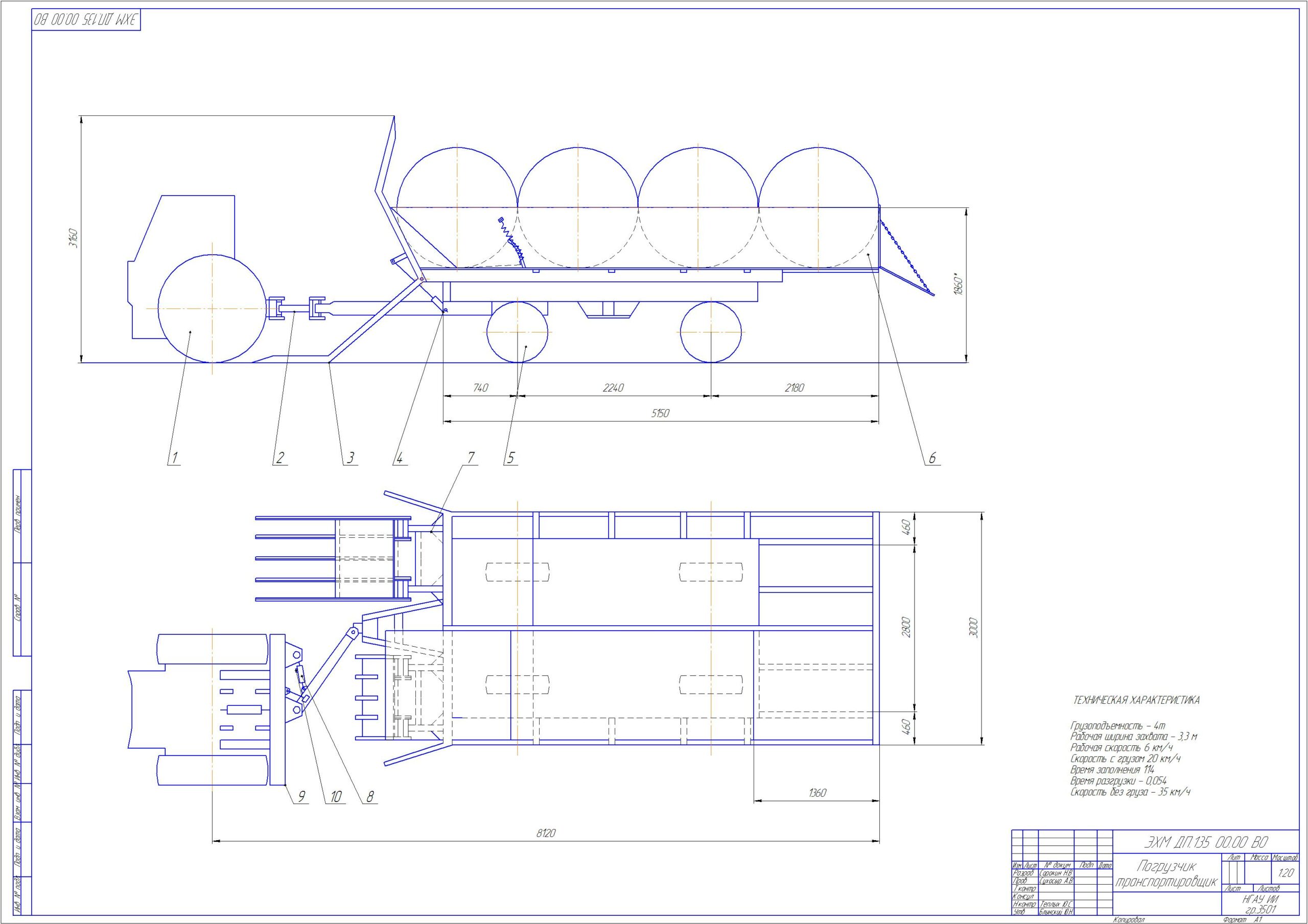

В результате проектирования разработан погрузчик для сбора и транспортировки рулонного сена. Предлагается взять за основу прототипы потенты тракторной тележки-стоговоза и устройство для погрузки, транспортировки и разгрузки нами предлагается скомбинировать из двух изобретений одно устройство, предназначенное для подбора, транспортировки, выгрузки рулонов на базе телеги 2ПТС-4М с организацией ассиметричной прицепной системой, позволяющей работать погрузочным граблинам слева и справа по ходу работы агрегата.
Погрузчик рассчитана для агрегатирования с тракторами класса 3 (Т-150К, Т-150).
Предлагаемая конструкция погрузчика-транспортировщика рулонов позволяет производить погрузку и транспортировку рулонов без потерь и при этом повышение производительности составит 20% при работе на погрузке.
При использовании предлагаемого погрузчика-транспортировщика сена ускоряется процесс вывоза сена с полей, уменьшается количество потребляемого горючего за счет выполнения всех операция погрузки и вывоз сена с полей в одном техпроцессе.
Срок окупаемости модернизируемого механизма составит 0,1 года.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Грузоподъемность - 4т
Рабочая ширина захвата - 3,3 м
Рабочая скорость 6 км/ч
Скорость с грузом 20 км/ч
Время заполнения 114
Время разгрузки - 0,054
Скорость без груза - 35 км/ч

Состав: Анализ хозяйственной деятельности, График загрузки МД, Способы заготовки кормов, Операционно - технологическая карта, Способы уборки грубых кормов, Обзор прицепов, Погрузчик транспортировщик, Пояснительная записка Язык документа

Софт: КОМПАС-3D 13
