Проектирование отвального плуга для трактора т-150 с глубиной обработки 0.2 метра

Челябинская государственная агроиженерная академия. Кафедра почвообрабатывающих, посевных машин и земледелия. Почвообрабатывающие и посевные машины. Проектирование отвального плуга для трактора Т-150. 2013

При открытии файлов Компас необходимо нажать "Игнорировать", так как часть чертежей была импортирована из SolidWorks ( но папки были переименованы и связь между ними была утрачена). Все эти чертежи имеются в архиве.
Содержание
1 ВЫБОР ПАРАМЕТРОВ РАБОЧЕГО ОРГАНА И ОРУДИЯ
2 СИЛЫ, ДЕЙСТВУЮЩИЕ НА ОРУДИЕ
3 ОПРЕДЕЛЕНИЕ РЕАКЦИИ НА ОБОДЕ ОПОРНОГО КОЛЕСА
4 АНАЛИЗ ПРОЦЕССА ПЕРЕВОДА ПЛУГА ИЗ РАБОЧЕГО ПОЛОЖЕНИЯ В ТРАНСПОРТНОЕ
5 ПРОДОЛЬНАЯ УСТОЙЧИВОСТЬ АГРЕГАТА

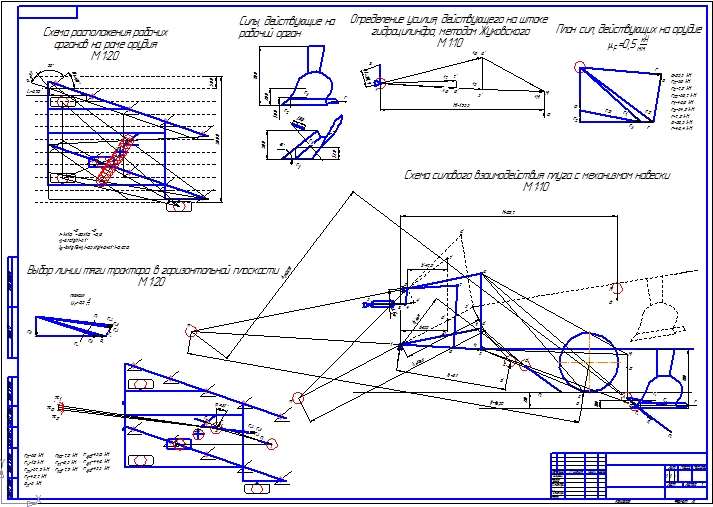

Плуг отвальный для трактора Т-150, глубина обработки 0.2 м, удельное сопротивление почвы 60 кН/м^2

Состав: ПЗ, Плуг(СБ), Рама(СБ), Косынка, Крепление, Рабочий орган, Башмак, Полевая доска, Стойка, Пластина. Спецификации, Чертежи SolidWorks,DataCAD. Расчет в APM. 3D Модель рабочего органа Язык документа

Софт: Компас-3D 13
