Расчет параметров рабочих органов зерноуборочного комбайна

Министерство образования Нижегородской области Государственное бюджетное образовательное учреждение высшего образования Нижегородский государственный инженерно-экономический университет
Кафедра: «Технические и биологические системы»
Курсовой проект по дисциплине: «Сельскохозяйственные машины»
Тема: «Расчет параметров рабочих органов зерноуборочного комбайна»
Княгинино 2017 г.

Тема: «Расчет параметров рабочих органов зерноуборочного комбайна»
Исходные данные к проекту:
а) скорость машины___ Vм= 2,10м/с или 7,56 км/ч
б) показатели кинематического режима_____  =1,95
в) высота стебля________ lст =1,00м
г) высота среза______ Hср =0,16М
д) тип режущего аппарата Нормальный с удвоенным пробегом ножа 2t=2t0=S=101 мм
е) ширина захвата жатки__Вк=6,0м
ж)урожайность зерна Аз=21ц/га
з) угол расположения клавиш соломотряса к горизонту а=150
и) радиус кривошипа коленвала соломотряса___rc=50мм
к) угол трения материала по грохоту по направлению воздушного потока__φ1= 25º ____
л) угол трения материала по грохоту против направлению воздушного потока___ φ2 = 45º
м) радиус кривошипа вала грохота____ r = 25мм
н) число оборотов вала грохота__________ n = 240мин
о) угол наклона грохота к горизонту______________ = 6º
Содержание
1. Расчет параметров рабочих органов мотовила
2. Расчет параметров режущего аппарата
3. Расчет параметров молотильного аппарата
4. Расчет параметров соломотряса
5. Расчет основных параметров грохота
6. Расчет параметров вентилятора
Список литературы

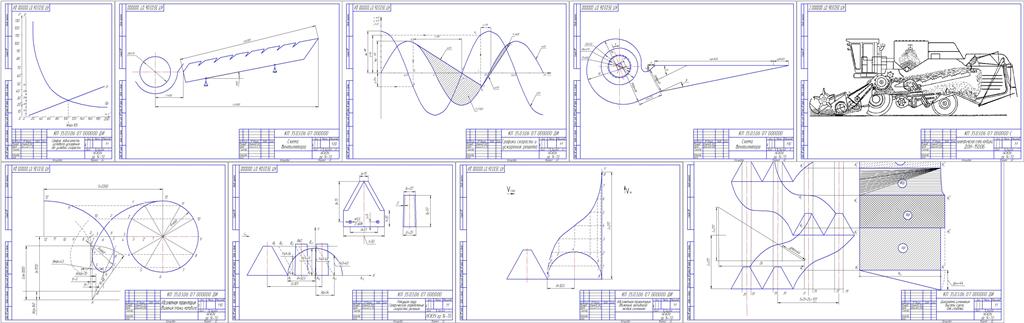

Состав: Абсолютная траектория движения планки мотовила(ДИ), режущая пара Графическое определение скоростей, абсолютная траектория движения активного лезвия сегмента(ДИ), диаграмма изменения высоты среза для стеблей(ДИ), график зависимости углового ускорения от угловой скорости(ДИ), Схема вентилятора, график скорости и ускорения решета(ДИ), кинематическая схема комбайна ДОН-1500Б(в виде растровой картинке на листе), КП Язык документа

Софт: КОМПАС-3D V16.1

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Расчет параметров рабочих органов зерноуборочного комбайна

Просмотр файлов
Чертеж9.cdw
Чертеж1.cdw
Чертеж2.cdw
Чертеж3.cdw
Чертеж4.cdw
Чертеж5.cdw
Чертеж6.cdw
Чертеж7.cdw
Чертеж8.cdw
Титульник+ лист задния.doc
ПЗ.doc
содержание.doc
