Расчет показателей работы режущего аппарата

РГАУ-МСХА им. Тимирязева
Кафедра: "Сельскохозяйственные машины"
РГРт по дисциплине "СХМ"
На тему: РАСЧЕТ ПОКАЗАТЕЛЕЙ РАБОТЫ РЕЖУЩЕГО АППАРАТА (нормального резания 76,2 мм)
Москва 2017

Исходные данные:
Ширина захвата режущего аппарата, В, м. 4,1
Частота вращения вала привода ножа, n, об/мин. 450
Скорость движения агрегата, v, м/с. 1,2
Тип режущего аппарата 1
Площадь нагрузки, fn, см2. 60
Установочная высота среза, Нуст, см. 6
Урожайность зерна пшеницы, А, т/га. 3
Отношение массы соломы к массе зерна Мс/Мз 1,5

В данной работе рассматривается аппарат нормального резания жатки комбайна, необходимый для среза стеблей зерновых культур.

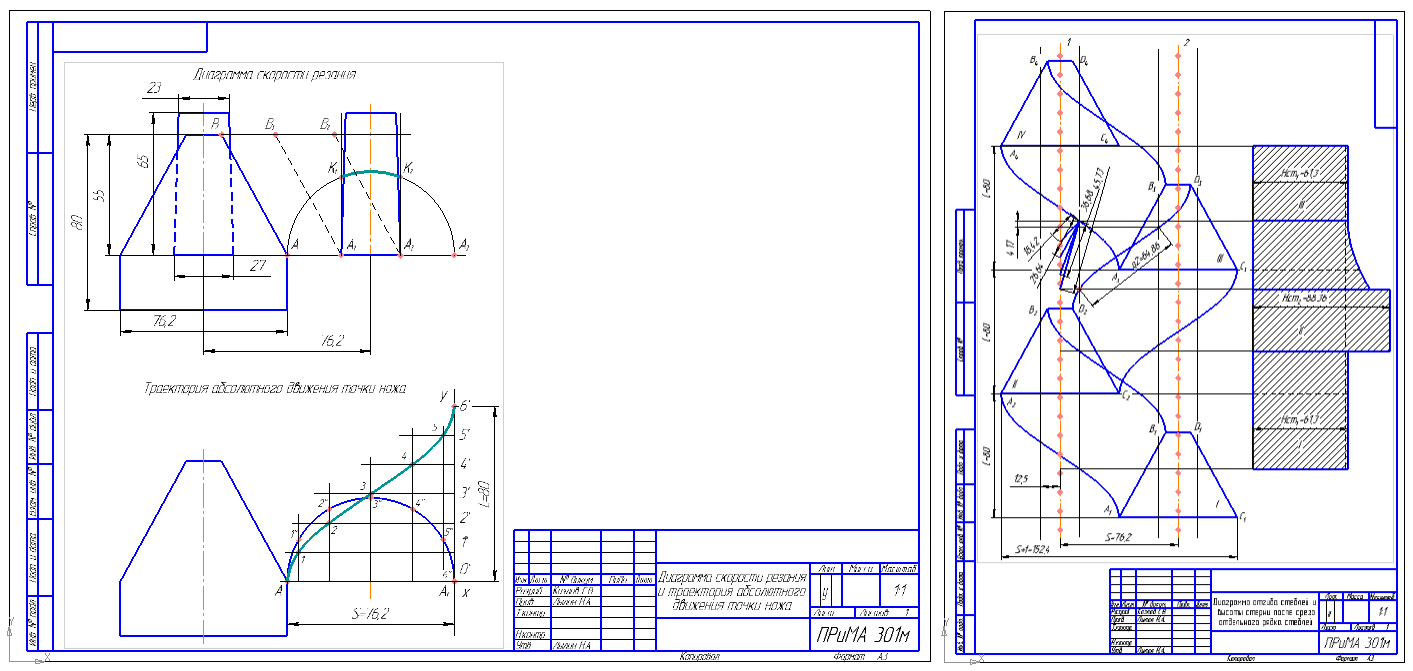

Графическая часть содержит:
1. Диаграмма скорости резания;
2. Траектория абсолютного движения точки ножа;
3. Диаграмма отгиба стеблей и высоты стерни после среза отдельного рядка стеблей.

Записка 3 страницы

Состав: Пояснительная записка (ПЗ), Чертеж 1, Чертеж 2 Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Расчет показателей работы режущего аппарата

Просмотр файлов
ПЗ.docx
Чертеж 1.cdw
Чертеж 2.cdw
