Разработка агрегата для измельчения древесных веток

Кафедра эксплуатации машинотракторного парка и технического сервиса
Дипломная работа на тему «Разработка агрегата для измельчения древесных веток»
Винница 2012

Дипломный проект на тему: «Разработка агрегата для переработки хвороста» состоит из 68 листов машинописного текста пояснительной записки и 6 листов (формата А1).
В первом разделе проекта проведена характеристика средств механизации для измельчения веток и их сравнительный анализ, освещены особенности технологий утилизации срезанных веток в промышленных садах.
Во втором разделе рассмотрен анализ процесса получения и переработки отходов древесины, осмотрены теоретические исследования ученых, работавших в данном направлении, проведенные расчеты по определению
разрушительной скорости рабочего органа.
В разделе три проведены расчеты основных параметров и элементов разработанного агрегата для измельчения хвороста.
При разработке дипломного проекта были использованы 35 формулы, построено 27 рисунков, использовано 78 литературных источников.
Техническая характеристика:
1. Габаритные размеры (Д, В, Ш) (2235х985х3155)
2. Производительность, га / ч 0,85-1.0
3. Рабочая скорость, км / ч 2 ... 2,6
4. Тип привода: гидропривод
5. Рабочая ширина захвата, м 1,46
6. Диаметр ротора, м 1,45
7. Частота вращения ротора с 18.
8. Расстояние между смежными молотками, м 0,07
9. Масса молотка, кг 4,5
10. Количество молотков, шт. 4.

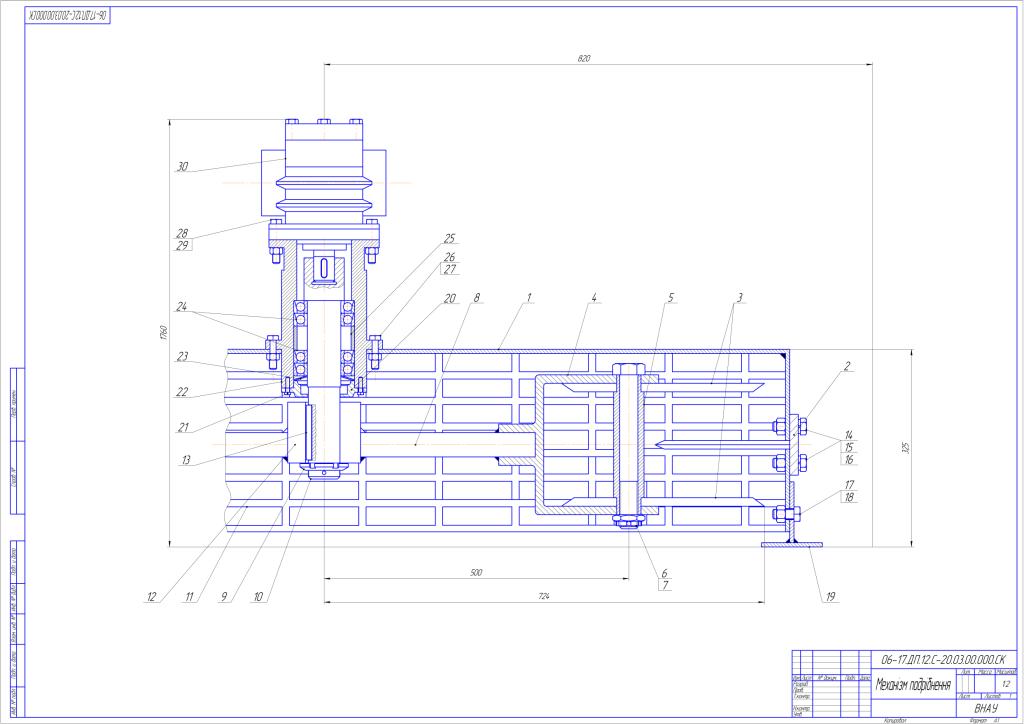

Состав: Общий вид "Агрегат для измельчения ветвей"А1, Схема агрегатирования: Агрегат для измельчения ветвей с трактором А1, Деталировка (вал, втулка молотка, втулка, крышка, стакан), Механизм измельчения Сборочный чертеж+спецификация, Приводной механизм Сборочный чертеж+спецификация, Пояснительная записка на 68 страницах Язык документа

Софт: КОМПАС-3D 3D V13 SP2

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Разработка агрегата для измельчения древесных веток

Просмотр файлов
Podribniuvach/
Podribniuvach/Lustu/
Podribniuvach/Lustu/2.cdw
Podribniuvach/Lustu/Detalirovka/
Podribniuvach/Lustu/Detalirovka/Krushka.cdw
Podribniuvach/Lustu/Detalirovka/Stakan.cdw
Podribniuvach/Lustu/Detalirovka/Val.cdw
Podribniuvach/Lustu/Detalirovka/Vtulka molotka.cdw
Podribniuvach/Lustu/Detalirovka/Vtulka.cdw
Podribniuvach/Lustu/Mekhanizm podribnenia.cdw
Podribniuvach/Lustu/Ogliad.cdw
Podribniuvach/Lustu/Pruvodnuy mekhanizm.cdw
Podribniuvach/Lustu/Specifikatsiy/
Podribniuvach/Lustu/Specifikatsiy/SP 2.2.cdw
Podribniuvach/Lustu/Specifikatsiy/SP 2.cdw
Podribniuvach/Lustu/Specifikatsiy/SP 3.cdw
Podribniuvach/Lustu/Zagalnuy vud.cdw
Podribniuvach/Vidomisty.cdw
Podribniuvach/Zapuska.docx
