Разработка активатора зернового вороха комбайна ДОН 1500Б

Пензенская государственная сельскохозяйственная академия
кафедра Сельскохозяйственные машины
Дипломный проект на тему Разработка активатора зернового вороха комбайна ДОН 1500Б
Пенза 2012

В дипломном проекте рассмотрены вопросы анализа хозяйственной деятельности организации, классификация систем очисток зерноуборочных комбайнов, выявлены недостатки существующих машин, а также вопросы устранения этих недостатков.
В разделе «Конструкторская разработка» произведены описание конструкторской разработки, расчет привода активатора зернового вороха и описание настроек и регулировок модернизированного комбайна.
В главе «Расчет операционно-технологической карты на возделывание зерновых культур» приведены расчеты модернизированного комбайна на производительность и расхода топлива.
В разделе «Безопасность жизнедеятельности на производстве» рассмотрены вопросы безопасной эксплуатации комбайна, а также расчеты на устойчивость и выбросы.
В главе «Экономическая эффективность проекта» показаны расчеты экономической эффективности внедрения модернизированного комбайна в производство.
Содержание
Аннотация
Введение……………………………………………………………….………..…5
1. Производственно–техническая характеристика ООО «Вертунов-ское»……6
1.1 Природно-климатические условия хозяй-ства……………………………….6
1.2 Основные показатели хозяйственной деятельности ООО «Вертунов-ское»..9
1.3 Состав МТП и показатели его использова-ния………………………….….17
1.4 Выводы по разде-лу……………………………………………..……………19
2. Современное состояние уборки зерновых куль-тур………………………...20
2.1 Технология возделывания зерно-вых………………………………………20
2.2 Обзор существующих средств механизации уборки зерно-вых……..……22
2.3 Описание конструкций и принцип работы систем очисток зерноубороч-ных комбайнов. Патентный об-зор……………………………………………………31
3. Конструкторская часть………………………………………….……………41
3.1Агротехнические требования к уборке зерновых культур ………………41
3.2 Описание конструкторской разработ-ки……………………………………43
3.3 Настройка и регулировки модернизированного комбайна «Дон-1500М»…………………………………………………………………………....45
3.4 Регулировка частоты вращения вентилятора очист-ки………………………..47
3.5 Конструкторский расчёт активатора зернового вороха …………………53
4. Расчет технологическо-операционной карты на уборку зерно-вых……………………………………………………………..……………..…..63
4.1 Обоснование режима работы зерноуборочного комбайна …………….…63
4.2 Расчет кинематической характеристики комбайна и участка ………..……63
4.3 Расчет производительности модернизированного зерноуборочного комбай-на……………………………………………………………………………….64
5. Безопасность жизнедеятельности …………….......……………………….….69
5.1 Рабочие места и опасные производственные факторы ………..…………..69
5.2 Экологическая безопасность …………...........................................................81
5.3 Инструкция по противопожарной безопасности ……………..……………84
6. Экономическая эффективность проек-та…………………………............…..87
6.1 Определение стоимости изготовления активатора зернового воро-ха…...87
6.2 Экономическая эффективность от внедрения активатора зернового во-ро-ха……………………………………………………………………….…………91
Общие выво-ды…………………………………………………………………...95
Литерату-ра…………………………………………………………….……….…97

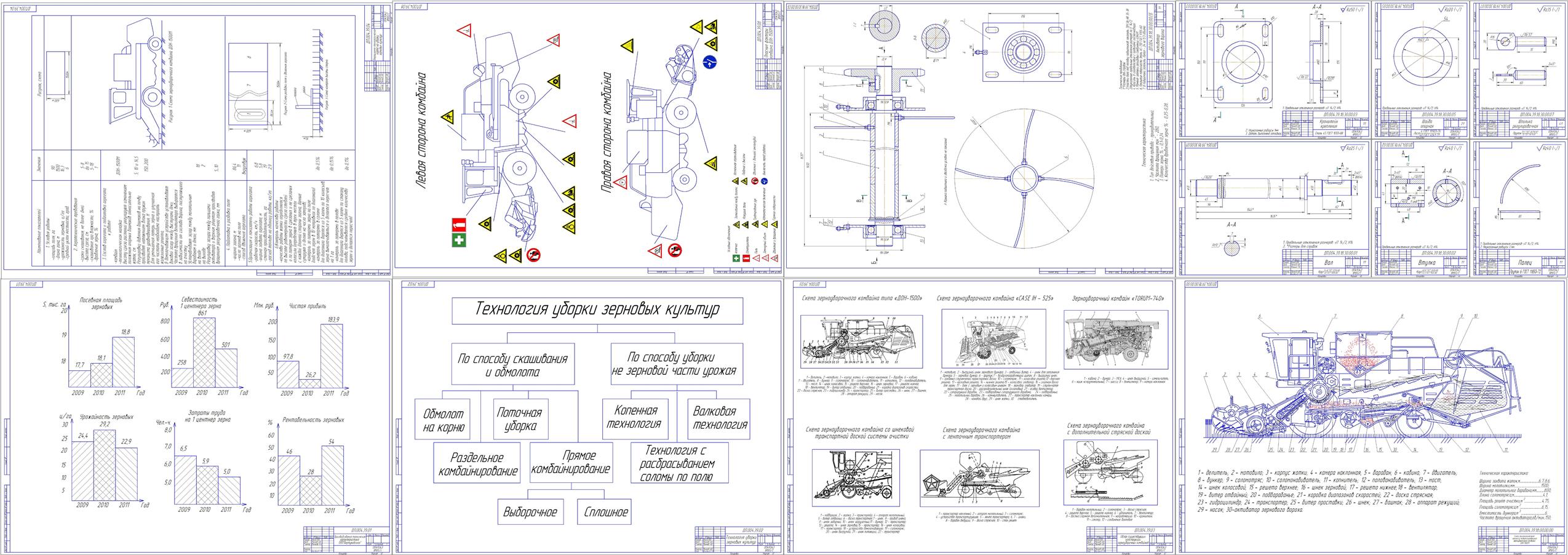

Перечень графического материала: характеристика ООО «Вертуновское» (ТС), Технология уборки зерновых культур (ТС), Обзор существующих конструкций зерновых комбайнов (ТС), Схема технологического процесса модернизированного зерноуборочного комбайна ДОН-1500М (ТС), Активатор зернового вороха (СБ),
деталировка (вал, втулка, кронштейн, шайба, палец, шпилька), Операционно-технологическая на уборку зерновых культур (ТС), Опасные факторы комбайна ДОН-1500М (ТС), Экономическая эффективность модернизации зерноуборочных (ТС), спецификации
