Разработка конструкции косилки с гидроприводом режущих элементов

Винницкий национальный аграрный университет
Кафедра Машин и оборудование с/х
Купсовой проект по дисциплине: "Конструкция и расчет сельскохозяйственных машин"
Тема: Разработка конструкции косилки с гидроприводом режущих элементов
Винница 2014

Курсовой проект на тему: "Разработка конструкции косилки с гидроприводом режущих элементов" состоит из 38 листов машинописного текста пояснительной записки и 4 листов (формата А1) графической части. В проекте описана технология сборки травяных культур. Приведены агротехнические требования к собирающим машинам. Обоснованно внедрение гидравлического привода режущих элементов косилки КПС - 5Г. Проведенный расчет основных рабочих органов устройства и их приводу. При разработке проекта были использованы 64 формулы, построено 6 рисунков и 1 таблицу, использовано 19 источников литературы.

Проведенный анализ конструкций косилок отечественного производства. Для уменьшения потерь при уборке и надежности работы предложена разработка поводу режущего аппарата жатки косилки КПС-5Г и улучшает обслуживание жатки. Приведено описание и схемы режущих аппаратов различных типов, наиболее используемые в косилках различных типов. Существующий механизм привода ножей жатки имеет ряд недостатков основными из них являются большие габаритные размеры и большая масса, которая нарушает баланс жатки, что приводит к применению дополнительных креплений. Для предотвращения данным недостаткам в проекте предусмотрено применение привода ножа жатки конического редуктора с эксцентриком, который менее металоемкий и простой в работе. Проведены соответствующие расчеты по проведенной модернизации жатки, приведены соответствующие чертежи и схемы.

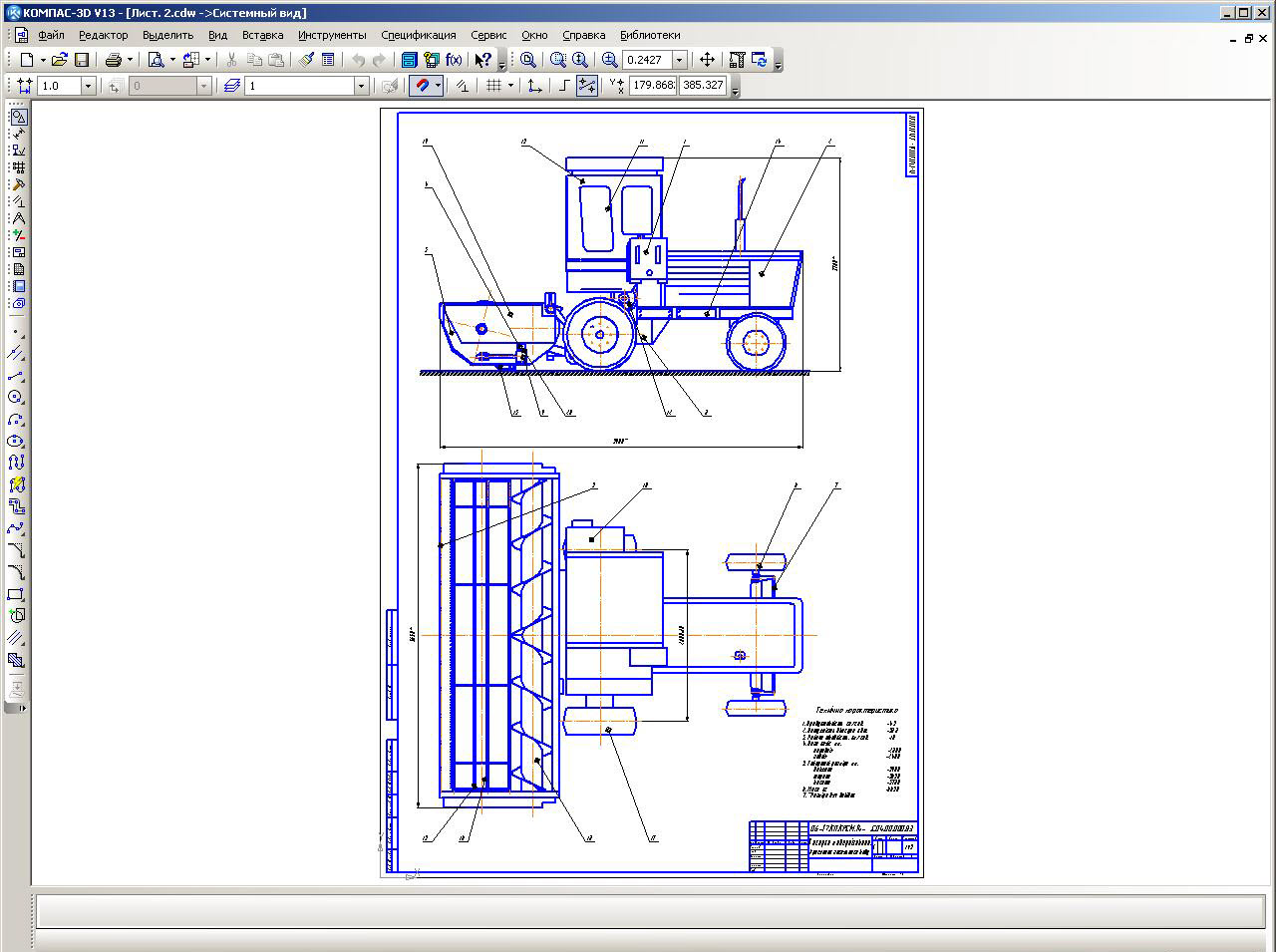

Состав: Пояснительная записка (ПЗ), Косилка модернизированная (ВО), Работа косилки (ТС), Привод ножа жатки (ТС), Крепление гидродвигателя (СБ), Редуктор конический (СБ), Деталировка (ось, эксцентрик, кришка, фланец), Спецификации. Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Разработка конструкции косилки с гидроприводом режущих элементов

Просмотр файлов
Титулка.doc
spec.cdw
Змист.doc
Спец 1,2.cdw
спец1.cdw
Спец2.cdw
Креслення/ДЕТ3/Вісь.cdw
Креслення/ДЕТ3/Ексцентрик.cdw
Креслення/ДЕТ3/Кришка.cdw
Креслення/ДЕТ3/Кришка2.cdw
Креслення/ДЕТ3/Кронштейн.cdw
Креслення/ДЕТ3/Фланець2.cdw
Креслення/Лист. 1.frw
Креслення/Лист. 2.cdw
Креслення/Лист. 3.frw
Креслення/ДЕТ3
Креслення
