Разработка шнекового очистителя корнеуборочной машины

Дніпропетровський державний аграрно-економічний університет
Кафедра сільськогосподарських машин
Дипломний проект по спеціальності "Механізація сільського господарства"
На тему: Розробка шнекового очисника коренезбиральної машини
Дніпропетровськ 2012

У дипломному проекті наведено проект машини для збирання цукрових буряків з розробкою шнекового очисника. Проведена модернізація коренезбиральної машини дозволить використовувати дану машину для збирання цукрових буряків відповідно до агротехнічних вимог, зокрема зменшить травмування коренеплодів під час їх збирання.
В розрахунково-пояснювальній записці теоретично обґрунтовано та розроблено конструкцію шнекового очисника. Розраховано потужність, що затрачається на привід очисника. Обґрунтовано діаметр шнека очисника. Визначено частоту обертання шнека. Проведено розрахунок передач приводу шнекового очисника. Також в проекті розглянуто питання організації робіт із застосування модернізованої коренезбиральної машини.

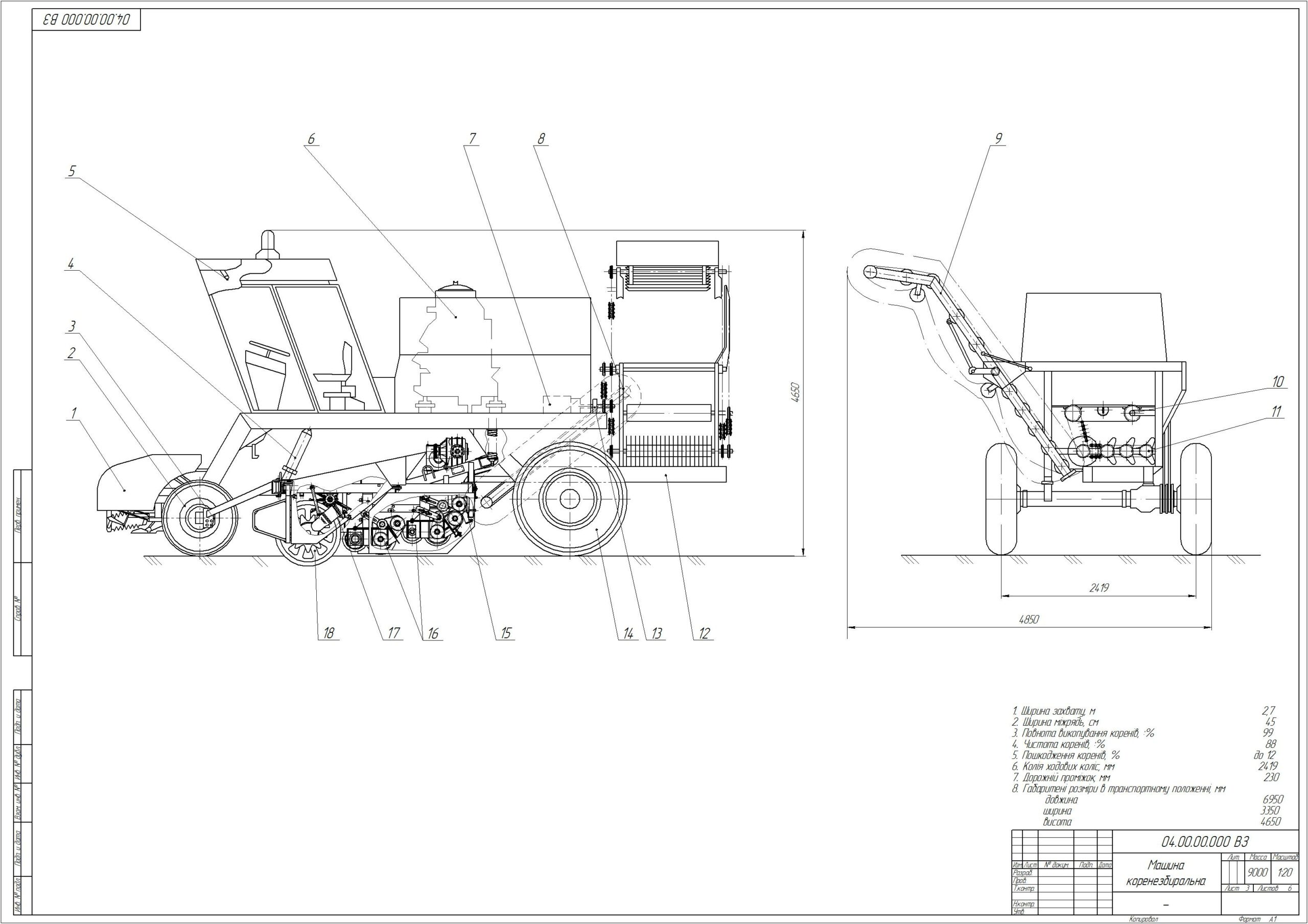

Состав: Вихідні дані до проектування (ТС); Машина коренезбиральна (ФС); Машина коренезбиральна (КС); Машина коренезбиральна (ВО); Очисник шнековий (СБ); Деталювання (кожух, корпус, труба, цапфа, кришка глуха); Деталювання (втулка, зірочка, корпус, кришка, цапфа ведуча), ПЗ) Язык документа

Софт: КОМПАС-3D V14

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Разработка шнекового очистителя корнеуборочной машины

Просмотр файлов
КС-6/desktop.ini
КС-6/Машина_коренезбиральна.cdw
КС-6/Очисник_шнековий.cdw
КС-6/Очисник_шнековий1.cdw
КС-6/РПЗ.DOC
КС-6/Чертеж/1_Вихідні дані.cdw
КС-6/Чертеж/2_Функціональна_+_Кінематична/1_Функціональна.cdw
КС-6/Чертеж/2_Функціональна_+_Кінематична/2_Кінематична.cdw
КС-6/Чертеж/3_Загальний вигляд.cdw
КС-6/Чертеж/4_Очисник_шнековий.cdw
КС-6/Чертеж/5_Деталювання/Кожух.cdw
КС-6/Чертеж/5_Деталювання/Корпус+.cdw
КС-6/Чертеж/5_Деталювання/Кришка глуха.cdw
КС-6/Чертеж/5_Деталювання/Труба.cdw
КС-6/Чертеж/5_Деталювання/Цапфа.cdw
КС-6/Чертеж/6_Деталювання/Втулка.cdw
КС-6/Чертеж/6_Деталювання/Зірочка.cdw
КС-6/Чертеж/6_Деталювання/Корпус++.cdw
КС-6/Чертеж/6_Деталювання/Кришка.cdw
КС-6/Чертеж/6_Деталювання/Цапфа ведуча.cdw
КС-6/Чертеж/desktop.ini
КС-6/Чертеж/2_Функціональна_+_Кінематична
КС-6/Чертеж/5_Деталювання
КС-6/Чертеж/6_Деталювання
КС-6/Чертеж
КС-6
