Промотур КОМПАС v17

Разработка технологического процесса механической обработки детали

Нижегородский государственный инженерно-экономический университет
Кафедра: Технический сервис
Дисциплина: «Технология сельскохозяйственного машиностроения»
КУРСОВОЙ ПРОЕКТ
Тема: Разработка технологического процесса механической обработки детали
Княгинино 2017 г

Исходные данные к проекту:
а) Вал, Материал – Сталь 40Х Масса детали – 5,6 кг.
б) годовой выпуск машин 5000
в) процент запасных частей 15%
Перечень разделов, вопросов, подлежащих разработке:
1. Графический материал (чертеж заготовки и переработанный чертеж заданной детали, технологические эскизы);
2. Заполнить технологическую операционную карту;
3.Расчетно-пояснительную записку, которая содержит:
3.1 характеристику детали (название, назначение, марка материала, твердость и т.д.);
3.2 характеристику производства (тип, такт);
3.3 характеристику узла, куда входит деталь;
3.4 расчеты по проектированию заготовки;
3.5 обоснование принятых методов обработки, выбор оборудования, приспособлений, режущего, измерительного инструмента;
3.6 примеры расчета режимов резания и норм времени (3-4 операции);
3.7 расчет количества станков (3-4 операции), необходимых для выполнения производственной программы;
3.8 оценку технико-экономической эффективности разработанного технологического процесса (по коэффициенту использования материала, станка и т.д.);
Содержание.
1. Общий раздел
1.1 Общая характеристика детали
1.2. Материал детали.
1.3. Анализ технологичности конструкции детали
2. Технологический раздел
2.1. Выбор и обоснование типа производства.
2.2. Выбор вида и метода получения заготовки.
2.3. Расчет поковки.
2.4. Коэффициент использования материалов
3. Разработка маршрутного технологического процесса изготовления детали.
3.1. Определение вида механической обработки
3.2. Определение технологических переходов при механической
обработки для достижения заданной точности размера поверхности.
3.3. Установление плана технологического процесса
4. Разработка операционного технологического процесса обработки детали.
4.1. Операционная технологическая карта
4.2. Эскизы обработки
5. Выбор станков, режущего и измерительного инструмента и приспособлений.
6. Расчет режимов резанья и норм времени.
7. Расчет количества станков
8. Оценка технико-экономической эффективности
9. Безопасность технологических систем
Выводы
Список используемой литературы

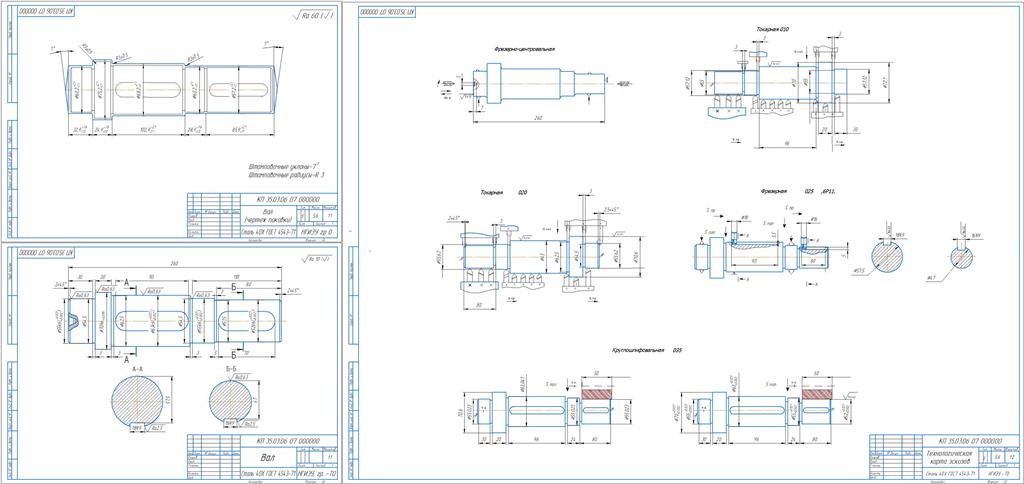

Состав: Вал, технологическая карта эскизов, вал(чертеж паковки), операционные карты, КП Язык документа

Софт: КОМПАС-3D V17.1
