Регулятор глубины обработки почвы механический

This is a sample of Mechanical Jack concept.
also it can be used for tillage machine for adjusting depth of tillage tool and planting machine for adjusting depth of seed planting. In general, any length adjustment manually can be used anywhere. (Plow, Disk Harrows, Planter Machine, Mower & ...)
This is a sample but depend on machinery, size of this tool must be changed.

------------------------
Это образец концепции «Механический Джек».
Также он может использоваться для обработки почвы для регулировки глубины обработки почвы и посадочной машины для регулировки глубины посадки семян. В общем, любая регулировка длины вручную может использоваться в любом месте. (Плуг, Дисковые бороны, Станок-плоскогубцы, Косилка и ...)
Это образец, но зависит от оборудования, размер этого инструмента должен быть изменен.

Состав: 3D assembly, X_T, Step AP214, Mechanical jack, Agricultural Machinery Язык документа

Софт: STEP / IGES 214

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Регулятор глубины обработки почвы механический

Просмотр файлов

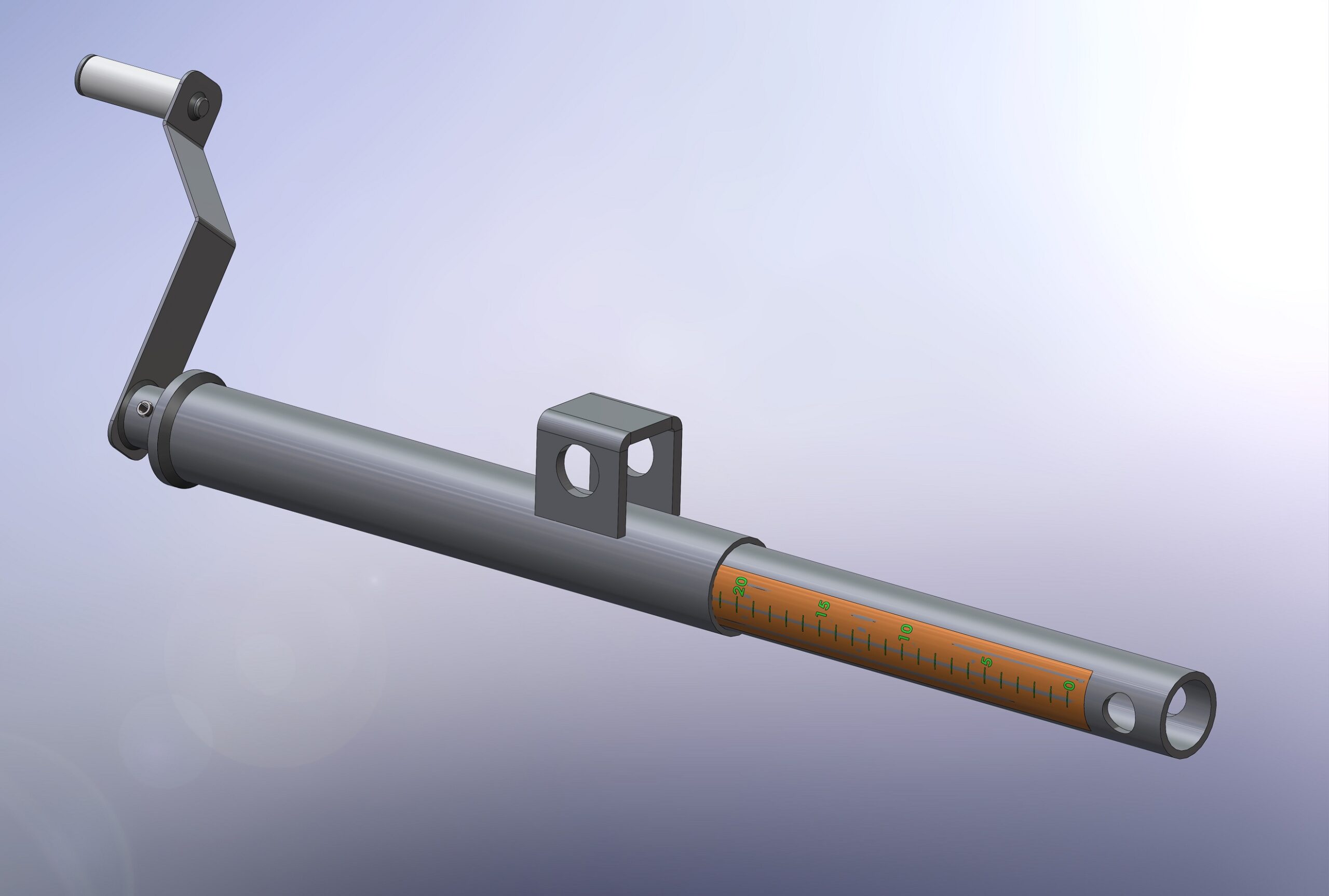

Height Adjusting Screw.JPG
Height Adjusting Screw.STEP
Height Adjusting Screw.x_t
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2017-09-12 в 13:15 Ответить

Чем ограничивается вращение внутренней трубы?

    2
    2017-09-12 в 16:50 Ответить

    By rotating handle in CCW or CW direction , jack elongate about 250 mm. You can download it and see details. Thanks
