Режущий аппарат жатки с планетарным приводом ножа

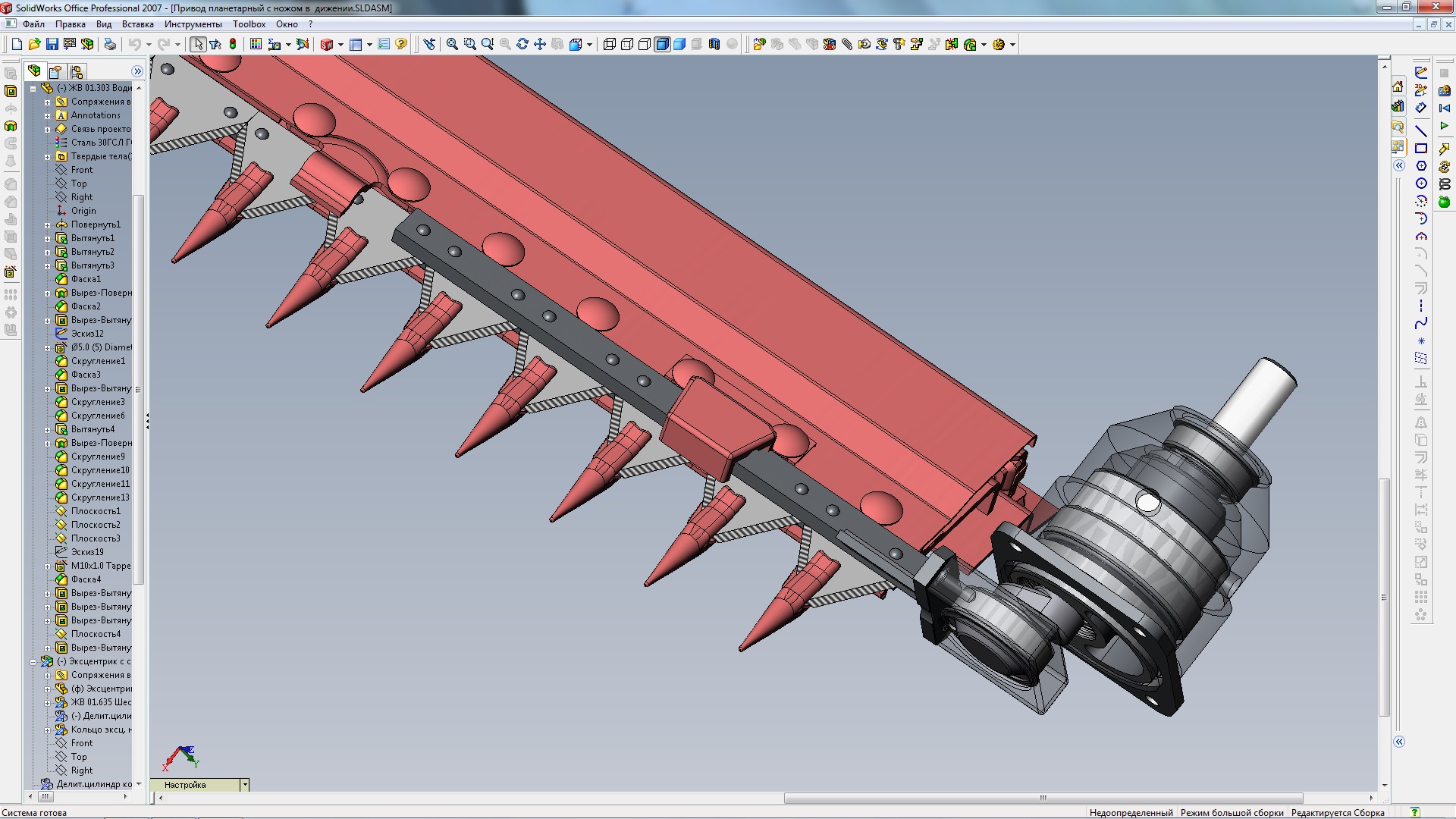

Сегментно-пальцевый режущий аппарат жатвенной машины / косилки с планетарным механизмом привода ножа.
В планетарном механизме коронная шестерня неподвижна, сателлит на шлицах жестко посажен на шейку эксцентрика, установленного на подшипниках в водиле, которое является ведущим звеном. Передаточное отношение сателлита и коронной шестерни подобрано так, что при перекатывании сателлита по венцу коронной шестерни наружная шейка эксцентрика совершает строго возвратно-поступательное движение, требуемое для привода ножа режущего аппарата жатвенной машины.
Модель "живая": при вращении хвостовика водила нож перемещается, правда в определенных пределах, т.к. имеет место неопределенность во взаимосвязях деталей, участвующих в движении ножа. Разработка под моим руководством студенческого КБ Московского государственного агроинженерного университета (МГАУ), ныне упраздненного.

Состав: Анимированная 3D сборка

Софт: SolidWorks 2007 SP0

Файлы:
ЖВ 01.469 Крышка.SLDPRT
Направляющая.SLDPRT
Кольцо концентр. внутр..SLDPRT
ЖВ 01.468 Кольцо.SLDPRT
Брус неподв.(дет.).SLDPRT
Гайка 2М10 ГОСТ 15522-70 низк. уменьш..SLDPRT
Колпачок резиновый.SLDPRT
Кольцо эксц. внутр. 75х1.8.sldprt
Делит.цилиндр коронн.шест..SLDPRT
Шов головки ножа ПП_2.SLDPRT
Кольцо эксц. наруж. 20х1.2.sldprt
Шов кроншт. верт..SLDPRT
Заклепка 5х20 ГОСТ.sldprt
Подш. игольч.4060_gost.SLDPRT
Шов головки ножа ПП_4.SLDPRT
Шов круговой.SLDPRT
Болт с кв. подголовником М10.SLDASM.SLDPRT
Шайба ГОСТ 11371.SLDPRT
Брус подвижный.SLDPRT
Втулка дистанц. диам.7.SLDPRT
Шов головки ножа ПП_7.SLDPRT
Подшипник115 ГОСТ 8338_75.SLDPRT
Консоль верх. направл..SLDPRT
Косынка головки ножа ПП.SLDPRT
ЖВ 01.636 Колесо (Коронная шестерня).SLDPRT
Головка ножа ПП (Бердянск) в сборе.SLDASM
Ролик ГОРИЗ.SLDPRT
Шов кроншт. верт._1.SLDPRT
Электрозаклепка корпуса.SLDPRT
Шов опоры ролика.SLDPRT
Шов верт._2.SLDPRT
Шов направляющей..SLDPRT
Кольцо эксц. наруж. 30х1.2.sldprt
Прижим реж. аппарата.SLDPRT
Опора ролика.SLDPRT
Шов прилегающ..SLDPRT
Шов круговой_2.SLDPRT
Шов головки ножа ПП_5.SLDPRT
Ролик ВЕРТ. ОСЬ.SLDPRT
ЖВ 01.635 Шестерня (Сателлит).SLDPRT
Шайба с лапкой 12 отогнут..SLDPRT
Режущий аппарат безынерционный.SLDASM
Подшипник 160206 ГОСТ 8882_75.SLDPRT
Шов головки ножа ПП_3.SLDPRT
Подшипник 180306 ГОСТ 8882_75.SLDPRT
Шплинт 2,0.SLDPRT
Брус неподвижный (св.узел).SLDASM
ЖВ 01.645 Корпус.SLDPRT
Делит.цилиндр сателлита.SLDPRT
ЖВ 01.485 Фланец.SLDPRT
Сегмент режущий.SLDPRT
Обтекатель.SLDPRT
Консоль верх. направл. в сборе.SLDASM
Ролик прижимной в сборе.SLDASM
ЖВ 01.303 Водило.SLDPRT
Шайба стопорная.SLDPRT
Гайка прорезная.SLDPRT
Палец унифицир. с отгибом.SLDPRT
Шов направляющей_2.SLDPRT
Ось верт..SLDPRT
Заклепка 5х25 ГОСТ.sldprt
Опора приварная в сборе.SLDASM
Полоса трения.SLDPRT
Шайба регулировочная 0,9.SLDPRT
Масленка 1_2 Ц6 ГОСТ 19853.SLDPRT
Спинка ножа.SLDPRT
Вкладыш пальца.SLDPRT
Прокладка прижима.SLDPRT
Шов бонки.SLDPRT
Привод планетарный с ножом в дижении.SLDASM
Кольцо эксцентр. наружн_10..SLDPRT
Ролик гориз. в сборе.SLDASM
Накладка нижняя ножа ПП.SLDPRT
Шайба ГОСТ 6402.SLDPRT
Половина прокладки прижима.SLDPRT
Опора верт.оси ролика.SLDPRT
Шов головки ножа ПП_8.SLDPRT
Головка ножа ПП (Бердянск).SLDPRT
Шов верт..SLDPRT
Шов направляющей_6.SLDPRT
Шов головки ножа ПП_6.SLDPRT
Ось ролика гориз..SLDPRT
Планка головки ножа ПП.SLDPRT
Шов кроншт. поперечн._2.SLDPRT
Подш. рад.7х22х7_DIN.sldprt
Кольцо эксц. внутр. 65х1.8.sldprt
Болт М12х25 ГОСТ 7798.SLDPRT
Шов кроншт. продольн..SLDPRT
Шов кроншт. поперечн..SLDPRT
Кольцо внутр. эксцентрич..SLDPRT
Брус подвижный (св.узел).SLDASM
ЖВ 01.302 Корпус.SLDPRT
Шов опоры ролика зерк..SLDPRT
Нож ПП в сборе (Бердянск).SLDASM
Заклепка 5х16 ГОСТ.sldprt
Прижим высокий_2.SLDPRT
Заклепка 5х25 не потай ГОСТ.sldprt
Верхняя направляющая.SLDPRT
Бонка приварная.SLDPRT
Заклепка потай 6х24.SLDPRT
Шов головки ножа ПП.SLDPRT
Уголок приварной.SLDPRT
Палец в сборе со вкладышем.SLDASM
Гайка 2М10 ГОСТ 5915-70.SLDPRT
Эксцентрик.SLDPRT
Эксцентрик с сателлитом.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Палец жатки
Рейтинг: 100
Софт: STEP / IGES 203
Состав: модель одной деталью
0
0
1
20
Палец жатки
Штамп формовки кронштейнов (лев.+прав) держателя режущего аппарата жатки Soya Flex
Рейтинг: 100
Софт: КОМПАС-3D 16
Состав: 3D сборка , чертежи , модели
0
0
0
51
Штамп формовки кронштейнов (лев.+прав) держателя режущего аппарата жатки Soya Flex
Жатка с пневмомотовилом
Рейтинг: 200
Софт: Компас 12
Состав: Сборочный чертеж(СБ), Вид общи
3
3
173
3797
Жатка с пневмомотовилом
Модернизация режущего аппарата жатки ЖВЗ-10,7М с целью снижения стоимости
Рейтинг: 200
Софт: КОМПАС-3D 16.1.5
Состав: Жатка ЖВз-10.7(2 листа ВО), мо
0
3
27
600
Модернизация режущего аппарата жатки ЖВЗ-10,7М с целью снижения стоимости
Автор: Mikhelson
Дата: 2016-09-08
Просмотры: 2399
Язык: Русский Язык документа
Программа для просмотра
eDrawings
5 комментариев
Вверх Вниз
    1
    xxxMelxxx
    2021-05-05 в 10:57 ⋅

    Не могу открыть сборочные узлы в КОМПАСЕ. Детали конвертировала через формат stl, все получилось,а сборочные никак. Возможно пересохранить сборочные в формате STL?

      2
      Дмитрий
      2021-05-05 в 11:01 ⋅

      Используйте формат STEP AP214 или IGS. Можно еще X_T, но не STL.

    3
    igla67
    2021-06-17 в 17:20 ⋅

    Работа классная но мой солид с дури начал по своему трактовать шестерни и подшипники. вообщем сборка поплыла.
    Да хотелось бы пообщаться с автором есть вопросы по изделию.

      4
      mppnik
      2021-06-17 в 18:56 ⋅

      Спрашивайте тут.

    5
    Mikhelson
    2021-06-17 в 22:55 ⋅

    Сборка отражается некорректно, потому что шестерни и подшипники использовались как элементы TOOLBOX. При открытии сборки на другом компьютере или в другой версии СОЛИДа это неизбежно. Если пересохранить эти детали как оригинальные, все встанет на свои места.
