Сеялка луковичных культур
Государственный аграрный университет Северного Зауралья»
Механико-технологический институт
Специальность 110301 «Механизация сельского хозяйства»
Кафедра «Технические системы в АПК», дипломный проект на тему:
«РАЗРАБОТКА КОНСТРУКЦИИ СЕЯЛКИ ЛУКОВИЧНЫХ КУЛЬТУР К МОТОБЛОКУ»,Тюмень 2016
Сеялка имеет раму на которую установлена стойка с рулоном торфяной ленты, барабанный приводной храповой механизм, опорное колесо, выдавливающее устройство, сошник и прикатывающее колесо.
Сеялка работает следующим образом:
Рулон из торфяной ленты устанавливается на стойку и заправляется между барабанным храповым механизмом. Подача ленты осуществляется вальцами синхронно с движением сеялки. Проходя через вальцы, лента поступает к выдавливающему устройству. Из ленты с помощью толкателя выдавливаются торфяные брикеты. Выталкиватели срабатывают поочередно за счет кулачкового вала, что обеспечивает посев в шахматном порядке.
СОДЕРЖАНИЕ
Введение 5
1 Бизнес справка на тему «Разработка конструкции сеялки луковичных культур к мотоблоку» 6
2 Выращивание лука репчатого из севка 9
3 Патенты машин и устройств для посадки луковичных культур 16
4 Конструкторская часть 31
4.1 Основные параметры кулачковых механизмов 31
4.2 Сеялка луковичных культур к мотоблоку 39
4.3 Технологические и прочностные расчеты 40
5 Безопасность жизнедеятельности 51
5.1 Меры безопасности при работе с сеялкой для луковичных культур 51
5.2 Классификация ЧС техногенного, биологического и социального характера 53
6 Технико-экономическая эффективность проекта 56
Заключение 64
Литература 65
Приложение 67

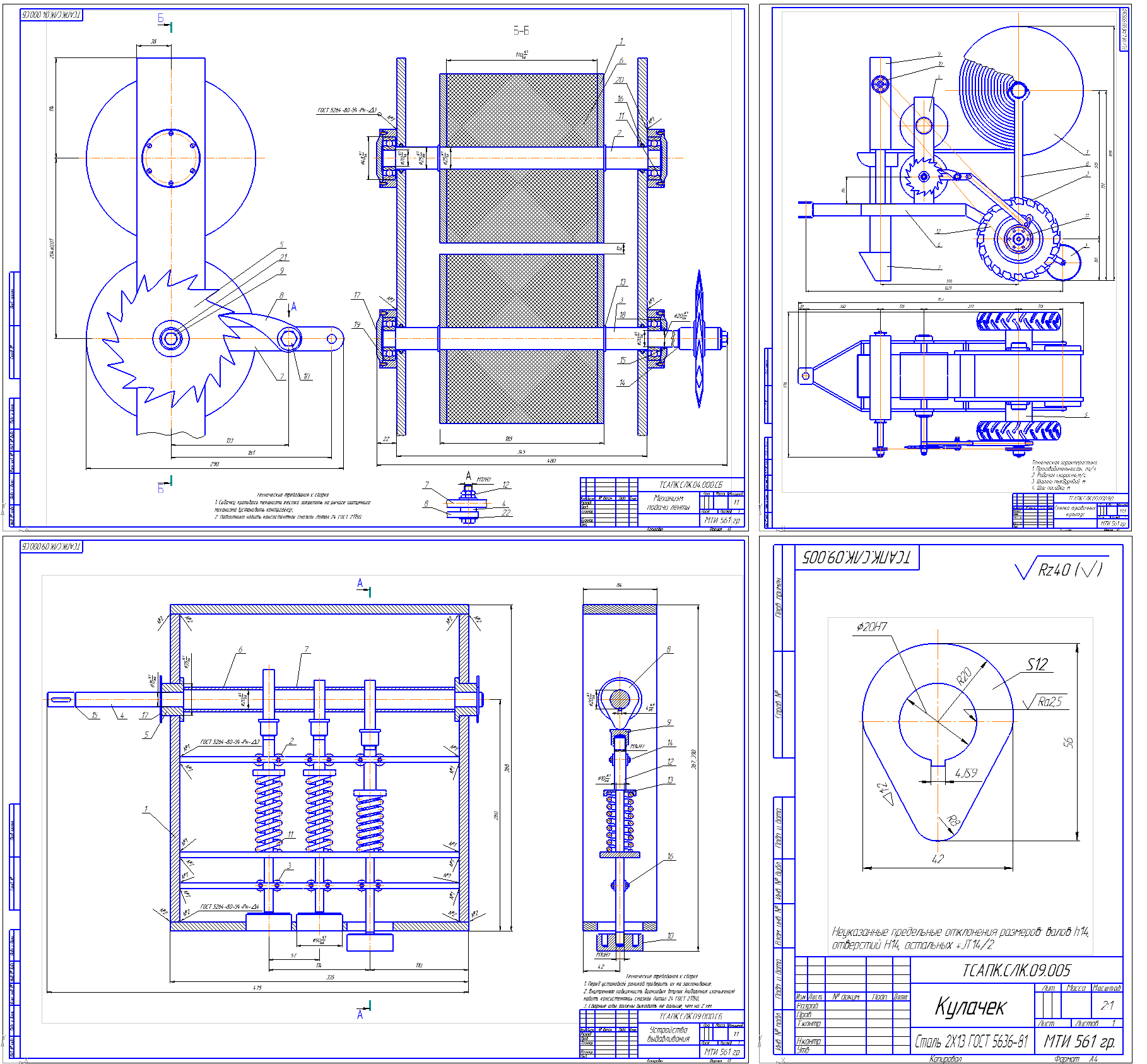

Состав: пояснительная записка, обзор патентов на А1 (картинка), обзор способов посадки на А1 (картинка), обзор сеялок для мотоблока на А1 (картинка), чертеж общего вида сеялки луковичных культур на А1, механизм валковый на А1, механизм выдавливания на А1, деталировка (вал, втулка, кулачек, наконечник, поршень, толкатель, шайба опорная) на А1, ПЗ
Софт: КОМПАС-3D 16
