Сеялка пневматическая универсальная.

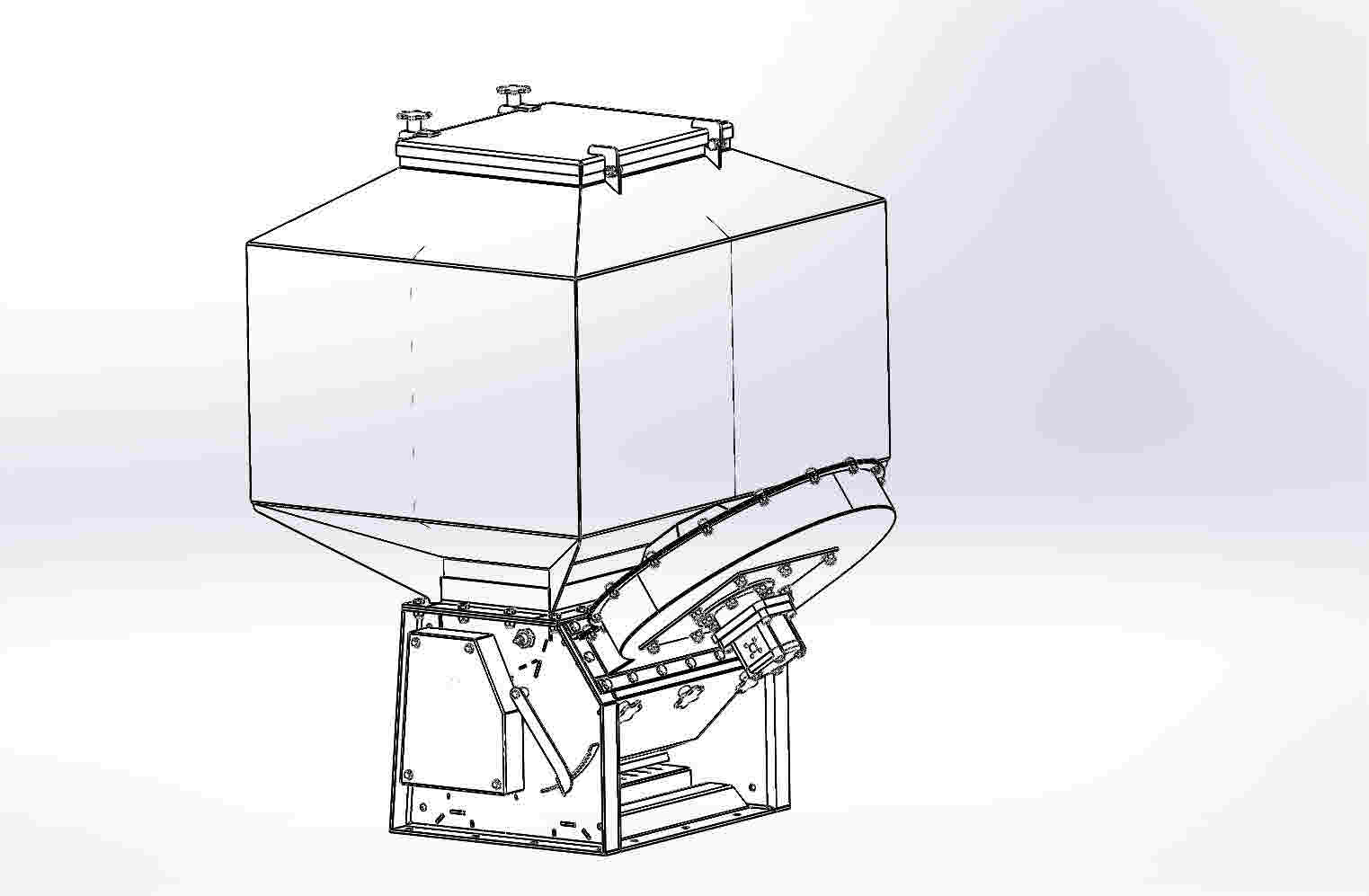

Сеялка пневматическая универсальная предназначена для высева кормовых трав, клевера, люцерны, рапса, зерновых, бобовых и др. культур, внесения удобрений, гранул методом веерного разбрасывания. Сеялка может быть использована в составе почвообрабатывающих агрегатов, таких как культиватор, борона и т. п. Для разных семян используются сменные высевающие валы.
Сеялка имеет 12 каналов соединенных с веерными разбрасывателями гибкими семяпроводами из спиральных полиуретановых шлангов. Ширина захвата разбрасывателя составляет 0,8 – 1 метр. Точное дозирование (норма высева) осуществляется микроконтроллером с цифровым сенсорным дисплеем. В программном обеспечении имеются предустановленные программы для разных сельскохозяйственных культур и тестовые режимы для настройки нормы высева экспериментальным путем. Мониторинг текущих параметров осуществляется ультразвуковыми, индуктивными и емкостными датчиками. Высевающий и перемешивающий валы приводятся во вращение шаговым электродвигателем. Вентилятор высокого давления имеет гидравлический привод от шестеренного гидромотора объемом 8 см3. Скорость вращения рабочего колеса вентилятора от 600 до 4000 об/мин. изменяется с помощью гидравлического регулятора расхода скомпенсированного по давлению и температуре. В сеялке предусмотрены механические регулировки направления воздушного потока, щетки высевающего вала и др. не зависящие от программного обеспечения и предназначенные для более точной установки нормы высева. Бункер имеет объем 360 литров, имеет ребра жесткости и является герметичным.
Корпус, бункер и вентилятор, а так же высевающий и перемешивающий валы выполнены из нержавеющей стали AISI304. Детали из листового металла изготавливаются методом лазерного раскроя и гибкой на листогибочном прессе с ЧПУ. Комплектующие изделия имеют пазо - шиповое исполнение, что обеспечивает высокую точность при сборке изделия и повышенную жесткость конструкции. Соединения деталей осуществляется аргонодуговой сваркой.
В архиве представлен полный комплект моделей и чертежей для производства изделия. Для раскроя листового металла есть развертки в DXF. Внутренние радиусы сгибов листовых деталей оптимизированы под распространенное оборудование. На всех гнутых деталях предусмотрено снятие угловых напряжений. Электрическая, гидравлическая схемы и программное обеспечение не представлены. Варианты крепления изделия на агрегаты (подрамники, кронштейны и др.) не представлены.

Состав: Модели, развертки, сборочные чертежи. Язык документа

Софт: SolidWorks 2015 SP2

Файлы:
КОРПУС/
КОРПУС/020.SLDPRT
КОРПУС/003.SLDPRT
КОРПУС/kb06.SLDPRT
КОРПУС/kb08.SLDPRT
КОРПУС/024.SLDPRT
КОРПУС/rez1.SLDPRT
КОРПУС/КОРПУС.SLDASM
КОРПУС/018.SLDPRT
КОРПУС/002.SLDPRT
КОРПУС/Планка.SLDASM
КОРПУС/Щетка.SLDASM
КОРПУС/KB2.SLDASM
КОРПУС/013.SLDPRT
КОРПУС/030.SLDPRT
КОРПУС/022.SLDPRT
КОРПУС/031.SLDPRT
КОРПУС/005.SLDPRT
КОРПУС/kb03.SLDPRT
КОРПУС/001.SLDPRT
КОРПУС/016.SLDPRT
КОРПУС/КОРПУС спец.SLDDRW
КОРПУС/029.SLDPRT
КОРПУС/Щиток.SLDASM
КОРПУС/027.SLDPRT
КОРПУС/КОРПУС Dxf/
КОРПУС/КОРПУС Dxf/3 - 014.DXF
КОРПУС/КОРПУС Dxf/3 - 009.DXF
КОРПУС/КОРПУС Dxf/3 - 026.DXF
КОРПУС/КОРПУС Dxf/5 - 018.DXF
КОРПУС/КОРПУС Dxf/3 - 028.DXF
КОРПУС/КОРПУС Dxf/2 - 022.DXF
КОРПУС/КОРПУС Dxf/Развертка 2 - 012.DXF
КОРПУС/КОРПУС Dxf/5 - 013.DXF
КОРПУС/КОРПУС Dxf/Развертка 3 - 007.DXF
КОРПУС/КОРПУС Dxf/Развертка 1 - 024.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 005.DXF
КОРПУС/КОРПУС Dxf/3 - 027.DXF
КОРПУС/КОРПУС Dxf/Развертка 3 - 011.DXF
КОРПУС/КОРПУС Dxf/3 - 025.DXF
КОРПУС/КОРПУС Dxf/Развертка 1 - 032.DXF
КОРПУС/КОРПУС Dxf/Развертка 2 - 015.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 004.DXF
КОРПУС/КОРПУС Dxf/3 - 020.DXF
КОРПУС/КОРПУС Dxf/3 - 031.DXF
КОРПУС/КОРПУС Dxf/3 - 019.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 003.DXF
КОРПУС/КОРПУС Dxf/Развертка 3 - 030.DXF
КОРПУС/КОРПУС Dxf/Развертка 3 - 006.DXF
КОРПУС/КОРПУС Dxf/5 - 029.DXF
КОРПУС/КОРПУС Dxf/5 - m009.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 002.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 001.DXF
КОРПУС/КОРПУС Dxf/Развертка 3 - 016.DXF
КОРПУС/КОРПУС Dxf/Развертка 5 - 008.DXF
КОРПУС/ls01.SLDPRT
КОРПУС/KB3.SLDASM
КОРПУС/006.SLDPRT
КОРПУС/004.SLDPRT
КОРПУС/009.SLDPRT
КОРПУС/019.SLDPRT
КОРПУС/025.SLDPRT
КОРПУС/kb05.SLDPRT
КОРПУС/026.SLDPRT
КОРПУС/012.SLDPRT
КОРПУС/032.SLDPRT
КОРПУС/014.SLDPRT
КОРПУС/kb01.SLDPRT
КОРПУС/011.SLDPRT
КОРПУС/028.SLDPRT
КОРПУС/015.SLDPRT
КОРПУС/033.SLDPRT
КОРПУС/kb07.SLDPRT
КОРПУС/KB1.SLDASM
КОРПУС/007.SLDPRT
КОРПУС/034.SLDPRT
КОРПУС/008.SLDPRT
Описание.docx
ВЕНТИЛЯТОР/
ВЕНТИЛЯТОР/v008.SLDPRT
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР спец.SLDDRW
ВЕНТИЛЯТОР/v001.SLDPRT
ВЕНТИЛЯТОР/VN.SLDASM
ВЕНТИЛЯТОР/v004.SLDPRT
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР.SLDASM
ВЕНТИЛЯТОР/VK.SLDASM
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/Развертка 3 - v004.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/3 - v006.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/Развертка 2 - v008.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/Развертка 3 - v007.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/5 - v011.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/5 - v009.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/Развертка 3 - v005.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/2 - v001.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/2 - v003.DXF
ВЕНТИЛЯТОР/ВЕНТИЛЯТОР Dxf/3 - v002.DXF
ВЕНТИЛЯТОР/v009.SLDPRT
ВЕНТИЛЯТОР/v002.SLDPRT
ВЕНТИЛЯТОР/v005.SLDPRT
ВЕНТИЛЯТОР/v011.SLDPRT
ВЕНТИЛЯТОР/v006.SLDPRT
ВЕНТИЛЯТОР/v007.SLDPRT
ВЕНТИЛЯТОР/v003.SLDPRT
СЕЯЛКА.SLDASM
ЧЕРТЕЖИ/
ЧЕРТЕЖИ/Детали валов.SLDDRW
П.ВАЛ/
П.ВАЛ/pv007.SLDPRT
П.ВАЛ/pv005.SLDPRT
П.ВАЛ/pv001.SLDPRT
П.ВАЛ/pv004.SLDPRT
П.ВАЛ/VP03.SLDASM
П.ВАЛ/pv003.SLDPRT
П.ВАЛ/pv009.SLDPRT
П.ВАЛ/pv002.SLDPRT
П.ВАЛ/SVP.SLDASM
П.ВАЛ/pv006.SLDPRT
П.ВАЛ/pv008.SLDPRT
П.ВАЛ/VP02.SLDASM
П.ВАЛ/VP.SLDASM
ЭЛ.ПРИВОД/
ЭЛ.ПРИВОД/m003.SLDPRT
ЭЛ.ПРИВОД/m004.SLDPRT
ЭЛ.ПРИВОД/m002.SLDPRT
ЭЛ.ПРИВОД/M01.SLDASM
ЭЛ.ПРИВОД/m001.SLDPRT
ЭЛ.ПРИВОД/M02.SLDASM
ЭЛ.ПРИВОД/m011.SLDPRT
ЭЛ.ПРИВОД/m009.SLDPRT
ЭЛ.ПРИВОД/M03.SLDASM
ЭЛ.ПРИВОД/m005.SLDPRT
ЭЛ.ПРИВОД/ПРИВОД.SLDASM
ЭЛ.ПРИВОД/m013.SLDPRT
ЭЛ.ПРИВОД/m007.SLDPRT
ЭЛ.ПРИВОД/m012.SLDPRT
ЭЛ.ПРИВОД/m006.SLDPRT
ЭЛ.ПРИВОД/m008.SLDPRT
ЭЛ.ПРИВОД/57motor.SLDPRT
В.ВАЛ/
В.ВАЛ/vv003.SLDPRT
В.ВАЛ/vv002.SLDPRT
В.ВАЛ/vv004.SLDPRT
В.ВАЛ/VV01.SLDASM
В.ВАЛ/vv005.SLDPRT
В.ВАЛ/V01.SLDASM
В.ВАЛ/vv001.SLDPRT
СТУПИЦА/
СТУПИЦА/СТУПИЦА.SLDASM
СТУПИЦА/st003.SLDPRT
СТУПИЦА/st005.SLDPRT
СТУПИЦА/st001.SLDPRT
СТУПИЦА/st002.SLDPRT
СТУПИЦА/st006.SLDPRT
СТУПИЦА/st004.SLDPRT
СТУПИЦА/ST2.SLDASM
СТУПИЦА/ST1.SLDASM
ГИДРОМОТОР/
ГИДРОМОТОР/g004.SLDPRT
ГИДРОМОТОР/G1.SLDASM
ГИДРОМОТОР/g002.SLDPRT
ГИДРОМОТОР/g003.SLDPRT
ГИДРОМОТОР/g001.SLDPRT
БУНКЕР/
БУНКЕР/b011.SLDPRT
БУНКЕР/БУНКЕР.SLDASM
БУНКЕР/b008.SLDPRT
БУНКЕР/b005.SLDPRT
БУНКЕР/b012.SLDPRT
БУНКЕР/B01.SLDASM
БУНКЕР/b003.SLDPRT
БУНКЕР/b015.SLDPRT
БУНКЕР/b004.SLDPRT
БУНКЕР/b016.SLDPRT
БУНКЕР/b007.SLDPRT
БУНКЕР/B03.SLDASM
БУНКЕР/b014.SLDPRT
БУНКЕР/b002.SLDPRT
БУНКЕР/B02.SLDASM
БУНКЕР/B04.SLDASM
БУНКЕР/b013.SLDPRT
БУНКЕР/БУНКЕР спец.SLDDRW
БУНКЕР/b001.SLDPRT
БУНКЕР/БУНКЕР Dxf/
БУНКЕР/БУНКЕР Dxf/Развертка 2 - b004.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 3 - b005.DXF
БУНКЕР/БУНКЕР Dxf/3 - b016.DXF
БУНКЕР/БУНКЕР Dxf/2 - b014.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 5 - b001.DXF
БУНКЕР/БУНКЕР Dxf/2 - b015.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 2 - b003.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 5 - b007.DXF
БУНКЕР/БУНКЕР Dxf/5 - b008.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 5 - b011.DXF
БУНКЕР/БУНКЕР Dxf/5 - b013.DXF
БУНКЕР/БУНКЕР Dxf/Развертка 5 - b002.DXF
БУНКЕР/b009.SLDPRT
ПОРТ СЕМЯПРОВОДА/
ПОРТ СЕМЯПРОВОДА/PS1.SLDASM
ПОРТ СЕМЯПРОВОДА/ps002.SLDPRT
ПОРТ СЕМЯПРОВОДА/ps001.SLDPRT
