Операция Укомплектация-2

Сеялка СТПВ-12

Воронежский государственный аграрный университет,
Кафедра сельскохозяйственных машин
Чертежи к дипломному проекту по дисциплине: технологии и средства механизации сельского хозяйства
Воронеж 2007 г.

Техническая характеристика.
1. Масса сеялки конструкционная, кг. 1200.
2. Производительность (при V=5км/ч), га/ч. 2,7.
3. Ширина захвата, м 5,6.
4. Возможная установка междурядий, см 45, 50, 60, 70, 90.
5. Диапазон высева семян свеклы, шт/м 5,1-14,9.
6. Глубина заделки семян, мм 20-60.
7. Вместимость бункера (суммарная), дм 176.
8. Частота вращения вала ротора вентилятора, об/мин 4320.
9. Диаметр приводного колеса, мм 715.
10. Давление в шинах приводных колес, МПа 036 0,02
11. Агрегатируется с тракторами: МТЗ-80/82, Т-70С.

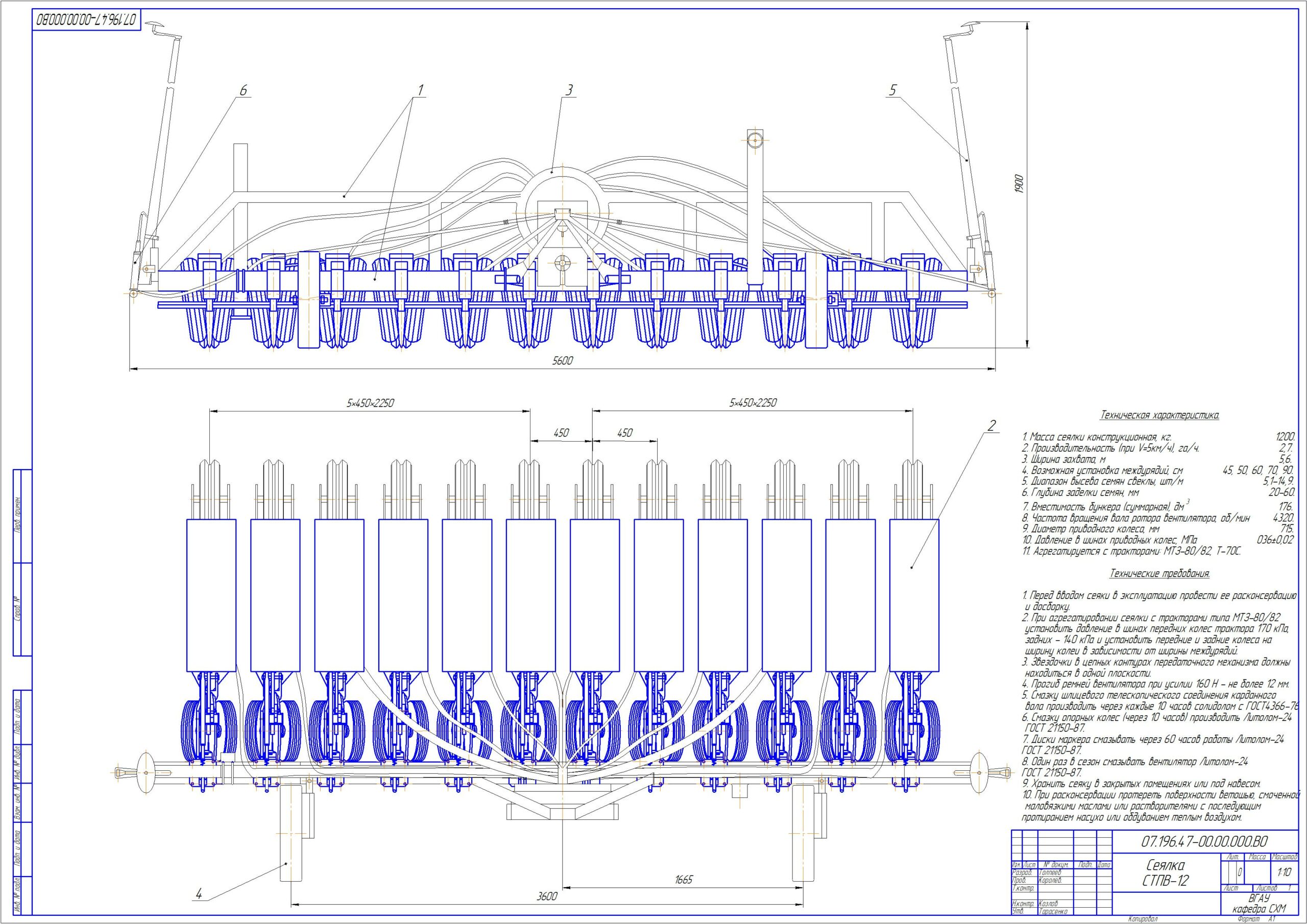

Состав: Чертежи к дипломному проекту (без записки) - 4 листа формата А1: ВО - сеялка СТПВ-12; СБ1 -секция посевного агрегата; СБ2 - лапа сошника; СБ3 - корпус сошника; детали механизма и спецификация. Язык документа
