Промотур КОМПАС v17

Система очистки ИУК-2

БГАТУ, ТОПЖ, 2010

ИУК-2 предназначен для сухой очистки и измельчения корнеклубнеплодов перед вскармливанием.
ИУК-2 состоит из: приемной решетки, пруткового шнека, барабана для нарезки корнеклубнеплодов, ременной передачи, редуктора и двигателя. Отличительная особенность – измельчение методом послойного вырывания ломтиков по линиям наименьшего сопротивления, что позволяет исключить потери сока. Недостатком этого устройства является то, что оно позволяет очищать с корнеплодов только сухую почву и мелкие камни, а налипшую глинистую почву не очищает.

Состав: ТС, СП, детали, ПЗ Язык документа

Софт: КОМПАС-3D 13

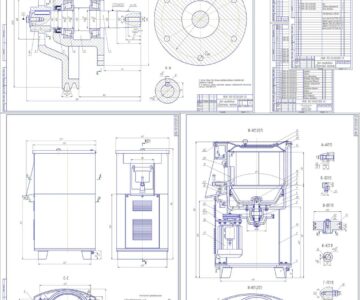

Просмотр файлов
Вал А3.cdw
Сборка спец.cdw
Система очистки.cdw
Технологическая схема2.cdw
распечатка.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2015-10-24 в 20:52 Ответить

да, корнеплоды перед ВСКАРМЛИВАНИЕМ обязательно нужно очистить от глинистой почвы. Плохо Вы знаете разработанную в Белорусском НИИ механизации сельского хозяйства машину ИУК-2 - ИЗМЕЛЬЧИТЕЛЬ УНИФИЦИРОВАННЫЙ КОРНЕКЛУБНЕПЛОДОВ, Учите матчасть! или обращайтесь непосредственно к разработчикам машины.
