Смеситель-раздатчик кормов с рулонно-грейферным захватом типа ПФС-0,75

Смеситель-раздатчик кормов Q=4т. Грейфер приводится в действие от бортовой гидросистемы кормораздатчика. Кузов показан упрощено.

Техническая характеристика:
1. Грузоподъемность, т 4
2. Вместимость кузова, м 10
3. Продолжительность смешивания корма, мин 3...8
4. Рулонно-грейферный захват типа ПФС-0,75
5. Грузоподъемность грейфера при max/min вылете, кг 300
6. Вывлет стрелы мах/min, мм 3200/1800
7. Полнота выгрузки корма из бункера, % 98
8. Высота, м:
загрузки 2,6
выгрузки 0,8
9. Производительность при выгрузке, т/ч 120
10. Габаритные размеры, мм 7330х2900х2600
11. Масса, кг 4260

Состав: Сборочный чертеж(СБ), Деталировка, Спецификация Язык документа

Софт: Компас v12, CDW,

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Смеситель-раздатчик кормов с рулонно-грейферным захватом типа ПФС-0,75

Просмотр файлов
инж. черт. РСП-10/1_Лист.pdf
инж. черт. РСП-10/1_Лист_ВО.cdw
инж. черт. РСП-10/2_Лист.pdf
инж. черт. РСП-10/2_Лист_ВалВерхний_Деталь.cdw
инж. черт. РСП-10/2_Лист_ВалНижний_Деталь.cdw
инж. черт. РСП-10/2_Лист_ШнекВерхний_СБ.cdw
инж. черт. РСП-10/2_Лист_ШнекНижний_СБ.cdw
инж. черт. РСП-10/3_Лист.pdf
инж. черт. РСП-10/3_Лист_Кузов.cdw
инж. черт. РСП-10/3_Лист_Нож_Деталь.cdw
инж. черт. РСП-10/4_Лист.pdf
инж. черт. РСП-10/4_Лист_Кольцо.cdw
инж. черт. РСП-10/4_Лист_Кузов.cdw
инж. черт. РСП-10/4_Лист_Направляющая.cdw
инж. черт. РСП-10/4_Лист_Нож_Деталь.cdw

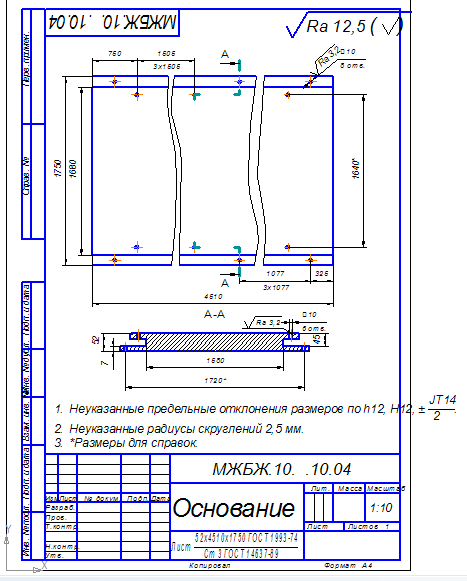

инж. черт. РСП-10/4_Лист_Основание.cdw
инж. черт. РСП-10/4_Лист_Пластина.cdw
инж. черт. РСП-10/Thumbs.db
инж. черт. РСП-10/Спецификация к 3 листу-СБ.cdw
инж. черт. РСП-10/Спецификация к ВО.cdw
инж. черт. РСП-10
