Совершенствование технологии возделывания и уборки овса с модернизацией лущильника ЛДГ-5А

Костромская государственная сельскохозяйственная академия
Кафедра «Технические системы в АПК»
Выпускная квалификационная работа
На тему: «Совершенствование технологии возделывания и уборки овса в СПК «Гридино» Красносельского района с модернизацией лущильника ЛДГ-5А»

Выпускной квалификационной работы на тему «Совершенствование технологии возделывания и уборки овса в СПК «Гридино» Костромского района Костромской области с модернизацией лущильника ЛДГ-5А». Известен дисковый лущильник, включающий центральное прицепное устройства, с которым шарнирно соединены опирающиеся на каретки самоустанавливающихся колес поворотные боковые брусья с элементами присоединения к ним батарей дисков, а также механизмы перевода батарей дисков в транспортное и рабочее положения, выполненные в виде силовых цилиндров, связанных с боковыми брусьями и установленных на каретках самоустанавливающихся колес.
Однако в известном лущильнике усилия от силовых цилиндров, необходимые для перевода батарей дисков в транспортное положение, воспринимаются каретками самоустанавливающихся колес, вследствие чего для обеспечения достаточной надежности конструкции габариты кареток значительны. При этом колеса на каретках выносятся за батареи дисков, остаются непроработанные следы от прохода колес, что является нарушением агротехнических требований. Кроме того увеличиваются габариты лущильника в целом, что имеет особо важное значение при его транспортировании.
3. Целью изобретения – уменьшение габаритных размеров лущильника и повышение его надежности.
4. Поставленная цель достигается тем, что каждый силовой цилиндр установлен на кронштейне, соединенном с центральным прицепным устройством.
Лущильник дисковый состоит из центрального прицепного устройства, боковых поворотных балок, опирающихся на каретки самоустанавливающихся колес и соединенных с устройством посредством шарниров. Лущильник снабжен механизмами перевода батарей дисков в транспортное и рабочее положения, выполнены в виде силовых гидроцилиндров, связанных с боковыми брусьями и соединенных посредством кронштейнов с прицепным устройством.

Техническая характеристика
1. Производительность агрегата 5 га/ч
2. Ширина захвата 5 м
3. Рабочая скорость не более 12 км/ч
4. Глубина обработки 4-10 см
5. Масса машины 1236 кг
6. Угол атаки дисков 15-35-градусов

Пояснительная записка 69 с., 9 рис., 15 табл., 13 источника
СОДЕРЖАНИЕ
Введение……………………………………………………………………...7
1 Организационно-экономическая характеристика хозяйства……………9
1.1.Природные и организационно-экономические условия
деятельности………………………………………………………………….9
1.2.Анализ производственно-хозяйственной и финансово деятельности
предприятия………………………………………………………………….10
1.3Анализ обеспеченности хозяйства сельскохозяйственной техникой..23
2 Технологическая часть…………………………………………………….25
2.1 Существующая технология возделывания и уборки овса…………….25
2.2 Предлагаемая технология возделывания и уборки овса………………28
2.3 Расчет технологической карты………………………………………….30
3 Конструкторская часть…………………………………………………….37
3.1 Патентный поиск………………………………………………………...37
3.2.Описание конструкции разрабатываемого устройства……………….39
3.3 Прочностные расчеты…………………………………………………...43
4 Безопасность и экологичность проекта…………………………………..49
4.1 Анализ безопасности производственных процессов………………….49
4.2 Организационные, технические мероприятия по созданию безопасных
условий труда………………………………………………………………...51
4.3 Экологичность проекта………………………………………………….53
5Экономическая эффективность…………………………………………...56
5.1 Экономическая эффективность технологической части……………...56
5.2.Экономическая эффективность конструкторской разработки….……60
Выводы и предложения……………………………………………………..67
Список использованных источников………………………………………68

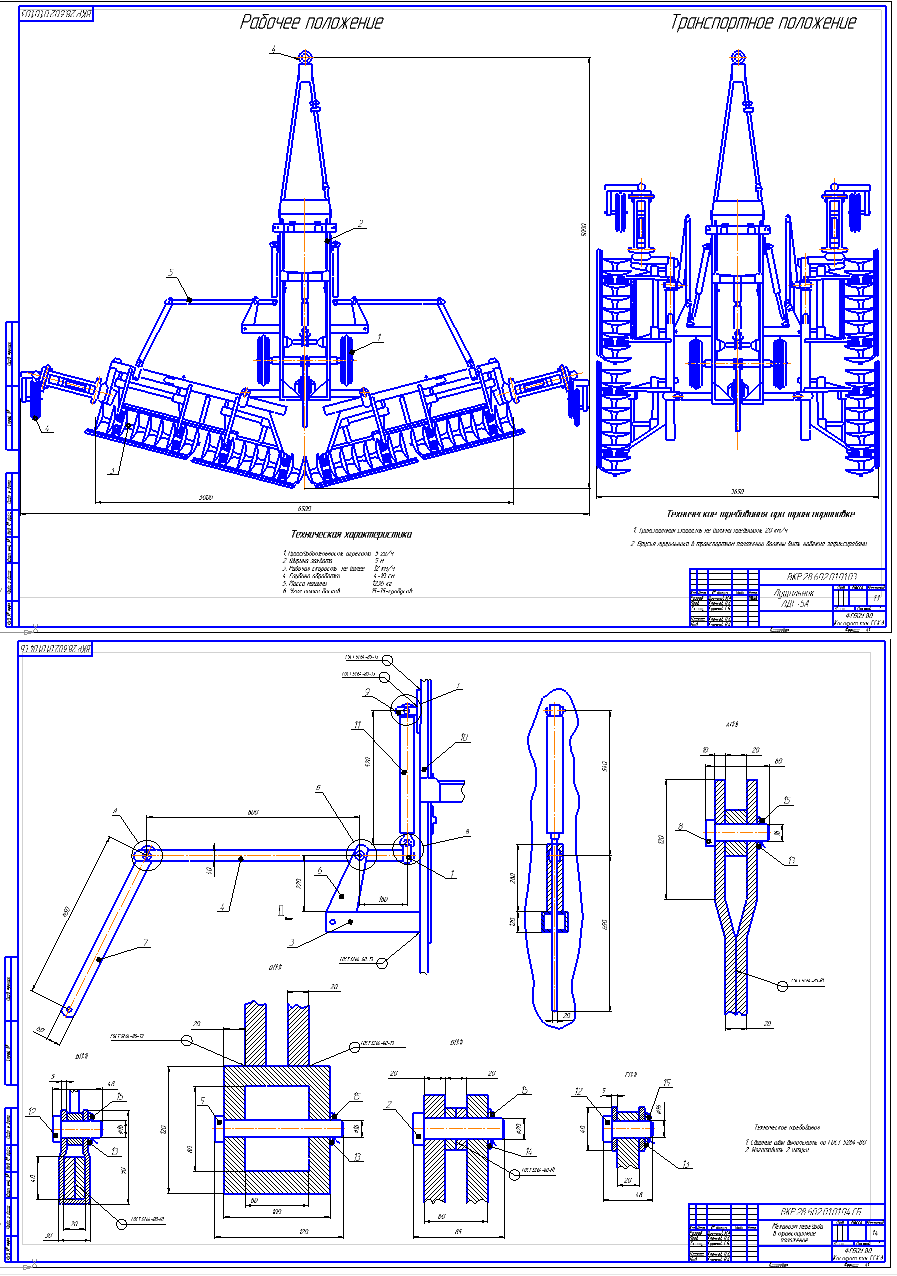

Состав: 1. Организационно-экономическая характеристика хозяйства, 2. Технологическая Карта, 3. Общий вид ЛДГ-5А, 4. Сборочный чертеж, ПЗ Язык документа

Софт: КОМПАС-3D V14

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование технологии возделывания и уборки овса с модернизацией лущильника ЛДГ-5А

Просмотр файлов
Джамолов/ЗАПИСКА ВКР.docx
Джамолов/Чертежи ВКР/
Джамолов/Чертежи ВКР/~$ Общий вид ЛДГ-5А.cd~
Джамолов/Чертежи ВКР/1. Организационно-экономическая характеристика хозяйства.cdw
Джамолов/Чертежи ВКР/2. Технологическая Карта.cdw
Джамолов/Чертежи ВКР/3. Общий вид ЛДГ-5А.cdw
Джамолов/Чертежи ВКР/4. Сборочный чертеж.cdw
Джамолов/Чертежи ВКР/5. Деталировка.pdf
Джамолов/Чертежи ВКР/6. Экономическая эффективность.cdw
