Совершенствование тяжелой дисковой бороны БДТ-7 с разработкой механизма регулирования угла атаки секции

Тернопольский государственный технический университет им. И. Пулюя
Кафедра Технической механики и сельскохозяйственного машиностроения
Дипломный проект по дисциплине "Машины и оборудование сельскохозяйственного производства"
На тему: "Совершенствование тяжелой дисковой бороны БДТ-7 с разработкой механизма регулирования угла атаки секции"
Тернополь 2006

В дипломном проекте выполнен совершенствования тяжелой дисковой бороны БДТ - 7з разработкой механизма регулирования угла же секции. В результате введено плавное регулирование на всем диапазоне изменения угла атаки рабочих дисков с помощью специальных винтовых механизмов взамен ступенчатого регулирования указанного параметра на базовой машине.Предложенное решение дает возможность выбора оптимальных режимов обработки с обеспечением снижения тягового сопротивления агрегата, в свою очередь позволяет проводить обработку на повышенных скоростях , то есть повысить производительность труда за изменяемым временем до 3,41 га / ч , по эксплуатационным время до 3,36 га / ч . Соответственно для базовой бороны сравнительная производительность труда в аналогичных условиях составила по изменяемым временем 3,08 га / ч , по эксплуатационным время 3,05 га / час.Предложенное конструктивное решение подтверждено необходимыми расчетами .Повышение производительности труда бороны позволило снизить затраты труда при эксплуатации с 0,33 чел / га до 0,29 чел / га , снизить приведены затраты труда ( эксплуатационные затраты ) с 50,8 грн / га до 47,3 грн / га , получить годовой экономический эффект от эксплуатации новой бороны в сумме 637,2 грн по сравнению с базовой бороной ; получить экономический эффект по сравнению с базовой бороной за весь срок службы бороны в сумме 2182грн .В дипломном проекте выполнено проектирование технологического процесса изготовления детали. На основе анализа конструктивных особенностей детали и существующего технологического процесса ее изготовления; разработан технологический процесс механической обработки детали , определены тип и организационную формупроизводства , проведено технико - экономическое обоснование выбора заготовки , выбор технологических баз , выбор режущего и вспомогательного инструментов , выборметодов и средств контроля , расчет режимов резания , выбор оборудования , разработку специальных станочных приспособлений , разработан комплект технической документации на изготовление детали разработанного узла машины.Исходя системы стандартов , которая регулирует безопасные условия работы сельскохозяйственных машин , в том числе в почвообрабатывающих орудий , разработаны требования техники безопасности при эксплуатации бороны дисковой тяжелой БДТ -7.В дипломном проекте отмечена роль гражданской обороны в современных условиях; разработаны мероприятия , направленные на повышение устойчивости работы агропромышленного объекта в условиях чрезвычайных ситуаций ; разработаны вопросы защиты производственного персонала , занятого в агропромышленном производстве , в частности организацию и проведение спасательных работ в очагах массового поражения.В дипломном проекте отмечена актуальность охраны окружающей среды , приведена характеристика вредных факторов в сельскохозяйственной производстве ; предложены меры уменьшения загрязнения окружающей среды сельскохозяйственным производством .

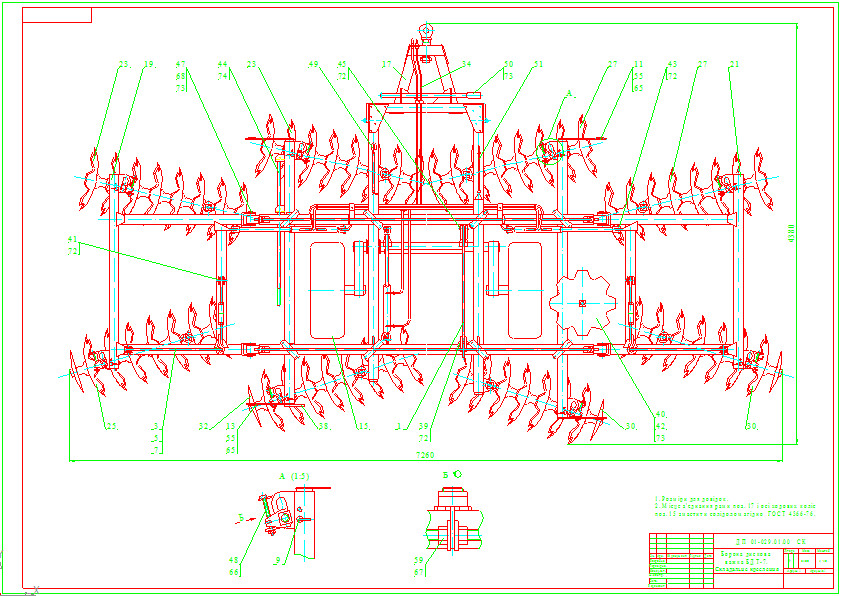

Состав: Борона дисковая тяжелая БДТ-7 (Сборочный чертеж, кинематическая схема) Рама средняя, Батарея левая передняя, Рыхлитель, Лапа в сборе, Узел пидшипковий (Сборочный чертеж), Записка Язык документа

Софт: КОМПАС-3D V13

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование тяжелой дисковой бороны БДТ-7 с разработкой механизма регулирования угла атаки секции

Просмотр файлов
kopez_ekologiasp.doc
kopez_2.doc
kopez_bzdsp.doc
kopez_1sp.doc
kopez_ekonsp.doc
kopez_oxorona.doc
Kopez_zavd_sp.doc
kopez_zm_vs_an_lt.doc
kopez_2sp.doc
Kopez_speczufksp.doc
kopez_zm_vs_an_ltsp.doc
Kopez_borona_L7.cdw
kop_Lust1.dwg
kop_Lust1.frw
kop_Lust2.dwg
kop_Lust2.frw
kop_Lust3.dwg
kop_Lust3.frw
kop_Lust4.dwg
kop_Lust4.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
