Стенд для разборки и сборки задних мостов

Воронежский ГАУ
Кафедра ремонта. Чертежи к ДП по дисциплине ремонт сельскохозяйственной и автотранспортной техники
Воронеж 2013

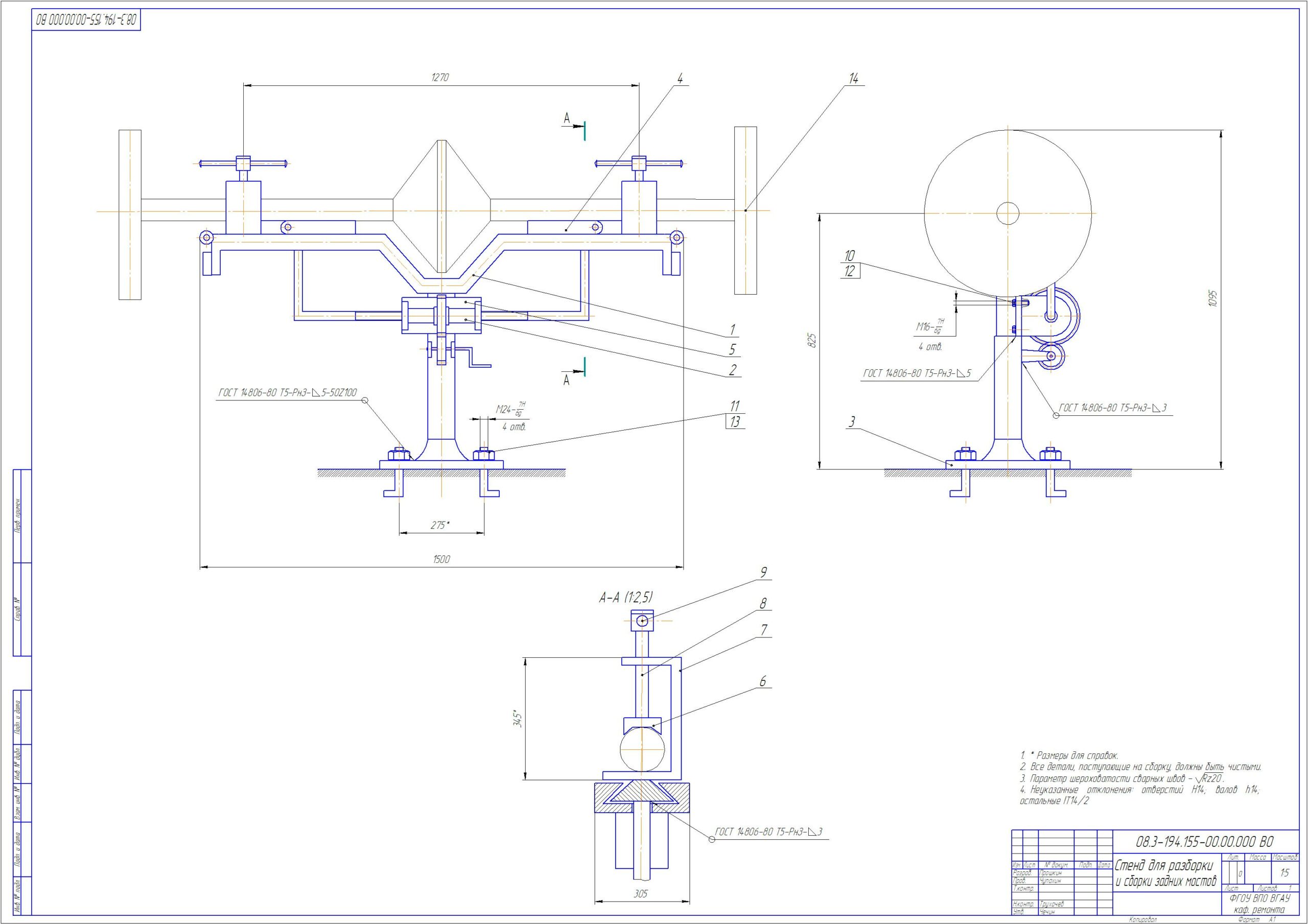

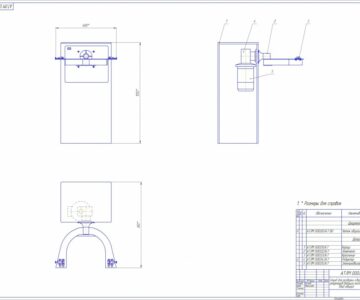

Графическая часть содержит чертежи конструкции стенда для ремонта мостов автотранспортной техники на 4 листах ф. А1 + спецификация

Состав: Стенд для ремонта мостов ВО; Рама СБ; Привод СБ; чертежи деталей конструкции; Спецификация Язык документа

Софт: КОМПАС-3D 7
