Стенд универсальный для ремонта ножей кормоуборочных машин

БГАТУ
Кафедра ремонта
Конструкторская разработка к дипломному проекту
Минск 2009

Стенд предназначен для срезания изношенных и клепки новых сегментов ножей режущих аппаратов как зерноуборочных комбайнов, так и кормоуборочной техники. Он размещается на участке ремонта агрегатов ЦРМ.
Работа на стенде производится следующим образом: первоначально нож с бракованными сегментами или другими дефектами подается по приспособлению для срезки заклепок, где производится срезка заклепок ножом воздействующим на сам сегмент, при этом спинка ножа располагается в основании и ее перемещение отсутствует. После этого заклепки выпресовываются и далее могут следовать действия различного характера в зависимости от вида дефекта, это может быть ремонт самой спинки ножа, направляющих поверхностей головки ножа, либо замена сегментов на новые. Устранив необходимые дефекты, нож направляется на приспособление для клепки заклепок, где путем воздействия на заклепку в осевом направлении пуансоном, происходит смятие выступающей части заклепки над сегментом. Спинка ножа при клепке упирается в матрицу, в которой предусмотрены углубления для головки заклепок.

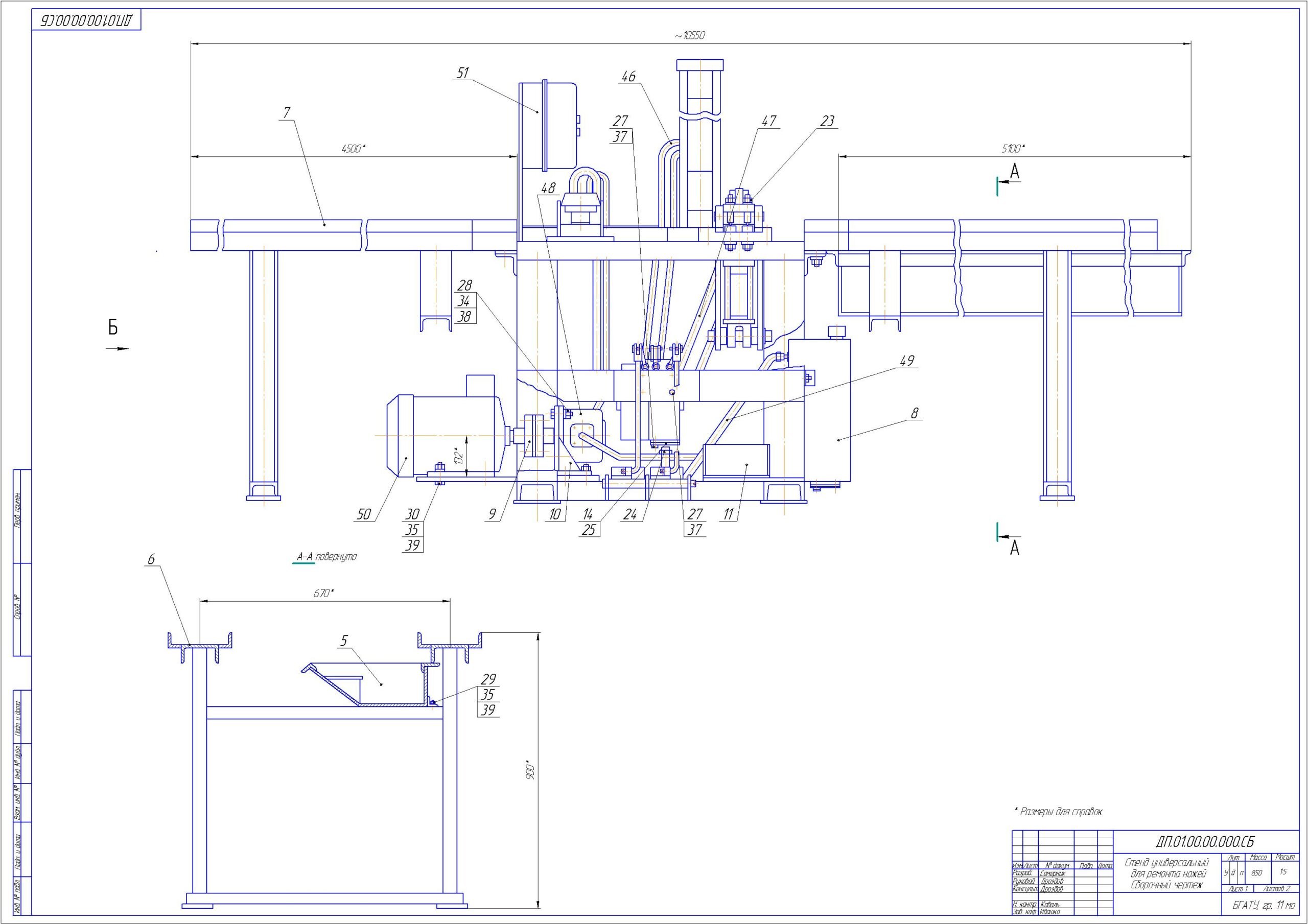

Состав: Стенд универсальный для ремонта ножей (СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:
записка/
записка/СПЕЦИФ прод на стенд.DOC
записка/Стенд.cdw
записка/СПЕЦИФ прод на стенд1.DOC
записка/5 КОНСТРУКТОРСКАЯ РАЗРАБОТКА .doc
записка/СПЕЦИФ на стенд.DOC
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: kurs9
Дата: 2014-12-10
Просмотры: 1938
1 комментарий
    1

    НЕ ХВАТАЕТ ВИДА Б.
    ПОЯСНИТЕЛЬНАЯ ЗАПИСКА ПОСРЕДСТВЕННАЯ
