Трактор Беларус 800 с тягово-догружающим устройством

Воронежский государственный аграрный университет, кафедра тракторы и автомобили, чертежи к дипломному проекту. Повышение эффективности трактора Беларус 800. Воронеж 2013 г

Чертежи к дипломному проекту: повышение эффективности трактора Беларус 800 (4 листа А1: ВО, СБ и деталировка)

Техническая характеристика
1.Тяговый класс, кН 14
2.Габаритные размеры, мм:
длина (по прицепной скобе) 4130
высота по выхлопной трубе (с окрытой крышкой) 2800
3.Ширина колеи, мм 1375...1835
4.Продольная база,, мм 2450
5.Масса трактора, (без дополнительно оборудования), кг:
конструктивная 3850
эксплуатационная 4100
6.Часовой расход топлива при номинальной мощности, не более, кг/ч 16
7. Марка прицепа 2ПТС-6
8. Масса перевозимого груза, кг 6000

Состав: Только чертежи без записки; ВО Трактор Беларус-820 с тягово-догружающим устройством; СБ Устройство тягово-догружающее; 2 листа деталировки + спецификация Язык документа

Софт: Компас-3D 5,11

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Трактор Беларус 800 с тягово-догружающим устройством

Просмотр файлов

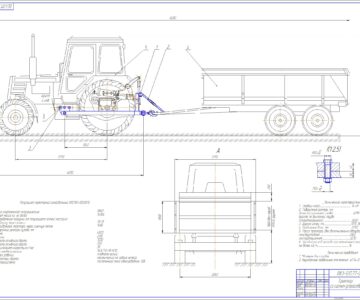

Чертежи Мулюкин 511/А1 ВО 511.cdw

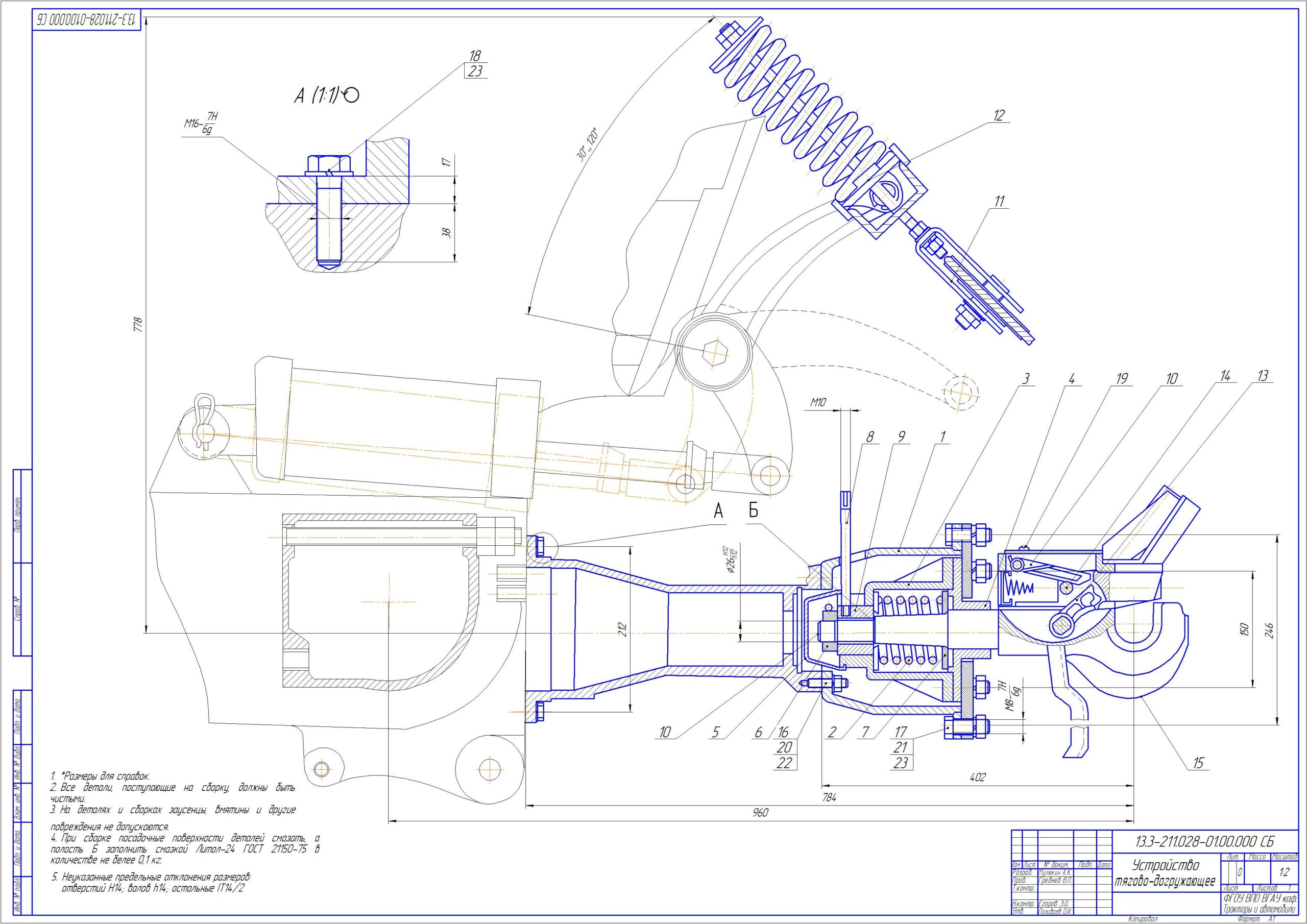

Чертежи Мулюкин 511/А1 СБ 511.cdw
Чертежи Мулюкин 511/Деталировка1/Гайка амортизатора (А4) 511.cdw
Чертежи Мулюкин 511/Деталировка1/Колпак амортизатора (А4) 511.cdw
Чертежи Мулюкин 511/Деталировка1/Корпус амортизатора (А3) 511.cdw
Чертежи Мулюкин 511/Деталировка1/Крышка амортизатора (А4) 511.cdw
Чертежи Мулюкин 511/Деталировка1/Обечайка амортизатора (А3) 511.cdw
Чертежи Мулюкин 511/Деталировка1/Шайба упорная (А4) 511.cdw
Чертежи Мулюкин 511/Деталировка2/Кронштейн (А2) 511.cdw
Чертежи Мулюкин 511/Деталировка2/Основание кронштейна (А3) 511.cdw
Чертежи Мулюкин 511/Деталировка2/Палец (А4) 511.cdw
Чертежи Мулюкин 511/Деталировка2/Скоба (А4) 511.cdw
Чертежи Мулюкин 511/Спецификации/Спецификация (кронштейн) 511.cdw
Чертежи Мулюкин 511/Спецификации/Спецификация (осн. кроншт.) 511.cdw
Чертежи Мулюкин 511/Спецификации/Спецификация ВО 511.cdw
Чертежи Мулюкин 511/Спецификации/Спецификация СБ 511.cdw
Чертежи Мулюкин 511/Спецификации/Спецификация СБ2 511.cdw
Чертежи Мулюкин 511/Деталировка1
Чертежи Мулюкин 511/Деталировка2
Чертежи Мулюкин 511/Спецификации
Чертежи Мулюкин 511
