Усовершенствования конструкции комбинированного почвообрабатывающего агрегата

Кафедра эксплуатации машинотракторного парка и технического сервиса
Дипломная работа на тему «Усовершенствования конструкции комбинированного почвообрабатывающего агрегата»
Винница 2012

В данном дипломном проекте был усовершенствован комбинированный почвообрабатывающий агрегат, путем замены рабочих органов. В первом разделе был проведен анализ существующих аналогов комбинированных почвообрабатывающих агрегатов. Из аналогов были сделаны такие выводы, что данные машины и агрегаты приобретают широкое использование, имеют большую производительность и надежность. В конструкторской части было сделано описание усовершенствованного комбинированного почвообрабатывающего агрегата, проведен расчет лап, обоснованно схему размещение их на раме агрегата, рассчитано тяговое сопротивление агрегата, рассчитано и выбрано гидроцилиндры. В экономическом разделе была рассчитана эффективность использования рабочего органа и рассчитан срок окупаемости капитальных вложений. В разделе охраны труду были разработаны мероприятия предотвращению травматизма во время работы с почвообрабатывающими агрегатами.
Усовершенствование сделано на промышленном агрегате серии Vario 4XL
Техническая характеристика:
Производительность, 80 га/год
Глубина обработки, до 16 см.
Габаритные размеры: длина 7980 мм, высота 1830 мм, ширина 4225 мм.

Состав: Комбинированный почвообрабатывающий агрегат (ВО), Схема агрегатирования комбинированного почвообрабатывающего агрегата с энергосредством, Почвообрабатывающий агрегат (схема гидравлическая принципиальная), Навеска центральная (СБ), Опорное колесо (СБ), Сниця (СБ), Сцеп (СБ), Деталировка ( Кронштейн загортателей, Кронштейн, Вісь, Втулка, Втулка, Кронштейн, Балка колес, Болт) Спецификация. Язык документа

Софт: Компас-3D V13 SP1

Сайт: www

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Усовершенствования конструкции комбинированного почвообрабатывающего агрегата

Просмотр файлов
Комбінован 2012/В_дзив.doc
Комбінован 2012/Деталювання/Vario 4XL-04.01.014.cdw
Комбінован 2012/Деталювання/Vario 4XL-04.03.001.cdw
Комбінован 2012/Деталювання/Vario 4XL-04.03.010.cdw
Комбінован 2012/Деталювання/Vario 4XL-04.03.011.cdw
Комбінован 2012/Деталювання/Vario 4XL-04.03.012.cdw
Комбінован 2012/Деталювання/Vario 4XL-04.03.017.cdw
Комбінован 2012/Деталювання/Кронштейн _ 06-18.ДП.12.С.cdw
Комбінован 2012/Деталювання/Кронштейн загортачів _ 06-18.ДП.12.С.cdw
Комбінован 2012/Дипломна робота.doc
Комбінован 2012/завдання на ДП.doc
Комбінован 2012/Листи/Вигляд з трактором.cdw
Комбінован 2012/Листи/Гідравлічна схема06-17.ДП.12.С.cdw

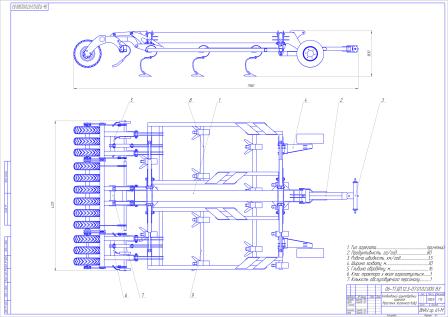

Комбінован 2012/Листи/Комбінований агрегат вигляд загальний _ 06-18.ДП.12.С.cdw
