Усовершенствованный противоэрозионный культиватор КПЭ-3,8М

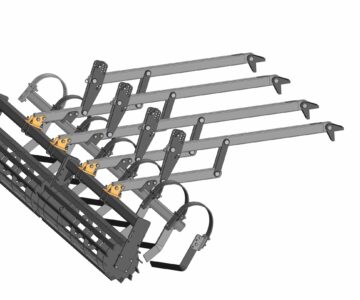

В конструкторской части дипломного проекта усовершенствована конструкция противоэрозионного культиватора, которая позволяет расширить ее функциональные возможности за счет установки катка. Его применение позволяет улучшить выравнивание, более равномерное уплотнение почвы среднего слоя.

Техническая характеристика
Показатели
Рабочие скорости, км/ч 5,87-8,9
Рабочая ширина захвата, м 3,7
Количество персонал,
обслуживающего агрегат, чел 1
Габаритные размеры машины, мм:
- длина 2850
- ширина 4000
- высота 1480
Габаритные размеры агрегата, мм:
в рабочем и транспортном положении:
- длина 11495
- ширина 4000
- высота 2945
Масса машины, кг 1700
Пределы регулирования рабочих
органов по глубине обработки, см 6-12
Диаметр катка, мм 450
Ширина катка, мм 1850
Количество катков, шт 2
Расстояние между рядами лап
по ходу культиватора, мм 700
Расстояние от опорной поверхности
лап до нижней кромки рамы, мм 620

Состав: ВО, 2СБ, деталировка, спецификации Язык документа

Софт: Компас v12, CDW

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Усовершенствованный противоэрозионный культиватор КПЭ-3,8М

Просмотр файлов
1.SPW
2.SPW
3.SPW
4.SPW
CБ1.cdw

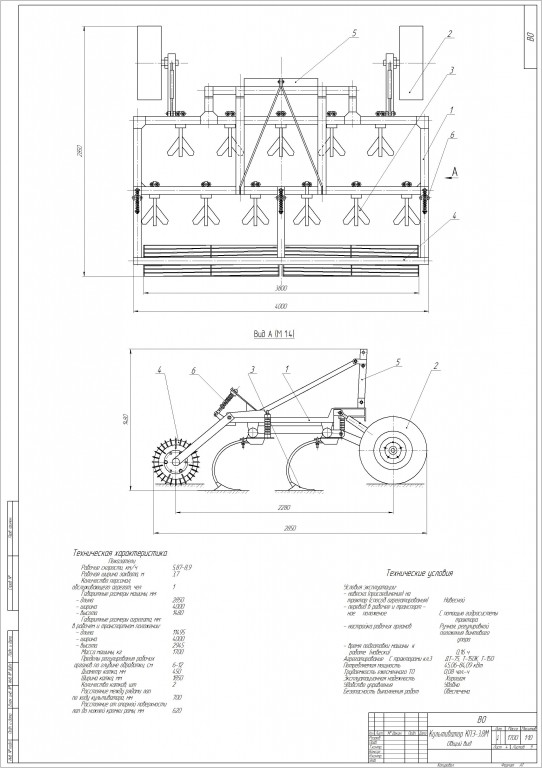

ВО.cdw
деталировка.FRW
СБ.cdw
