Нагнетатель тракторов Кировец К 701, К 700А, К 700

Казанский Государственный Аграрный Университет
Кафедра «Технический сервис»
По дисциплине «Технология ремонта машин»
Казань 2013.

Нагнетатель тракторов Кировец К 701, К 700А, К 700.
Нагнетатель предназначен для подачи воздуха в горелку и прокачки охлаждающей жидкости при подготовке к пуску двигателя. Основными деталями нагнетателя (рис. 21) являются электродвигатель 3, корпус 5 с улиткой 4, крыльчатка 13 нагнетателя воздуха, крыльчатка 10 насоса и патрубок 12 выхода охлаждающей жидкости. Корпус электродвигателя имеет центрирующий бурт и четыре шпильки соединения с улиткой. На выступах вала электродвигателя на сегментных шпонках установлены и закреплены гайками крыльчатки водяного насоса и нагнетателя воздуха.
К улитке с помощью восьми болтов прикреплен корпус нагнетателя. В корпусе имеются две полости, разделенные перегородкой с уплотнительной резиновой манжетой 11. Одна из полостей (воздушная) закрыта защитной крышкой 7. Другая полость (жидкостная) имеет патрубок выхода охлаждающей жидкости. При работе системы подогрева электродвигатель приводит во вращение крыльчатки нагнетателя воздуха и насоса.
При открытой защитной крышке 7 воздух засасывается крыльчаткой вентилятора через окно корпуса 5 и нагнетается в зазор между кожухом 21 иглы 31 и диффузором 19 горелки и далее в камеру сгорания. При этом поток воздуха закручивается лопатками 20. Одновременно топливо самотеком при открытом топливном кране и отвернутом маховичке 14 поступает через зазор между кожухом и иглой в камеру сгорания, где распыляется воздушным потоком и сгорает. Горячие газы омывают стенки и трубы трубного пакета и передают тепло жидкости, циркулирующей через водяную рубашку котла обогрева и систему охлаждения дизеля. Выходящие через выхлопной патрубок котла подогрева горячие газы омывают поддон двигателя и разогревают находящееся в нем масло.

Состав: Схема разборки нагнетателя трактора К-701, Ремонтный чертеж нагнетателя крыльчатки трактора К-701, Карта технологического процесса контроля, Унифицированная форма ведомости технологических документов, ПЗ Язык документа

Софт: Компас v13

Каталог / Сельское хозяйство / Нагнетатель тракторов Кировец К 701, К 700А, К 700

Просмотр файлов
Готовая пояснялка.docx
Разборка крыльчатка.bak
Разборка крыльчатка.cdw
Разборка крыльчатка.png

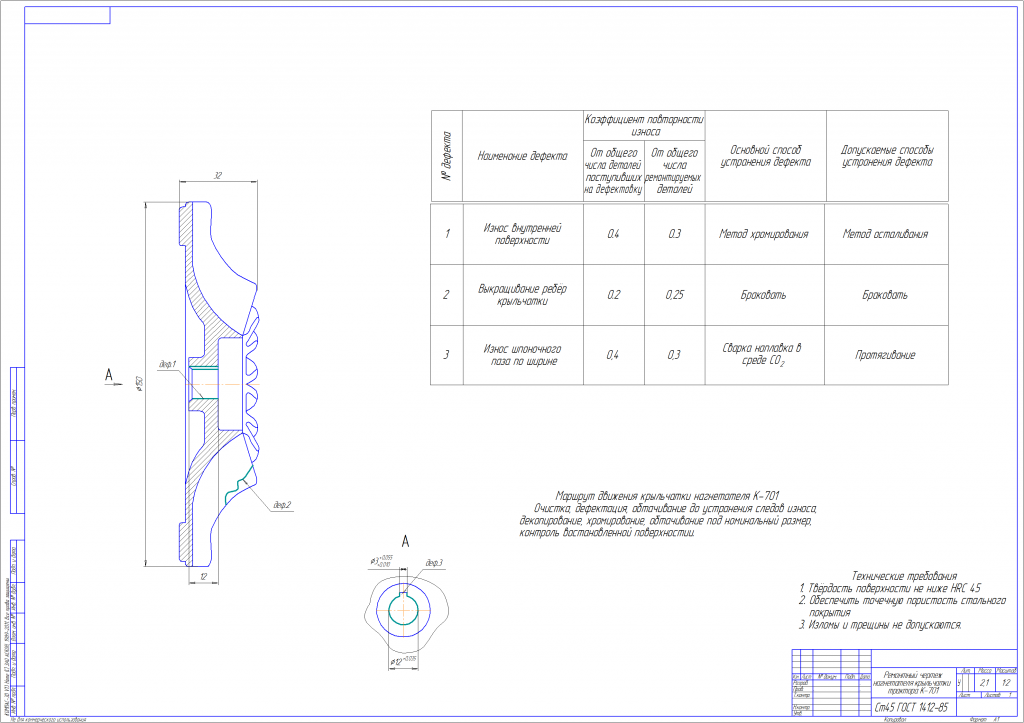

Ремонтный чертёж крыльчатка.bak
Ремонтный чертёж крыльчатка.cdw
Ремонтный чертёж крыльчатка.png
Технокарта контроля.bak
Технокарта контроля.cdw
унифицированная форма ведомости техно-х документов и ведомости держ подш-ов.bak
унифицированная форма ведомости техно-х документов и ведомости держ подш-ов.cdw
унифицированная форма ведомости техно-х документов и ведомости держ подш-ов.png
