Расчет параметров рабочих органов и построение схемы зерноуборочного комбайна ДОН-1200

«Белорусскийгосударственный Аграрный Техническийуниверситет»
Кафедра: "Сельскохозяйственные машины"
Курсовой проект "Расчет параметров рабочих органов и построение схемы зерноуборочного комбайна"
Минск 2010

Пояснительная записка содержит 33 страницы машинописного текста,в том числе 3 таблицы.
Графическаячасть включает 1 лист формата А1,1 лист формата А2,2 листа формата А3 и 3 формата А4.
В курсовом проекте представлен расчёт основных параметров настройки и производительности зерноуборочного комбайна, разработаны схемы работы мотовила, режущего аппарата, соломотряса и общая схема зерноуборочного комбайна.

Цель курсового проекта – обоснование технологических параметров и определение производительности рабочих органов зерноуборочного комбайна в зависимости от условий работы.

В ходе проделанной курсовой работы были произведены расчеты определенных показателей рабочих органов зерноуборочного комбайна: пропускная способность молотильного аппарата, пропускная способность соломотряса и очистки, основные регулировочные параметры мотовила. Произведен анализ режущего аппарата.
При определении пропускной способности молотильного аппарата были определены следующие показатели рассчитываемого комбайна: пропускная способность молотильного аппарата qпр= кг/с.
При определении пропускной способности соломотряса и очистки определили траекторию полета соломы, которую представили на чертеже. Также определили пропускную способность очистки qоч = кг/с , рабочая скорость машины Vм =0,56 м/с и производительность за час работы комбайна W=2,81 га/ч.
В расчете основных регулировочных параметров мотовила определили пределы установки оси мотовила относительно режущего аппарата по высоте Hср =0,99 м, пределы варьирования вращения вала мотовила с учетом полученного показателя кинематического режима nmin =10,2 мин-1 и
nmax =15,4 мин-¹. Все основные параметры мотовила отображены на схеме мотовила.
При анализе работы режущего аппарата были построены: график скорости резания(определено перемещение машины за один ход ножа) , график побега лезвия сегмента, график высоты стерни для стеблей растущих на линии т-т.
Задачей и целью данной курсовой работы было определение основных параметров настройки и производительности комбайна, что и прослеживалось при выполнении работы. Т.е. цели и задачи были достигнуты.

БГАТУ, гр.17м

Состав: ВО, Схема к определению перемещения соломы по соломотрясу, Схема для определения показателей работы мотовила, Схема для определения скорости резания режущего аппарата, Схема абсолютного движения сегмента режущего аппарата, График пробега активной части лезвия сегмента, Изменения сил действующих на нож режущего аппарата, ПЗ Язык документа

Софт: Компас v12

Каталог / Сельское хозяйство / Расчет параметров рабочих органов и построение схемы зерноуборочного комбайна ДОН-1200

Просмотр файлов

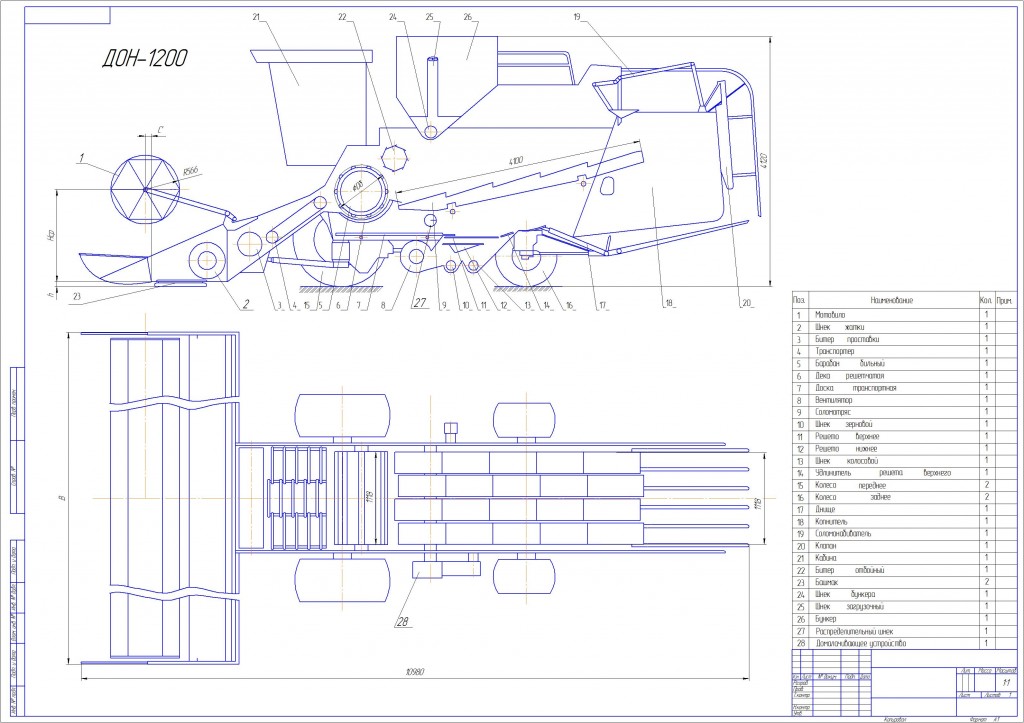

Дон 1200/1. Дон 1200.cdw
Дон 1200/2. Схема к определению перемещения соломы по соломотрясу.cdw
Дон 1200/3. Мотовила.cdw
Дон 1200/4. Схема для определения скорости.cdw
Дон 1200/5. Схема абсолютного.cdw
Дон 1200/6. График пробега.cdw
Дон 1200/7. Изменения сил действующих.cdw
Дон 1200/~$ецификация.docx
Дон 1200/Записка ДОН1200.doc
Дон 1200/Содержание.docx
Дон 1200/спецификация.docx
Дон 1200/титульник,введ.,реф.,содержание.docx
Дон 1200
