Сеялка универсальная пневматическая навесная СУПН-8

Сеялка предназначена для посева кукурузы, подсолнечника, сои. Семена высеваются тунктирно-точечно. Высев происходит за счет работы пневмотической системы, которая создает разряжение в высевающей камере. Число высеваемых рядков 8, с шириной междурядья 45 сантиметров.

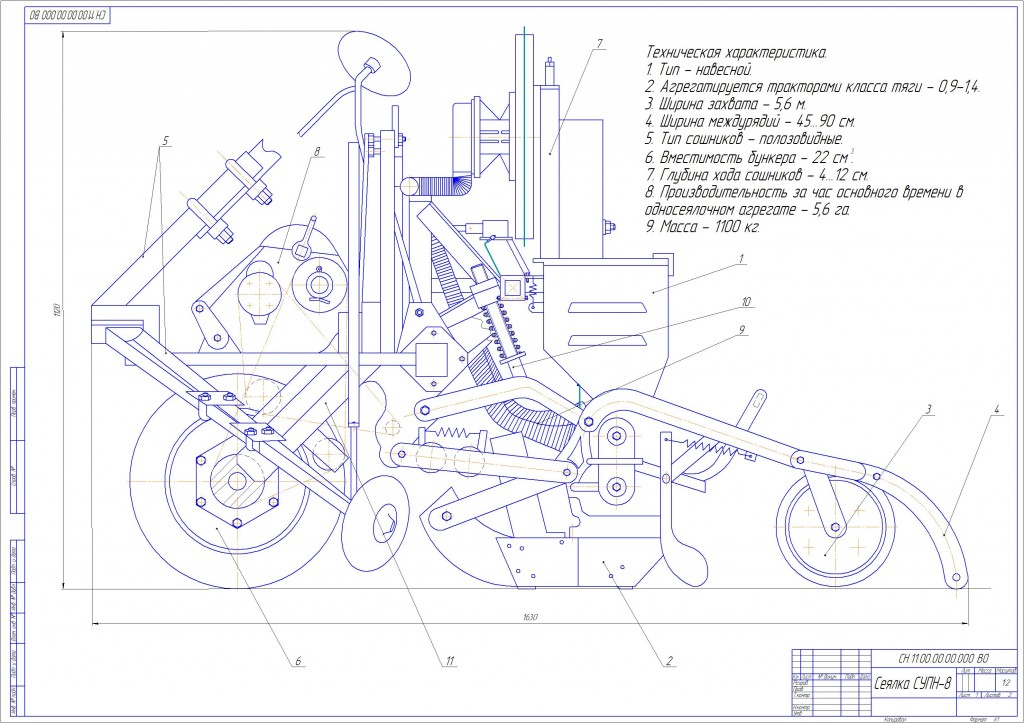

Состав: Вид общий, спецификация Язык документа

Софт: Компас-3D V12

Сайт: www

Каталог / Сельское хозяйство / Сеялка универсальная пневматическая навесная СУПН-8

Просмотр файлов
Супн-8.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
Сергей
2013-11-24 в 07:19 Ответить

Пересмотрел уже половину чертежей машин - это первый общий вид машины, соответствующий требованиям ГОСТа. Все предыдущие - сплошные комбинированные схемы и в основном смесь функциональных с комбинироавнными. И отот камень в огород администраторов сайта!
... если модернизация заключается в изъятии туковысевающих аппартов - изменяйте и сошник, кукуруза и подсолнечник не высеваются с шириной междурядий 45 см (спросите любого агронома) - это одно из значений междурядий для посева сои.

    2
    2014-04-17 в 09:52 Ответить

    Да Вы правы насчет междурядья для посева подсолнечника и кукурузы. Но данная сеялка настраивается на междурядье от 45 до 90 см. Спасибо за комментарий, стараюсь выкладывать чертежи которые после скачивания не сильно надо изменять.
