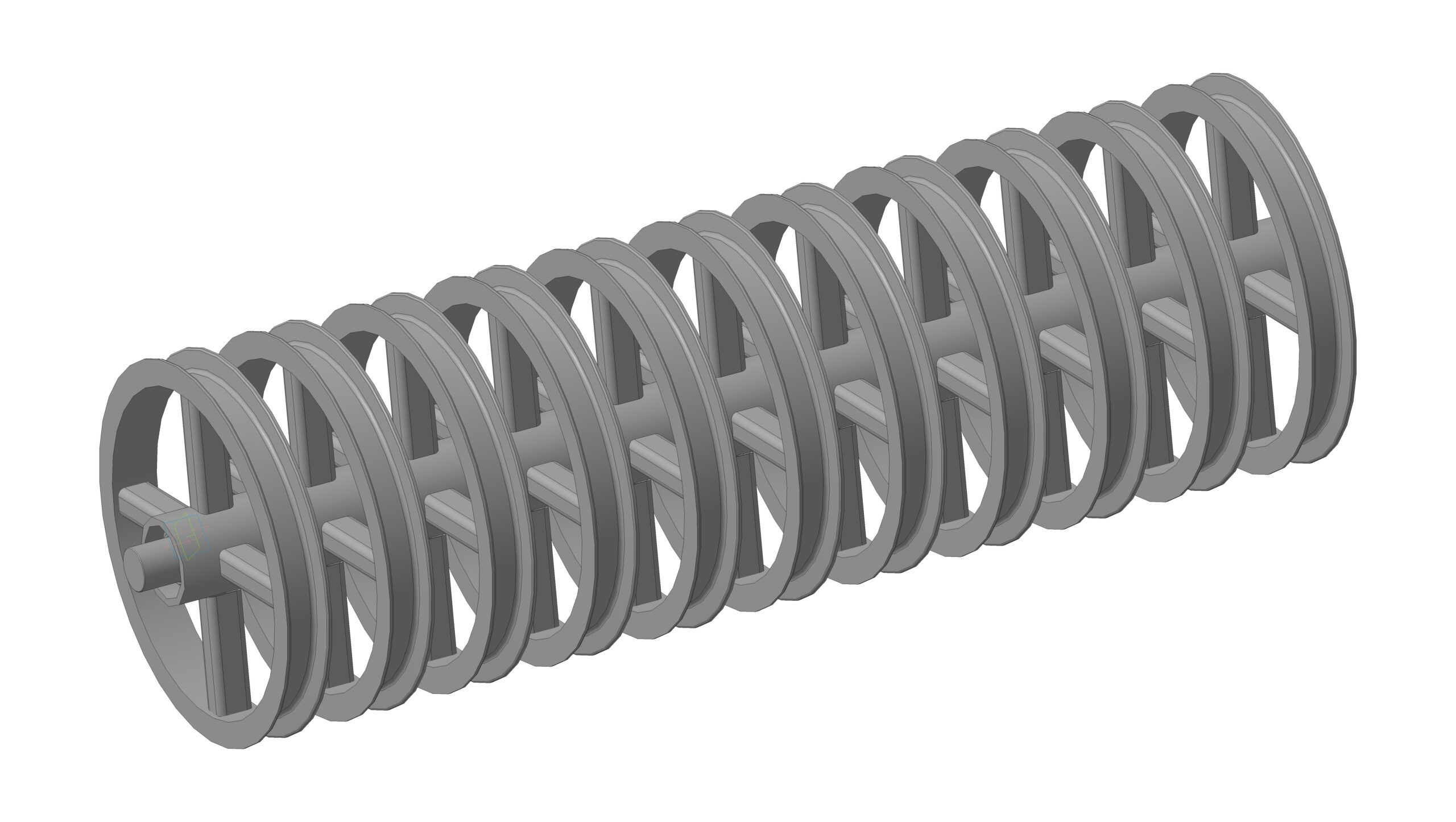

Шлейф-каток STS

Шлейф-каток с П-образным профилем (ин. тип STS). Применяется для увеличения качества работы таких почвообрабатывающих орудий как: классические дисковые бороны, лущильники, глубокорыхлители, Универсальные и стерневые культиваторы а так же комбинированные орудия. Основным преимуществом является - возможность работы в условиях высокой влажности, и высокое качество прикатывания почвы.
Основные технические характеристики:
Диаметр шлейф-катка - 540мм.
Профиль - швеллер 65У.
Шаг прикатывающих дисков - 150мм.
Установочные валы - 60мм.
Рекомендуемый подшипниковый узел - UCF 212.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16 Sp1

Файлы:
Спица.m3d
Шлей-каток STS.jpg
Ось катка.m3d
Труба 1654.m3d
Опора вала.m3d
Шлей0каток STS.a3d
Шлей-каток STS.stp
Кольцо катка.m3d
Сегмент катка.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Gammp23
Дата: 2017-07-13
Просмотры: 449
