Промотур КОМПАС v17

Совершенствование механизации посева лука - чернушки с модернизацией сеялки СЗ-3,6А

ПГСХА
кафедра "ЭМТП"
Дипломный проект " Совершенствование механизации посева лука - чернушки с модернизацией сеялки СЗ – 3,6А"
Пенза 2007

Расчетно-пояснительная записка выполнена на 79 страницах машинописного текста формата А4 и 9-ти листах формата А1 графической части. Расчетно-пояснительная записка состоит из 6-и разделов, содержит 9 таблиц, 18 рисунков и 19 литературных источников.
В данной работе приведен анализ хозяйственной деятельности ООО «СП Сурское» Городищенского района Пензенской области.
Далее, в разделе «Технологическая часть» приводится описание особенностей технологии возделывания и уборки лука-севка, а также разработана технологическая карта на посев лука-чернушки с использованием модернизированной сеялки СЗ-3,6АЛ.
«Конструкторская часть» представляет собой анализ конструкций высе-вающих аппаратов, описание модернизации и проведены расчеты кинематических параметров конструкции.
В разделе «Расчет операционно-технологической карты» рассчитана операционно-технологическая карта на посев лука-чернушки, и описан кон-троль качества на посев.
Мероприятия по охране труда и БЖД при работе на сеялке, расчет устойчивости посевного агрегата, мероприятия при чрезвычайных ситуациях описываются в разделе «Безопасность жизнедеятельности на производстве».
Дано экономическое обоснование модернизации зерновой сеялки с определением затрат на модернизацию и экономической эффективностью усовершенствованной сеялки С3 – 3,6 АЛ.

Состав: Лист 1 – Основные показатели хозяйственной деятельности ООО «СП Сурское» Лист 2 – Технологическая карта Лист 3 – Схема модернизированной сеялки Лист 4 – Общий вид Лист 5 – Узлы Лист 6 – Деталировка Лист 7 – Операционно-технологическая карта Лист 8 – БЖД Лист 9 –Экономическая эффективность Язык документа

Софт: КОМПАС-3D 9

Каталог / Сельское хозяйство / Технология производства и переработки сельскохозяйственной продукции / Совершенствование механизации посева лука - чернушки с модернизацией сеялки СЗ-3,6А

Просмотр файлов
чертежи/А-1 БЖД.cdw

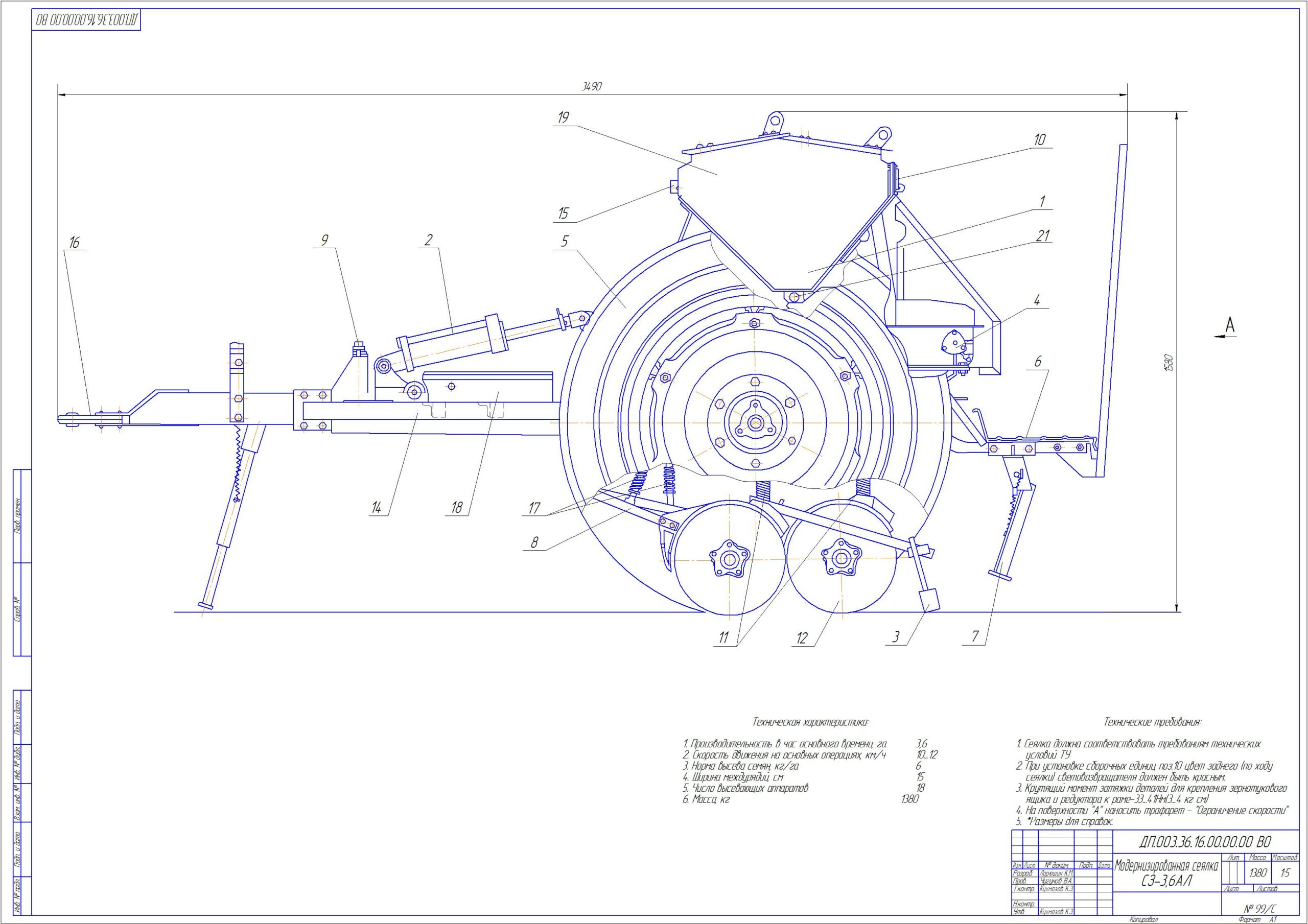

чертежи/А-1 Сеялка сбоку.cdw
чертежи/А-1 Сеялка сбоку.jpg
чертежи/А-1 Техкарта.cdw
чертежи/А-1 Экономичка.cdw
чертежи/А-3 Донце.cdw
чертежи/А-3 Катушка трехручьевая.cdw
чертежи/А-3 Подшипник.cdw
чертежи/А-4 Чистик.cdw
чертежи/А-А Винт.cdw
чертежи/Дно левое.cdw
чертежи/Оп.тех.карта.cdw
чертежи/Сеялка 1.cdw
чертежи/Спецификация 1лист.cdw
чертежи/Спецификация 2лист.cdw
чертежи/Спецификация01лист.cdw
чертежи/Спецификация02лист.cdw
чертежи/Технологический процесс работы.cdw

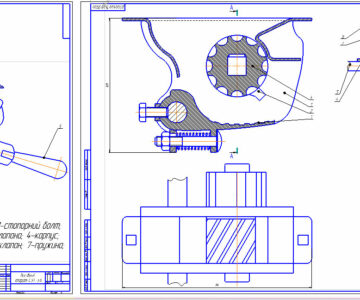

ВЫСЕВАЮЩИЙ АППАРАТ.doc
Диплом.doc
Задание к диплому.doc
ЛУК1.rtf
Расчётн.-поян.записка1.doc
Спецификация 1 лист.cdw
Спецификация2лист.cdw
Трактор.frw
Фрагмент.frw
Чертеж.cdw
чертежи
