Вариатор модернизированных граблей ГВК

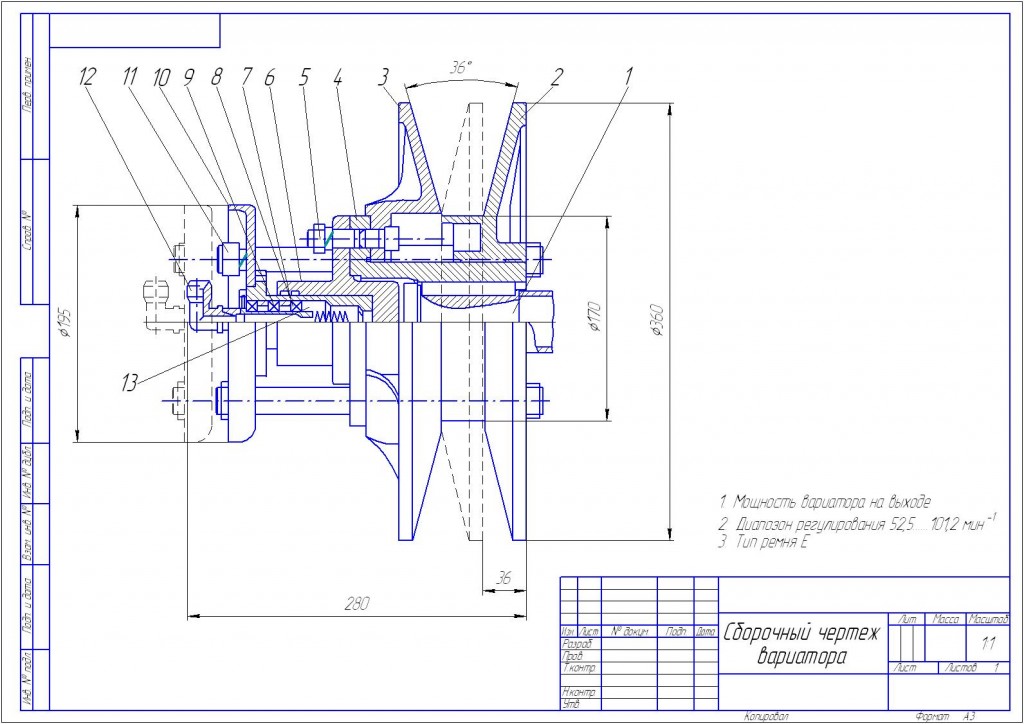

Вариатор граблей предназначен для изменения частоты вращения граблин с целью наилучшего выполнения технологического процесса. На чертеже представлен сборочный чертеж и деталировка.

Описание работы вариатора
Клиноременный вариатор состоит из ременной передачи. Передача включает два шкива, соединенные клиновидным ремнем. Шкив образуют два конических диска, которые могут сдвигаться или раздвигаться, обеспечивая тем самым изменение внутреннего диаметра шкива. Для сближения конических дисков используется усилие пружин. Конические диски имеют угол наклона 20°, при котором обеспечивается перемещение ремня по поверхности шкива с наименьшим сопротивлением.
Принцип работы клиноременного вариатора заключается в согласованном изменении диаметров шкивов в зависимости от режимов работы. Диаметр шкива изменяется с помощью специального привода. В начале работы устройства ведущий шкив вариатора имеет наименьший диаметр (конические диски максимально разжаты). Ведомый диск при этом имеет максимальный диаметр (конические диски максимально сжаты). При увеличении числа оборотов устройства диаметр ведущего шкива увеличивается, а ведомого – уменьшается, соответственно и уменьшается передаточное число. При дальнейшем разгоне вариатор поддерживает оптимальные обороты, при которых реализуется максимальная мощность и обеспечивается наилучшая работа устройства.

Состав: Сборочный чертеж, спецификация, описание Язык документа

Софт: Компас v13
