Волокуша

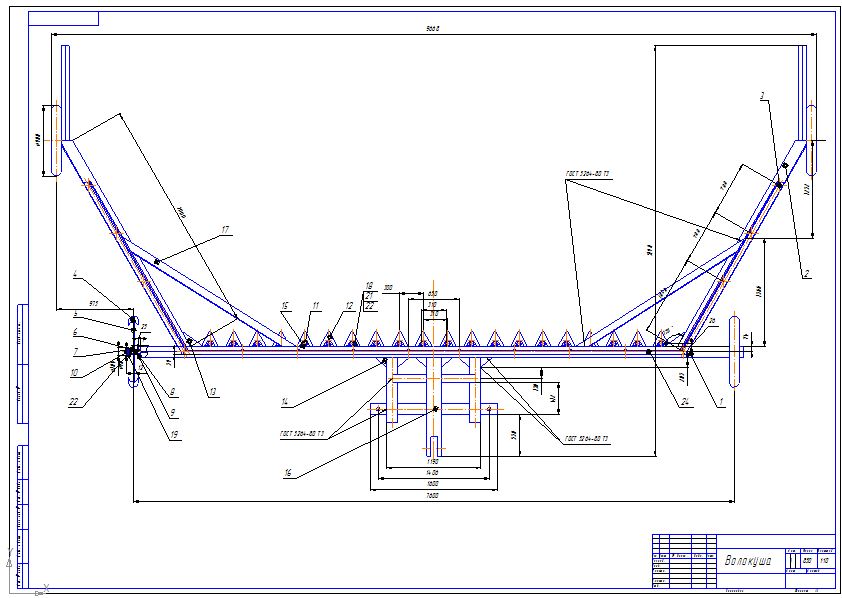

Навесную волокушу, агрегатируемую с трактором класса 50 кН, можно изготовить по схеме, представленной на рисунок 3.1. Основной деталью является поперечный брус длиной 6,5 м. Его изготавливают из двух швеллеров № 15 и № 18. К поперечному брусу под углом 120° приваривают боковые, квадратного сечения, из уголка 150x150 мм или швеллера № 15 длиной 3 м. К верхней плоскости поперечного и боковых брусьев приваривают вертикальные стойки из труб диаметром 60-70 мм, высотой 1,5-1,7 м, на расстоянии 600-700 мм друг от друга, верхние концы которых скрепляют уголком 60x60 мм. По всему периметру стоек приваривают пять прутков стали диаметром 14-18 мм, через 300 мм друг от друга.

Состав: Вид общий (ВО), Сборочный чертеж(СБ), Спецификации, Деталировка (8 деталей) Язык документа

Софт: Компас v12

Просмотр файлов
Волокуша/Лист 1 Общий вид.cdw
Волокуша/Лист 2 СБОРОЧНЫЙ ЧЕРТЕЖ.cdw
Волокуша/Лист 3 Деталировка/Thumbs.db
Волокуша/Лист 3 Деталировка/Деталь 1.cdw
Волокуша/Лист 3 Деталировка/Деталь 2.cdw
Волокуша/Лист 3 Деталировка/Деталь 3.cdw
Волокуша/Лист 3 Деталировка/Деталь 4.cdw
Волокуша/Лист 3 Деталировка/Деталь 5.cdw
Волокуша/Лист 3 Деталировка/Деталь 6.cdw
Волокуша/Лист 3 Деталировка/Деталь 7.cdw
Волокуша/Лист 3 Деталировка/Деталь 8.cdw
Волокуша/Снимок1.JPG
Волокуша/Снимок2.JPG
Волокуша/Спецификация общий вид.cdw
Волокуша/Спецификация Сборочный чертеж.cdw
Волокуша/Спецификация Сборочный2.cdw
Волокуша/Лист 3 Деталировка
Волокуша
