Чертеж КТП 25 - 250 кВа малогабаритная

ООО "Сторге" Подстанция распределительная одно трансформаторная комплектная в металлическом корпусе мощностью до 250кВА на напряжение до 10 кВ Базовый альбом чертежей для разработки рабочих проектов. Санкт-Петербург 2008г.
Планы и фасады, Схемы, Компановка оборудования, фундамент, крепления кабеля, заземления спецификация.

Комплектные трансформаторные однотрансформаторные подстанции КТП мощностью от 25 до 250 кВА предназначены для временного электроснабжения жилищно-коммунальных, общественных и промышленных потребителей.
КТП состоит из сварного металлического корпуса с двухскатной крышей, имеющего двери для монтажа и обслуживания оборудования, разделенного перегородками на 5 отсеков: отсек высокого напряжения (ВН), отсек трансформатора, отсек низкого напряжения (НН), отсек учета электроэнергии и отсек для разделки кабелей отходящих линий НН. КТП в плане имеет размеры 1300х1800мм, высотой 2360мм, с толщиной ограждающих конструкций 1,5мм.

Состав: Базовый альбом для разработки рабочих проектов Язык документа

Софт: AutoCAD

Сайт: www

Каталог / Схемы / Чертеж КТП 25 - 250 кВа малогабаритная

Просмотр файлов
Малогабарит 1КТПТ 250/00-ТИУЛЬНЫЙ ЛИСТ.dwg
Малогабарит 1КТПТ 250/01-СОДЕРЖАНИЕ.dwg

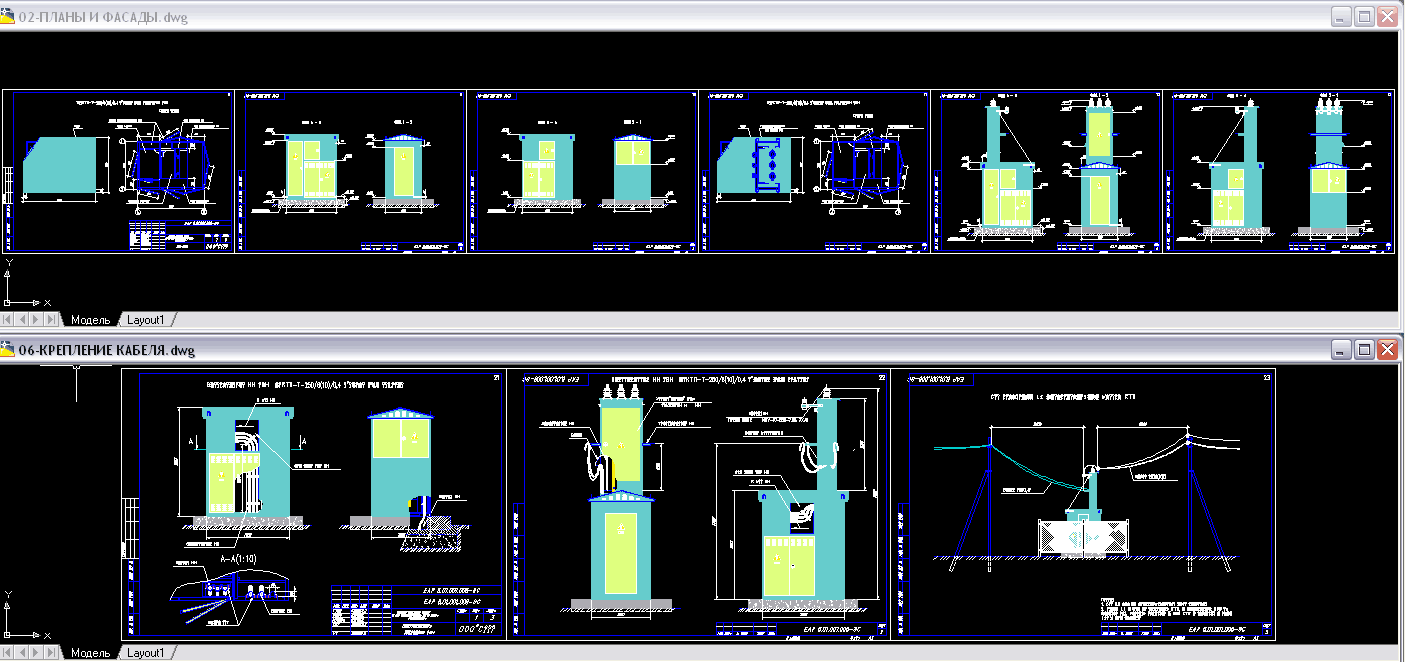

Малогабарит 1КТПТ 250/02-ПЛАНЫ И ФАСАДЫ.dwg
Малогабарит 1КТПТ 250/03-СХЕМЫ ЛИСТ 1.dwg
Малогабарит 1КТПТ 250/03-СХЕМЫ ЛИСТ 1.frw
Малогабарит 1КТПТ 250/03-СХЕМЫ ЛИСТ 2.dwg
Малогабарит 1КТПТ 250/03-СХЕМЫ ЛИСТ 2.frw
Малогабарит 1КТПТ 250/04-КОМПАНОВКА ОБОРУДОВАНИЯ 1.frw
Малогабарит 1КТПТ 250/04-КОМПАНОВКА ОБОРУДОВАНИЯ 2.dwg
Малогабарит 1КТПТ 250/05-ОРГАНИЗАЦИЯ ФУНДАМЕНТА.dwg
Малогабарит 1КТПТ 250/06-КРЕПЛЕНИЕ КАБЕЛЯ.dwg
Малогабарит 1КТПТ 250/07-СХЕМА СОБСТВЕННЫХ НУЖД.dwg
Малогабарит 1КТПТ 250/08-ЗАЗЕМЛЕНИЕ.dwg
Малогабарит 1КТПТ 250/09-СПЕЦИФИКАЦИЯ.dwg
Малогабарит 1КТПТ 250/~$-КОМПАНОВКА ОБОРУДОВАНИЯ 1.fr~
Малогабарит 1КТПТ 250/~$-КОМПАНОВКА ОБОРУДОВАНИЯ 2.fr~
Малогабарит 1КТПТ 250/~$-СХЕМЫ ЛИСТ 2.fr~
Малогабарит 1КТПТ 250/ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.doc
Малогабарит 1КТПТ 250
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

8 КОММЕНТАРИЕВ

1
2012-05-28 в 13:55 Ответить

Серьезный материал. Вы разрабатывали?

2
2012-12-21 в 13:11 Ответить

не понятно зачем надо было автору переводить чертежи из компаса в автокад, все шрифты сбились, одни китайские иероглифы вместо букв. Файлы, которые остались в компасе, открываются нормально. Разрабатываю подобную КТП-Т, материал для меня оказался бесполезен.

    6
    2013-11-27 в 12:05 Ответить

    Уважаемый Антон! Не могли бы Вы поделиться наработками по КТП? Меня интересует металлический каркас (деталировочный чертеж). Хотел найти в данном файле, но увы этого нет.

      8
      2013-11-27 в 12:10 Ответить

      Антон не автор работы (см. вверху Автор), он не увидит Ваше сообщение, только автор получает уведомление.

3
2013-10-23 в 17:26 Ответить

установите шрифты. Мне пригодились чертежи! Спасибо!

4
2013-11-27 в 11:46 Ответить

Подскажите какой шрифт нужно поставить?

    5
    2013-11-27 в 11:57 Ответить

    судя по всему, чертежи были разработаны в Компас 3D и сохранены под DWG. Если чертежи открывать в Компасе - надписи отображаются. Какие конкретно шрифты, я точно подсказать не могу, возможно автор скажет. Могу посоветовать попробовать GOST_A, GOST_AI, GOST_AU, GOST_B, GOST_BU и GOST 2930-62

      7
      2013-11-27 в 12:09 Ответить

      Спасибо, открыл в компасе - уже шрифты для акада не нужны.
