Чертёж электроснабжение завода среднего машиностроения

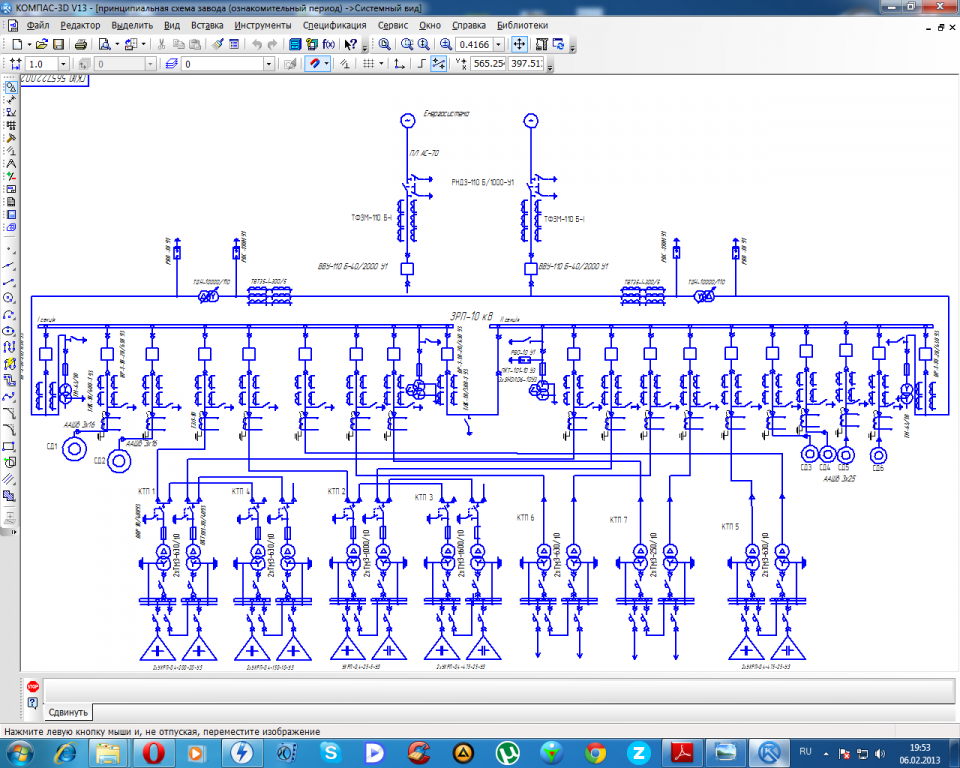

Выполнена схема электроснабжения завода среднего машиностроения, проведена воздушная линия АС-70, на высокой стороне установлено два трансформатора ТДН- 10000/110, спроектировано закрытое распределительное устройство 10 кВ, двухсекционная магистрально - радиальная схема снабжения. На первой секции подключено два электродвигателя , а на второй секции четыре электродвигателя, выбрано семь комплектных трансформаторных подстанций , на пяти из них установлены компенсирующие устройства

Состав: Схема електрична принципова Язык документа

Софт: Компас v13
