Дифзащита трансформатора на МР801

Типовая схема дифзащиты трансформатора на устройствах микропроцессорной защиты производства РУП "Белэлектромонтажналадка"
Модернизация ПС 110/10 кВ "Мясокомбинат". Вариант исполнения на МР801 и МР851
Электротехнические решения. Вторичная коммутация.

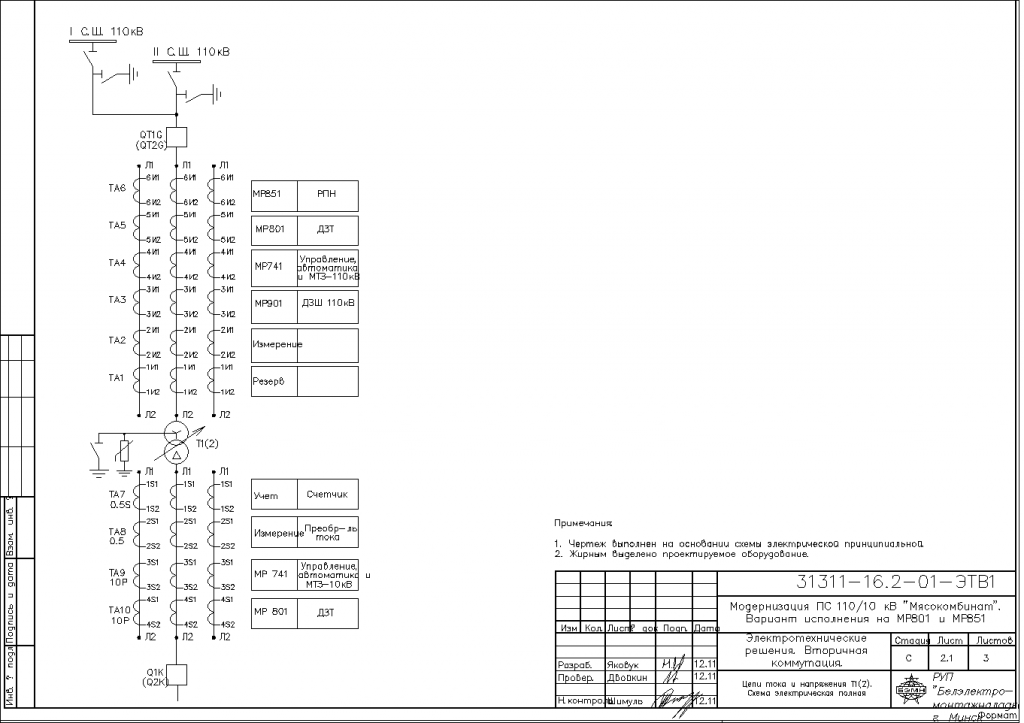

Цепи тока и напряжения Т1(2). Схема электрическая полная
Цепи терминала защит и автоматики В-10кВ Q1(2)K Т1(2). Схема электрическая полная
Перечень аппаратуры.
Шкаф ДЗТ,РПН , защит и автоматики В-10кВ Т1 (Т2). Схема электрическая рядов зажимов. Чертеж общего вида. Перечень аппаратуры.
Общие данные.

Состав: Проект, более 30 листов Язык документа

Софт: AutoCAD, DWG
