Проектирование и исследование механизмов легкового автомобиля

Министерство сельского хозяйства и продовольствия РФ
Красноярский государственный аграрный университет
Кафедра Теория машин и механизмов
Курсовой проект по дисциплине "Теория машин и механизмов"
На тему "Проектирование и исследование механизмов легкового автомобиля"
Красноярск – 2009

Введение
Объектом исследования является кривошипно-ползунный механизм.
В курсовом проекте исследованию подлежат рычажный и кулачковый механизм.
Рычажный механизм служит для преобразования возвратно-поступательного перемещение ползуна 3 из вращательного движения кривошипа 1.
В рычажных механизмах угловая скорость непостоянна и для более равномерного движения на валу кривошипа установлен маховик.
Для управления зажимом деталей применяется кулачковый механизм, который служит для преобразования вращательного движения в поступательное движение ведомого звена

Состав: График скоростей (ГС), Планетарный механизм (ПМ), Силовой расчет (СР), КШМ Язык документа

Софт: КОМПАС-3D 13 SP1

Каталог / Схемы / Кинематические схемы / Проектирование и исследование механизмов легкового автомобиля

Просмотр файлов

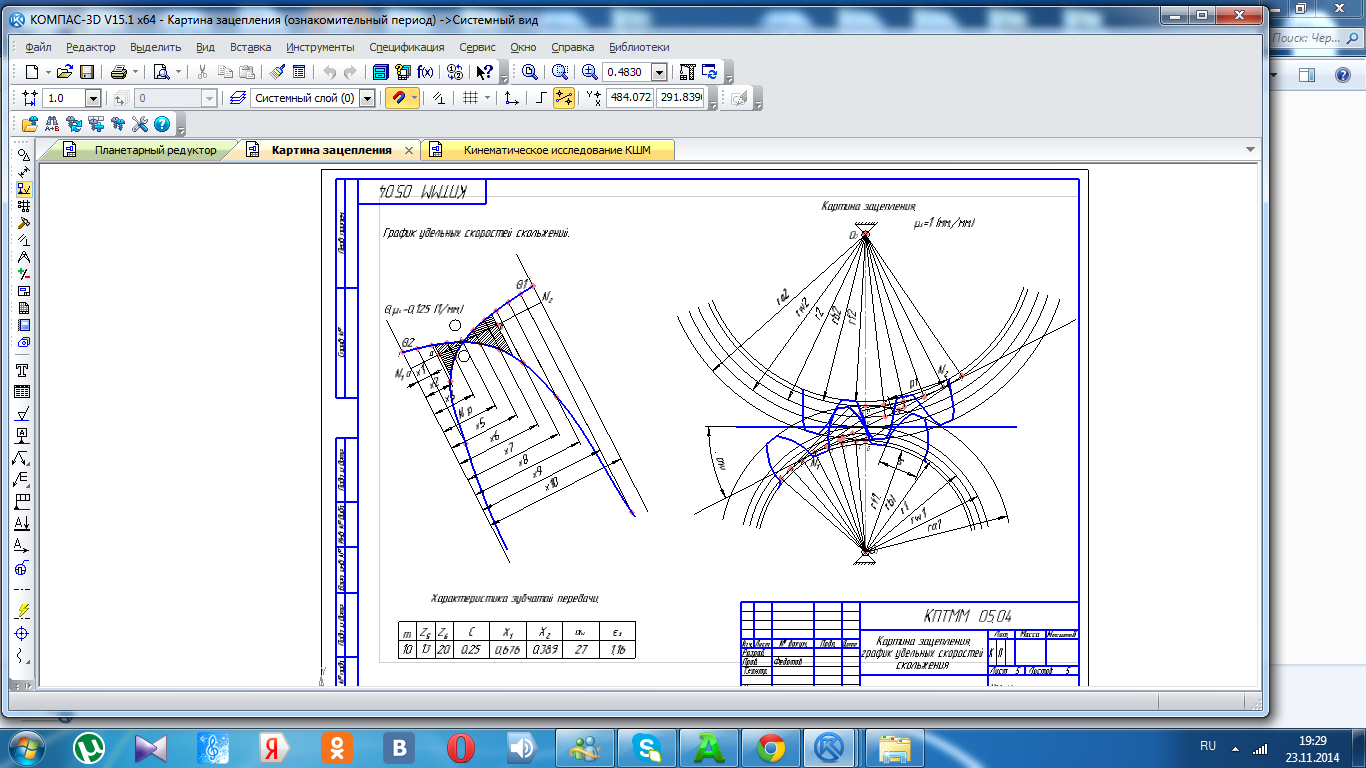

Чертежи/Картина зацепления.cdw
Чертежи/Кинематическое исследование КШМ.cdw
Чертежи/Планетарный редуктор.cdw
Чертежи/Силовой расчёт 2.cdw
Чертежи/Силовой расчёт.cdw
Пояснительная записка.doc
Чертежи
