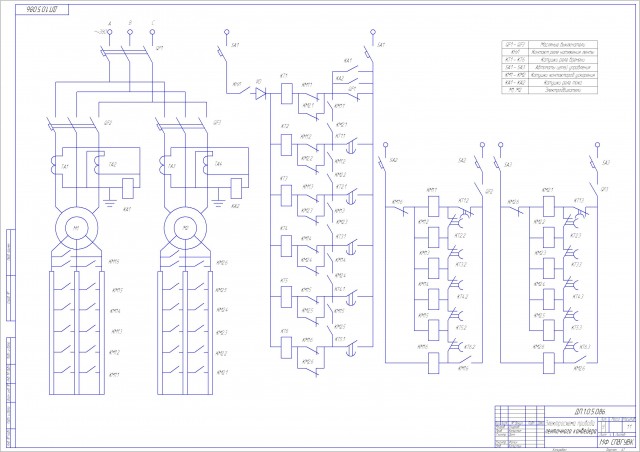

Принципиальная электрическая схема привода ленточного конвейера

Коммутация первичных цепей электродвигателей конвейера осуществляется двумя индивидуальными масляными выключателями QF2 и QF3, третий общий масляный выключатель QF1 обеспечивает одновременную подачу напряжения на статорные обмотки двигателей М1 и М2 после включения индивидуальных масля- ных выключателей QF2 и QF3.
Порядок запуска ленточного конвейера следующий. Перед запуском двига- телей включаются вспомогательные механизмы (маслосмазка и натяжение конвей- ерной ленты). Включение привода натяжной лебедки вызывает срабатывание реле натяжения ленты и замыкание его контакта КНЛ в цепи питания реле времени КТ1- КТ6. Далее включаются автоматы цепей управления SА1, SА2 и SАЗ. Вклю- чение автомата SА1 приводит к появлению тока в катушке реле времени КТ1, что вызывает его срабатывание и замыкание контакта КТ1. 1 в цепи катушки реле вре- мени КТ2. Это в свою очередь приводит к его включению и так до тех пор, пока все реле времени не включатся. Все реле времени, включившись, замыкают кон- такты КТ1. 2 - КТ6. 2 и размыкают контакты КТ1 - КТ6. 3.
Для запуска двигателей сначала включаются масляные выключатели QF2 и QF3, что приводит к замыканию их контактов QF2 и QF3 в цепях питания контак- торов ускорения КМ1 и КМ2. Затем включается масляный выключатель QF1.
Двигатели М1 и М2, получив питание, приходят во вращение при полностью включенном сопротивлении пускового резистора. Эта ступень называется предва- рительной и предназначена для выбора зазоров в передаче и слабины тягового органа. Одновременно с включением масляного выключателя QF1 размыкается его контакт QF1, вызывая обесточивание первого реле времени KT1. Оно с выдержкой времени, необходимой для выбора зазоров в передаче и слабины тягового органа, замыкает свои контакты KT1. 2 и КТ1. 3 в цепях катушек контакторов ускорения КМ1. 1 и КМ2. 1 и размыкает свой контакт КТ1. 1 в цепи второго реле времени КТ2. Контакторы ускорения КМ1. 1 и КМ2. 1, включившись, замыкают свои главные контакты КМ1. 1 и КМ2. 1, шунтирующие первую ступень пускового резистора, а размыкающие блок- контакты КМ1. 1 и КМ2. 1 размыкаются и замыкающие блок- контакты КМ1. 1 и КМ2. 1 замыкаются.
Переход на вторую пусковую ступень сопровождается бросками токов в дви- гателях, вызывающих включение реле тока КA1 и КА2. Замкнувшиеся контакты КА1 и КА2 этих реле вновь подключают реле времени КТ2 к источнику тока. И только тогда, когда токи двигателей М1 и М2 снизятся до значений, соответст- вующих моментам переключений на вторую пусковую ступень, контакты реле KA1 и КА2 разомкнутся и разорвут цепь питания катушки КТ2. Реле времени, обесточившись, замыкает свои контакты КТ2. 2 и КТ2. 3, вызывая включение кон- такторов ускорения КМ1. 2 и КМ2. 2, и размыкает контакт КТ2. 1, обесточивая реле времени третьей ступени пускового резистора КТЗ. Но шунтирование второй пус- ковой ступени резистора контактами КМ1. 2 и КМ2. 2 вызывает вновь увеличение токов двигателей и включение реле тока КА1 и КА2.
Замыкание их контактов, а также контактов КМ1. 2 и КМ2. 2 создает цепь для питания реле времени КТ3: автомат SA1 - контакт КНЛ - диод VD- катушка реле КТЗ - контакт КМ1. 3 (или КМ2. 3) - контакты КМ2. 2, KM1. 2, КМ2. 1, КМ1. 1, КА1 (или КА2). По мере увеличения частоты вращения двигателей их токи снижаются и при моментах, соответствующих моментам переключения, контакты токовых реле КА1 и КА2 размыкаются и реле времени КТЗ, обесточившись, замыкает свои контакты КТ3. 2 и КТ3. 3, вызывая включение контакторов ускорения КМ1. 3 и КМ2. 3 и шунтирование третьей ступени пускового резистора.
Аналогично идет процесс шунтирования пусковых ступеней до замыкания последних контактов КМ 1. 6 и КМ 2. 6, когда двигатели начинают работать на естественных механических характеристиках. К этому моменту все реле времени КТ1- КТ6 и контакторы ускорения КМ1. 1 - КМ1. 5 и КМ2. 1 - КМ2. 5 обесточены.
