Схема электрическая принципиальная регулятора давления

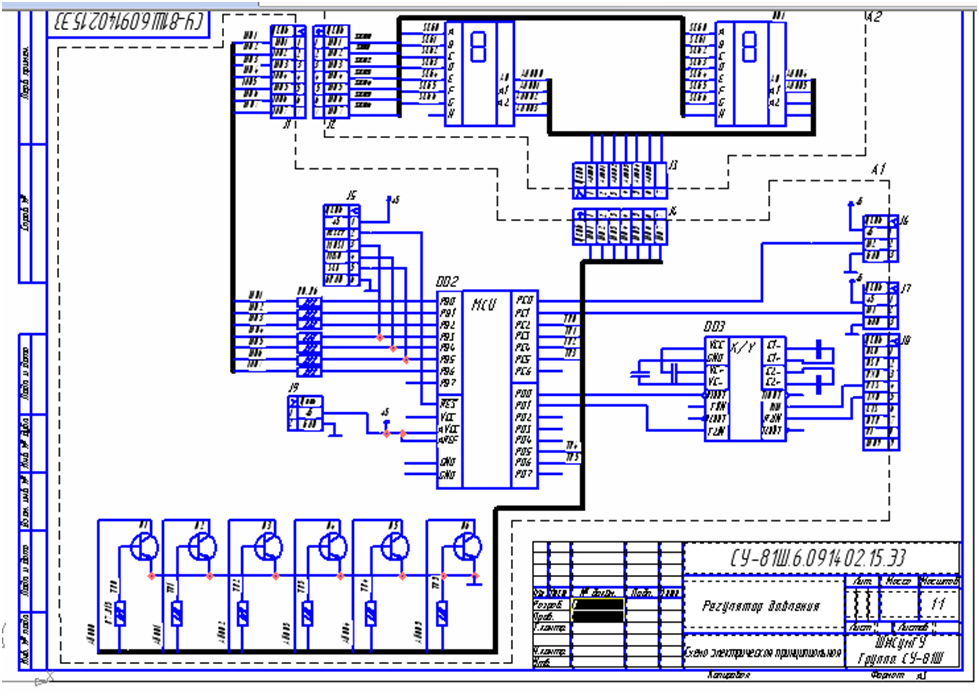

На чертеже регулятор давления на основе микропроцессора atmega 8. Данный регулятор применяется в технологическом процессе для поддержания постоянного давления в технологических установках или станках. На данной схеме изображено подробное подключение регулятора через микропроцессор с указанием нужных портов, а также вывод на индикацию, в качестве которой применяются два семи сегментных индикатора.

Состав: Схема электрическая принципиальная, Спецификация Язык документа

Софт: Компас V13
