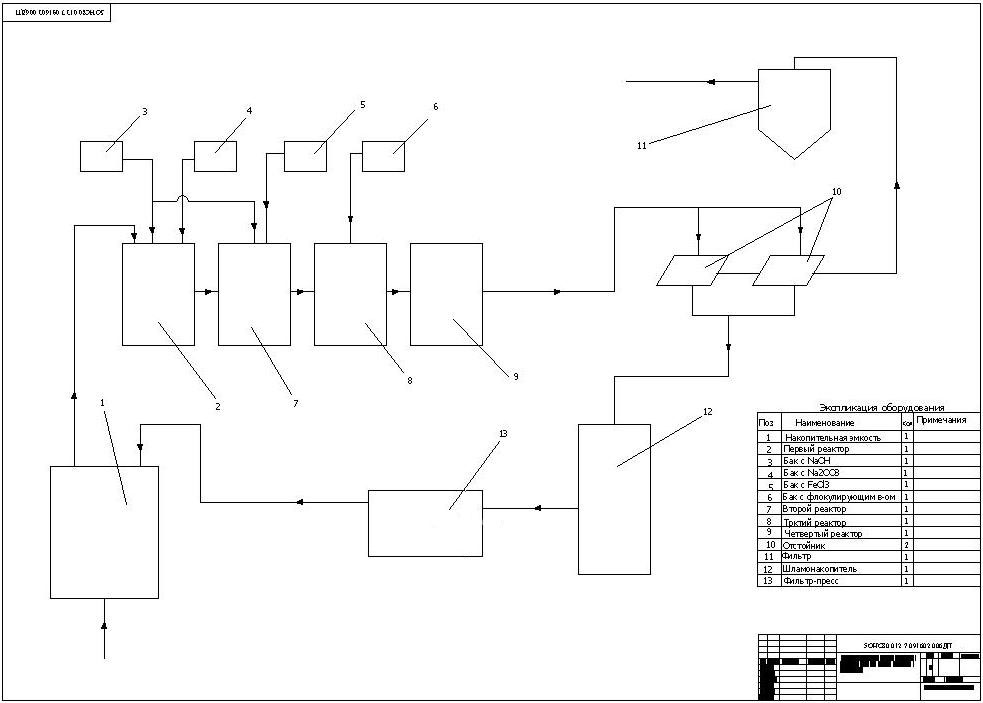

Технологическая схема очистки сточных вод от ионов тяжелых металлов

Технологическая схема очистки сточных вод от ионов тяжелых металлов, производительностью 90,6 м3/сутки. Сточные воды очищают в основном от ионов свинца. Путем реагентного метода. Сточные воды подаются в емкости-1, из которой насосом перекачиваются в первый реактор-2.
В реактор-2 подается раствор едкого натра с бака-3. В реакторе выдерживается величина рН, что дорювнює 6,5. Одновременно для выпадения свинца дозируется раствором соды из бака-4. Во второй реактор-7 добавляется коагулянт - раствор хлорного железа с бака-5 и раствор жидкого натрия из бака-3, величина рН при этом увеличивается до 8,5.
Затем поток сточных вод попадает в третий реактор-8. Небольшим количеством к реактора прилагается флокуюча вещество из баку-6 .
Сточна вода поступает в четвертый реактор-9, от туда переливом равномерно распределяется и потом насосом подается в отстойники-10. В наклонных очистителях происходит осаждение твердых частиц.
Осажденный в ламинарных отстойниках осадок периодически откачивается насосом в емкость - шламонакопитель-12. Из нее жидкий шлам с помощью насоса подается на рамный фильтр-пресс-13. Где происходит его обезвоживание при рабочем давлении - 15 бар. Полученный осадок влажностью 70-75 % пригоден для вторичной переработки. Обезвоженный шлам складируется в специальные герметичные емкости и передается на склад отходов. Загрязненная вода получена из фильтр-пресса, поступает в емкость-1.
А осветленная вода переливом подается из отстойников в песчаный фильтр-11, где происходит окончательная очистка сточных вод от взвешенных частиц с помощью фильтрации через слой кварцевого песка.

Состав: Блок схема Язык документа

Софт: AutoCAD

Каталог / Схемы / Технологическая схема очистки сточных вод от ионов тяжелых металлов

Просмотр файлов
Drawi3g1.bak
Drawi3g1.dwg
