Термический метод очистки сточных вод

Сложность очистки сточных вод заключается главным образом в том, что в них содержатся помимо обычных для хозяйственно-бытовых стоков бактерий еще и бактерии - туберкулезные палочки, которые могут существовать весьма суровых условиях (температура выше 100°С, до 7 лет в вечной мерзлоте и т.п.).
В связи с этим существует способ очистки и обеззараживания сточных вод, включающий термическую обработку осадка.
Сточную воду очищают реагентной седиментацией в отстойниках с тонкослойными блоками, фильтрованием на фильтрах с зернистой загрузкой, электрокатализом, пропуская осветленную сточную воду сквозь анодную камеру мембранного электролизера, затем фильтрованием в зернистом катализаторе, затем пропускают сквозь катодную камеру электролизера, обеззараживают очищенную воду ультрафиолетовым излучением, причем осадок, извлекаемый седиментацией, направляют на термическую обработку при температуре 110-120°C и времени 0,2-0,3 часа.

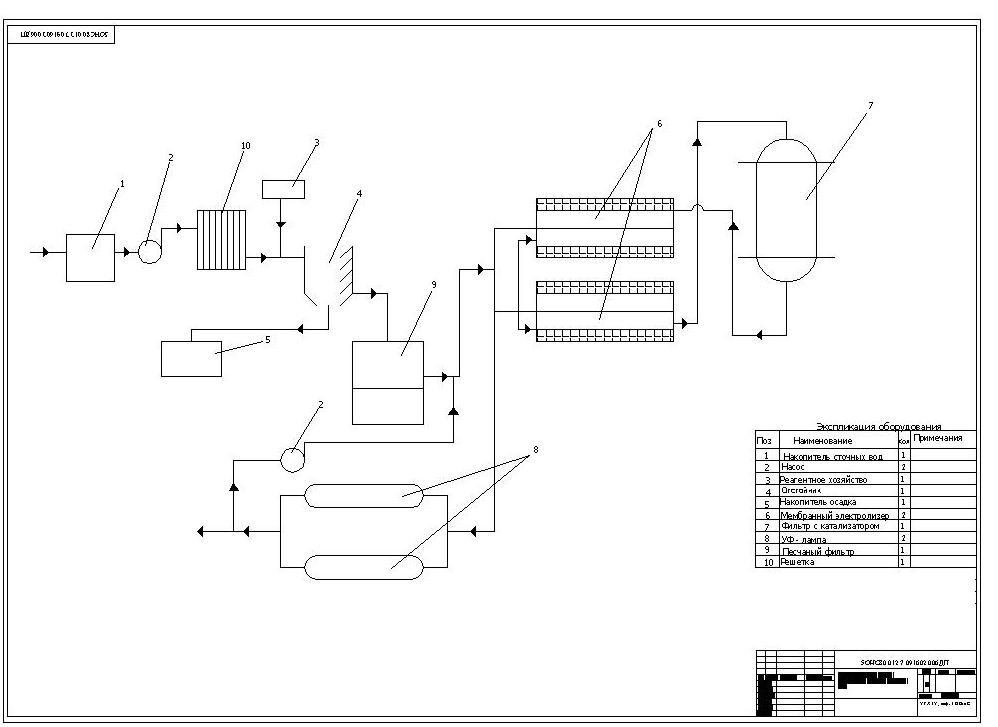

Технологическая схема очистки и обеззараживания сточных вод:
1 - накопитель сточных вод;
2 - насос;
3 - реагентное хозяйство;
4 - отстойник с полочными блоками;
5 - накопитель осадка с термоэлектронагревателями;
6 - мембранный электролизер;
7 - фильтр с катализатором;
8 - УФ - лампы;
9 - песчаный фильтр;
10 - решетка

Состав: Технологическая схема Язык документа

Софт: AutoCAD
