Крышка выхлопной трубы

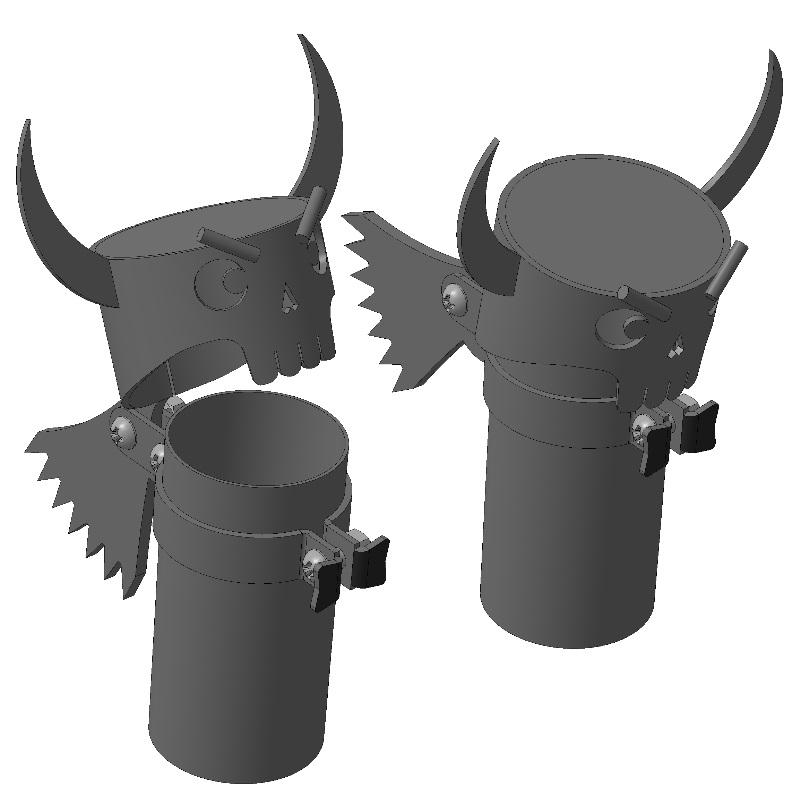

Крышка выхлопной трубы предназначена для защиты вертикально стоящей трубы от попадания в неё осадков.

Подобную крышку увидел на видео в интернете, решил сделать что-то похожее.

Изготавливается из листовой стали толщиной 2мм и 4мм. Рассчитана для установки на трубы диаметром 51мм, которые в основном используются на тракторах МТЗ, но при желании можно масштабировать и под любой другой диаметр.

Состав: 3D Сборка, DXF файлы для раскроя Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Модели для станков ЧПУ / Крышка выхлопной трубы

Просмотр файлов
Крышка выхлопной трубы/
Крышка выхлопной трубы/Для плазменной резки/
Крышка выхлопной трубы/Для плазменной резки/2мм_1шт_Крышка.dxf
Крышка выхлопной трубы/Для плазменной резки/2мм_1шт_Стенка.dxf
Крышка выхлопной трубы/Для плазменной резки/2мм_2шт_Рог.dxf
Крышка выхлопной трубы/Для плазменной резки/2мм_2шт_Хомут.dxf
Крышка выхлопной трубы/Для плазменной резки/4мм_1шт_Противовес.dxf
Крышка выхлопной трубы/Крышка/
Крышка выхлопной трубы/Крышка/Бровь.m3d
Крышка выхлопной трубы/Крышка/Крышка.m3d
Крышка выхлопной трубы/Крышка/Противовес.m3d
Крышка выхлопной трубы/Крышка/Рог.m3d
Крышка выхлопной трубы/Крышка/Стенка.m3d
Крышка выхлопной трубы/Крышка.a3d
Крышка выхлопной трубы/Сборка.a3d
Крышка выхлопной трубы/Труба 51мм.m3d
Крышка выхлопной трубы/Хомут.m3d
