Хакасский Технический Институт – филиал
Красноярского Государственного Технического Университета
Факультет: строительный Кафедра: ПГС

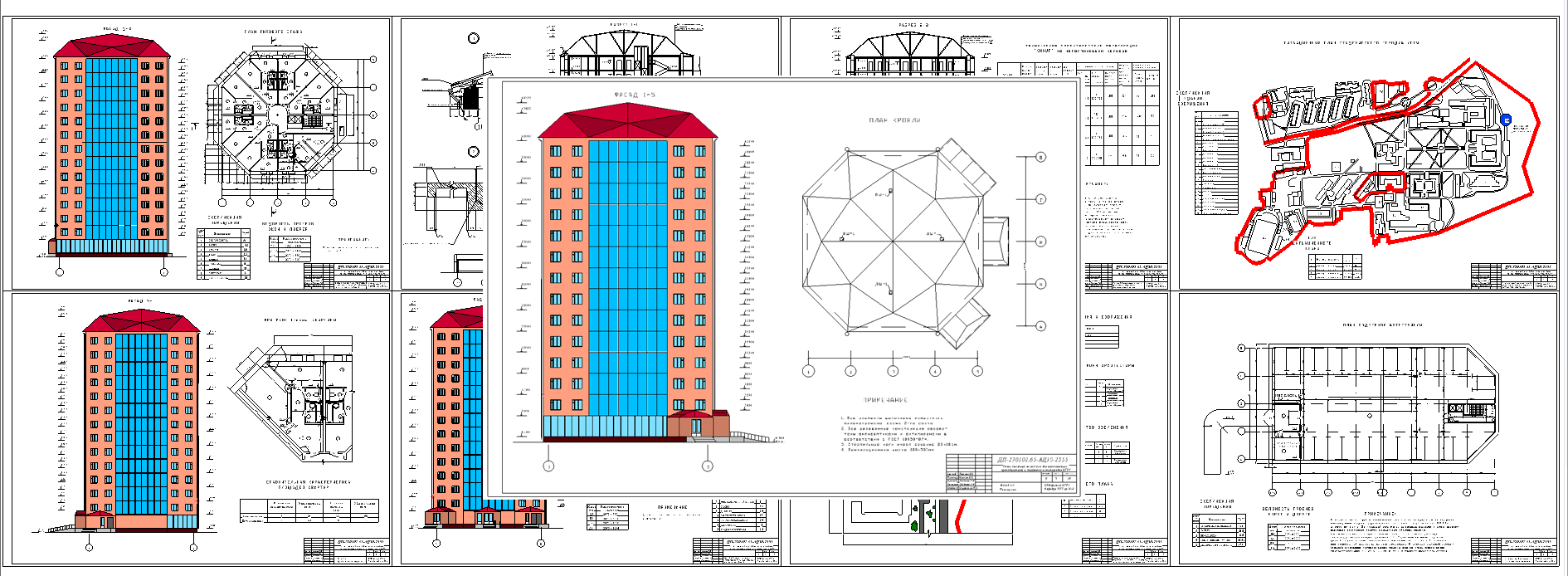

Дипломный проект на тему: “14-ти этажный жилой дом для малосемейных преподавателей и студентов в студгородке КГТУ”
Абакан 2005

СОДЕРЖАНИЕ
1. Общий раздел
1.1. Обоснование целесообразности строительства объекта
1.2. Характеристика района и площадки строительства
1.3. Технико-экономическое обоснование принятого варианта строительства
1.4. Элементы НИРС
2. Строительные материалы, изделия и конструкции
2.1. Выборка основных строительных материалов, изделий и конструкций
2.2. Технические характеристики основных строительных материалов, изделий и конструкций
3. Архитектурно-строительный раздел
3.1. Генеральный план
3.2. Объемно-планировочное решение.
3.3. Конструктивное решение
3.4. Наружная и внутренняя отделка
3.5. Теплотехнический расчет стены
3.6. Теплотехнический расчет чердачного перекрытия
4. Основания и фундаменты
4.1. Материалы инженерно-строительных изысканий
4.2. Оценка инженерно-геологических изысканий
4.3. Обоснование возможных вариантов фундамента и их анализ, выбор наиболее рационального решения
4.4. Расчет фундамента
5. Расчетно-конструктивный раздел
5.1. Расчет конструкций кровли
6. Технология строительства
6.1. Работы подготовительного периода
6.2. Земляные работы и устройство фундаментов
6.3. Операционный контроль качества земляных работ
6.4. Арматурные работы
6.5. Бетонные работы
6.6. Операционный контроль качества бетонных работ
6.7. Кровельные работы
6.8. Отделочные работы
6.9. Охрана окружающей природной среды
7. Организация строительства
7.1. Условия выполнения работ
7.2. Расчет элементов стройгенплана
8. Охрана труда
8.1. Общие положения
8.2. Требования безопасности к обустройству и содержанию производственных территорий, участков работ и рабочих мест
8.3. Обеспечение электробезопасности
8.4. Обеспечение пожаробезопасности
8.5. Требования безопасности к технологическим процессам и местам производства сварочных и газопламенных работ
8.6. Пожарная профилактика
8.6.1 Инструкция по противопожарной безопасности
9. Сметы
9.1. Объектная и локальная смета
10 Литература

Объемно - планировочное решение
Жилой дом относится к многоэтажным жилым домам секционного типа:
• класс здания по степени долговечности = 1,
• класс здания по степени огнестойкости = 1,
• жилой дом оборудован пассажирскими лифтами грузоподъемностью = 400 кг.
• мусоропроводом - асбоцементная труба d=400 мм.
• фундамент – ленточный монолитный,
• стены - кирпичные,
• перекрытия и покрытия – безбалочные монолитные,
• на 1-ом этаже предусмотрено проектирование кафе-столовой на 136 человек.
Все жилые комнаты освещены естественным светом в соответствии с требованиями СНиП , комнаты в квартирах имеют отдельные входы, высота помещения - 2,8 м. Кухня оборудована вытяжной естественной вентиляцией, мойкой, электроплитой. Стены возле кухонного оборудования облицовывающая глазурованной плиткой, остальные - моющимися обоями. Пол в квартирах покрыт линолеумом по растворной стяжке.
В проектируемом доме каждая квартира состоит из следующих помещений:
• жилые комнаты,
• кухня,
• передняя (коридор),
• ванная,
• туалет,
• балкон.
Лестничная клетка запланирована как внутренняя повседневной эксплуатации, из сборных железобетонных элементов. Во входном узле лестницы из отдельных бетонных наборных ступеней. Лестница двухмаршевая с опиранием на лестничные площадки.
Уклон лестниц - 1:2. С лестничной клетки имеется выход на кровлю по металлической лестнице, оборудованной огнестойкой дверью. Лестничная клетка имеет искусственное и естественное освещение через дверные проемы. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой. Для вертикальных коммуникаций предусмотрена лифтовая сборная железобетонная шахта с монтажом лифтовой установки грузоподъемностью = 400 кг. Машинное отделение лифта помещается на кровле, что позволяет уменьшить длину ведущих канатов почти в три раза, упростить кинематическую схему лифта, уменьшить нагрузки на несущие конструкции здания, отказаться от устройства специального помещения для блоков. Таким образом стоимость лифта и эксплуатационные расходы значительно сокращаются. Однако такое верхнее расположение машинного отделения менее выгодно по аккустико - шумовым соображениям.
