8-х секционный 14-17-ти этажный многоквартирный жилой дом

Корпус №7 представляет собой 8-х секционный 14-17-ти этажный многоквартирный жилой дом, c нижним (техподполье) и верхним техническими этажами. На покрытии 17-го этажа расположена котельная.
Размеры здания в плане 150x86 м.
Высота первого этажа –3.0 м.
Высота типового этажа 3.0 м
Высота техподполья 2,3 и 3.0 м
Высота технического этажа - 1,8 м в чистоте.
За условную отметку 0.00 корпуса принят уровень «чистого» пола 1-го этажа секции VII, соответствующий абсолютной отметке по Балтийской системе высот +166,70 м.
Конструктивная схема корпуса
Конструктивная схема здания - перекрестно-стеновая, с несущими монолитными железобетонными стенами, объединенными дисками монолитных железобетонных перекрытий толщиной 160 мм. Пространственная жесткость и устойчивость здания обеспечивается совместной работой несущих железобетонных стен, объединенных дисками перекрытий и ядрами жесткости, функции которых выполняют стены лестничных клеток и лифтовых узлов.
Шаг поперечных стен от 3,3м до 4,3м, продольных стен. Перекрытия консольно выступают за пределы стен по наружному контуру здания на величину от 0,24 до 1,56 м (на переходных балконах лестничных клеток).
Основные конструктивные элементы
• Монолитные железобетонные фундаментные плиты толщиной 700 и 600мм;
• монолитные плоские плиты перекрытия толщиной 160 мм;
• монолитные железобетонные стены толщиной 160 мм (основные стены, стены шахт лифтов, стены лестниц);
• монолитная железобетонная стена в техническом подполье: наружная и внутренняя стены толщиной 160мм со слоем утеплителя ПСБ-С 35 между ними 80 мм;
• котельная – модульная конструкция;
• монолитные лестничные площадки, толщина площадок 160 мм;
• лестничные марши – сборные, по серии 1.151.1-7 в.1 (1ЛМ 30-11-15-4).

Наружные стены надземной части здания приняты:
Ненесущие наружные стены - тип 1:
– Внутренний слой из газосиликатных блоков BONOLIT D300 ГОСТ 3136-2007,класса прочности на сжатие B 1,5, морозостойкость F75, толщина блока – 300 мм, γ=300 кг/м3, коэф. теплопроводности . λБ=0,08 Вт/(м²∙˚С).
производства ОАО «Бонолит – Строительные решения». Высота газосиликатных блоков составляет 250мм, длина 600мм.
- наружный слой - кладка из лицевого кирпича, условное обозначение
КРЛПу 1НФ/150/1,2/75/ по ГОСТ 530-2012 толщиной 120 мм на цементно-песчаном растворе марки 100, λБ = 0,36 Вт/м2 • оС.
Наружный слой армируется кладочной сеткой из оцинкованной проволоки ∅4 Вр-I с ячейкой 50х50мм, с шагом 750мм по вертикали. Между наружным и внутренним слоем устраиваются гибкие связи из оцинкованной стали ∅4 в шахматном порядке с шагом 750х450(H)мм. Общая толщина стены- 420мм.
Несущие наружные стены - тип 2:
– внутренний слой железобетон, толщиной 160 мм.
– средний слой - минераловатный утеплитель «Техноблок» толщиной 140 мм.
– наружный слой кладка из кирпича лицевого условное обозначение
КРЛПу 1НФ/150/1,2/75/ГОСТ 530-2012 толщиной 120 мм на цементно-песчаном растворе марки 100, λБ = 0,36 Вт/м2 • оС.
Наружный слой армируется кладочной сеткой из оцинкованной проволоки ∅4 Вр-I с ячейкой 50х50мм, с шагом 750мм по вертикали. Между наружным и внутренним слоем устраиваются гибкие связи из оцинкованной стали ∅4 в шахматном порядке с шагом 750х450(H)мм. Общая толщина стены- 420мм
Основания и фундаменты
Основанием фундаментов служат суглинки и глины тугопластичные (ИГЭ№2), а также песчано-щебеночная подушка, замещающая суглинки мягкопластичные (ИГЭ№1).
Средние коэффициенты постели упругого основания:
для секций I-II С1, т/м3 - 470, C2, т/м – 5300;
для секций III-IV С1, т/м3 - 500, C2, т/м – 5500;
для секций V-VII С1, т/м3 - 240, C2, т/м – 3700;
для секций VII-VIII С1, т/м3 - 250, C2, т/м – 3500.
В качестве фундаментов приняты монолитные железобетонные плиты на естественном основании. Толщины фундаментных плит секций III-VIII составляют 700 мм, секций I-II – 600мм. Бетон фундаментных плит класса В25, марки по водонепроницаемости W8.
Относительная отметка дна котлована от -3,650 до -7,830м. Котлован разрабатывается открытым способом с естественными откосами. Котлован разрабатывается в 2 этапа экскавации: на 1 этапе котлован разрабатывается до максимальных отметок -6,530 …. -9,300.
На 2 этапе производится замещение грунта в осях 1/II-10/V – 5/I-A/II на уплотненную песчано-щебеночную подушку. Песчано-щебеночная подушка выполняется из 40% песка средней крупности, средней плотности по ГОСТ 8736-93 и 60% щебня фракции 20-40мм неосадочных пород. Песчано-щебеночную подушку выполнять c послойным тромбованием, слоями толщиной не более 300мм, с проливкой водой каждого слоя, до коэффициента уплотнения K = 0,95 и обеспечения плотности не менее 1,8 т/м3.
План котлована приведен на л.2 графических материалов. Котлован запроектирован из условия последовательного возведения зданий в пятне застройки. В случае принятия Заказчиком решения о параллельном строительстве нескольких объектов, решения по устройству котлована могут быть скорректированы.
В процессе устройства котлована контролю подлежат следующие этапы производства работ:
• разработка котлована до проектных отметок с освидетельствованием вскрытого грунтового основания с привлечением инженерно-геологической службы;
• устройство уплотненной песчано-щебеночной подушки;
• бетонная подготовка устраивается толщиной 100 мм из бетона класса В7,5;
• для предотвращения обводнения котлована грунтовыми водами и замачивания грунтов на длительное время предусматривается временное строительное водоотведение;
• обваловывание бровки котлована;
• организация поверхностного водоотлива на период вскрытия котлована (откачка воды из зумпфов при поверхностном водоотливе производится самовсасывающими насосами типа Гном-25-30).
Конструкции фундаментной плиты и внешних стен техподполья предусмотрены выполненными из бетона повышенной водонепроницаемости класса W8.
4.2.4 Материалы монолитных железобетонных конструкций
Для монолитных элементов конструкции (внутренние стены, перекрытия, фундаментные плиты) приняты следующие материалы:
Фундаментная плита, наружные стены техподполья – бетон В25, W8, F150;
Для конструкций надземной части и внутренних стен техподполья принят бетон В25, W4, F50.
Все конструкции армируются отдельными стержнями из арматурной стали класса А500С по ГОСТ Р 52544-2006.
Диаметры применяемой арматуры класса А500С:
- для фундаментной плиты от 16 до 25.
- для плит перекрытий от 8 до 16
- для стен от 8 до 16.
Поперечная арматура стен и перекрытий класса A240 по ГОСТ 5781-82*.
Стыки арматурных стержней устраиваемых монолитных конструкций предусмотрены внахлестку.
В процессе строительства необходимо обеспечить контроль:
- качества применяемой арматуры;
- качества сварных соединений арматуры;
- качества и прочности бетона испытанием контрольных кубов и неразрушающими методами по ГОСТ 18105-2010.
Для всех железобетонных конструкций приняты следующие допустимые ширины раскрытия трещин: acrc1 = 0.4 мм; acrc2 = 0.3 мм.

Состав: Проект КР многоэтажного жилого дома, стадия П Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / 8-х секционный 14-17-ти этажный многоквартирный жилой дом

Просмотр файлов
Котлован_06.05.dwg
План 1этажа_НЕТ ПРОСТЕНКОВ_06.05.dwg
План Покрытия_06.05.dwg
План Техподполья_НЕТ ПРОСТЕНКОВ_06.05.dwg

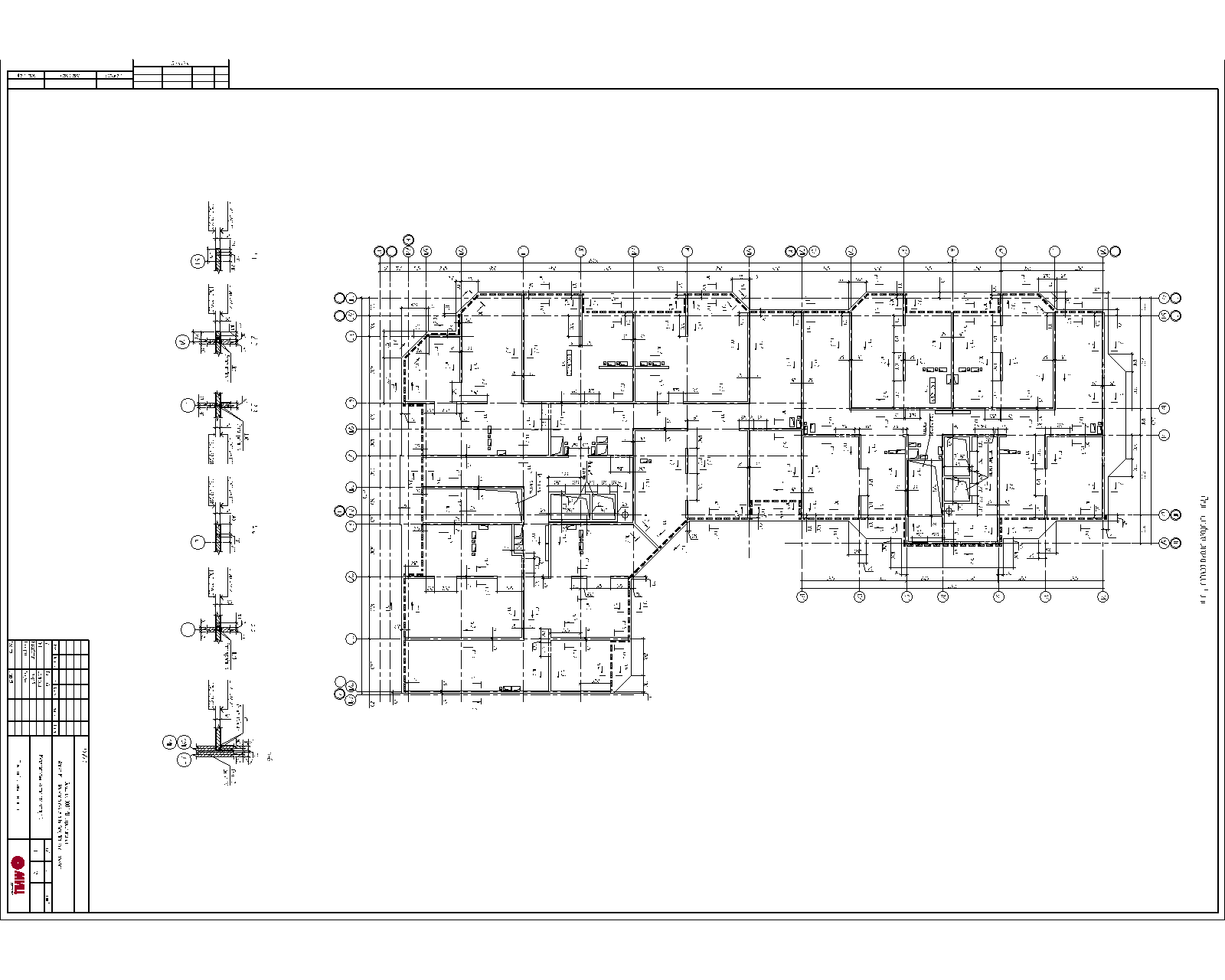

План Типового этажа_НЕТ ПРОСТЕНКОВ_06.05.dwg
План ФП_06.05.dwg
По замечаниям.dwg
посадка 6.05.dwg
Разрез А-А 6.05.dwg
Типовые узлы армирования_06.05.dwg
