Кабинет светодиодного экрана

Светодиодные экраны устанавливаются в различных местах. На крышах зданий, в метро, просто на улице, в помещениях, на площадях. И для того чтобы обеспечить экрану отличную работоспособность и защитить его от внешних повреждений, его помещают в специальный кабинет, который оснащён всевозможными приборами.
Кабинеты для светодиодных экранов оснащены всеми важными предметами для корректной работы всей системы. Они имеют свой класс защиты от непогоды, а так же внутри корпуса встроено автономное охлаждение. Это и многое другое делает кабинеты более выгодными, чем просто профиль. Кабинет это в первую очередь надёжность и прочность конструкции.
Кабинеты могут, прикрепляется друг к другу, при чём происходит это абсолютно без зазоров, таким образом можно создать единое слитое полотно. Кабинеты, которые соединены между собой по средствам шлейфа, по которому передаётся видео сигнал, образуют собой цельную рекламную конструкцию включающих в себя множество кластеров, отдельных друг от друга.
Кабинеты для светодиодных экранов имеют возможность легко разбираться, что делает их удобными для починки и проведения ТО для экрана. Они могут быть с открытием наружу, что обеспечивает легкий доступ к основным автоматическим приборам.

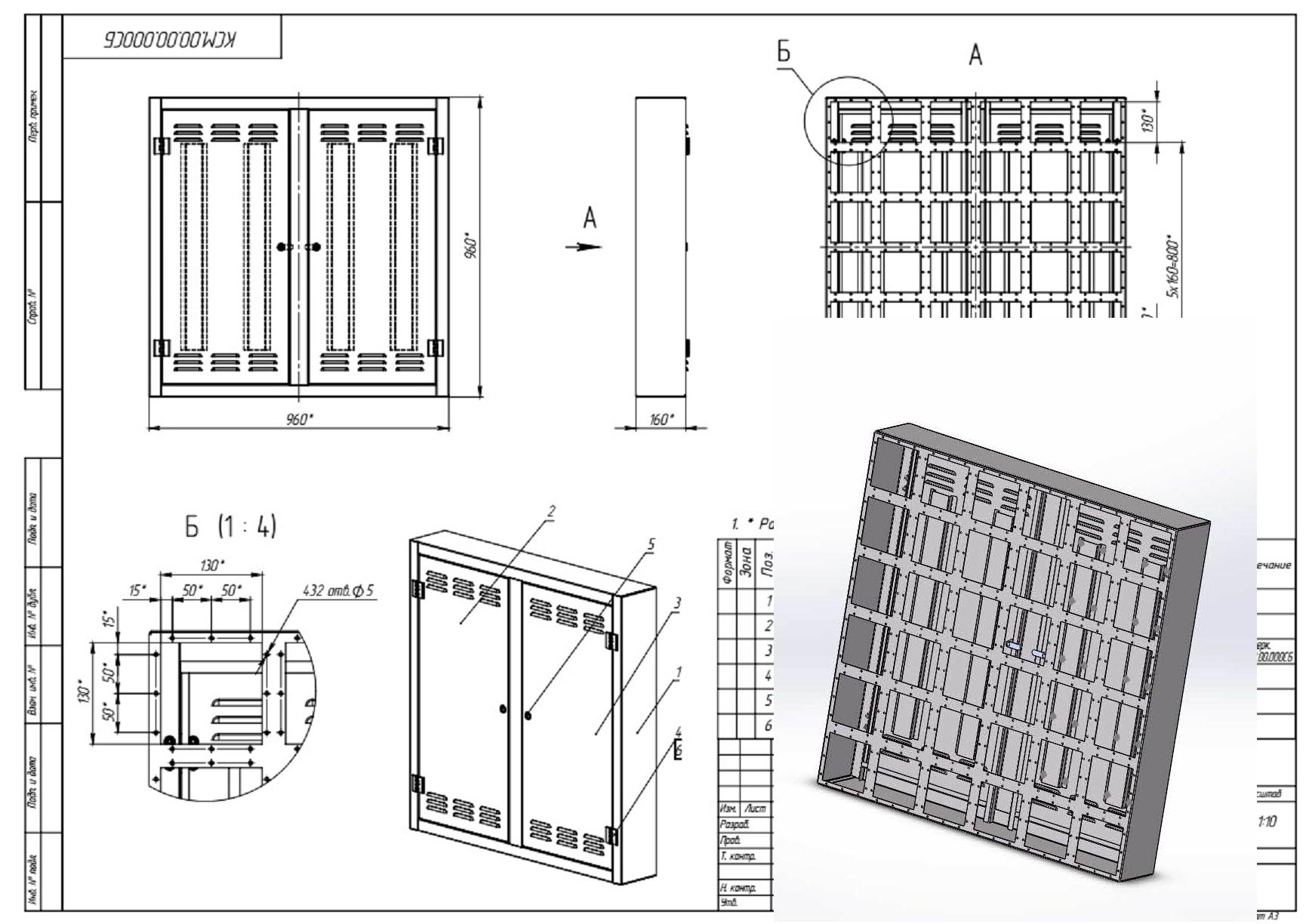

Состав: Сборочные чертежи, деталировка, 3d модель, файлы для раскроя

Софт: SolidWorks 12

Файлы:
Кабинет_петли messan/
Кабинет_петли messan/КСМ.01.00.000СБ.SLDDRW
Кабинет_петли messan/КСМ.01.00.000СБ.SLDASM
Кабинет_петли messan/КСМ.02.00.002.SLDPRT
Кабинет_петли messan/КСМ.01.00.003.SLDPRT
Кабинет_петли messan/КСМ.02.00.000СБ.SLDASM
Кабинет_петли messan/КСМ.01.00.001.SLDDRW
Кабинет_петли messan/КСМ.01.00.003.SLDDRW
Кабинет_петли messan/КСМ.00.00.000СБ.PDF
Кабинет_петли messan/КСМ.01.00.002.SLDPRT
Кабинет_петли messan/КСМ.02.00.000СБ.SLDDRW
Кабинет_петли messan/КСМ.00.00.000СБ.SLDDRW
Кабинет_петли messan/КСМ.02.00.001.SLDDRW
Кабинет_петли messan/Крепеж и фурнитура/
Кабинет_петли messan/Крепеж и фурнитура/07043.SLDPRT
Кабинет_петли messan/Крепеж и фурнитура/08119.SLDPRT
Кабинет_петли messan/Крепеж и фурнитура/08109.SLDPRT
Кабинет_петли messan/dxf/
Кабинет_петли messan/dxf/dxf_0,8/
Кабинет_петли messan/dxf/dxf_0,8/КСМ.02.00.002.DXF
Кабинет_петли messan/dxf/dxf_0,8/КСМ.02.00.001.DXF
Кабинет_петли messan/dxf/dxf_1,4/
Кабинет_петли messan/dxf/dxf_1,4/КСМ.01.00.001.DXF
Кабинет_петли messan/dxf/dxf_1,4/КСМ.01.00.002.DXF
Кабинет_петли messan/dxf/dxf_1,4/КСМ.01.00.003.DXF
Кабинет_петли messan/КСМ.00.00.000СБ_OPEN.PDF
Кабинет_петли messan/КСМ.01.00.002.SLDDRW
Кабинет_петли messan/КСМ.03.00.001.SLDPRT
Кабинет_петли messan/КСМ.00.00.000СБ.SLDASM
Кабинет_петли messan/КСМ.02.00.001.SLDPRT
Кабинет_петли messan/КСМ.00.00.000СБ.jpg
Кабинет_петли messan/КСМ.01.00.001.SLDPRT
Кабинет_петли messan/КСМ.02.00.002.SLDDRW
Кабинет_петли messan/КСМ.00.00.000СБ_открыто.SLDASM
Кабинет_петли messan/КСМ.03.00.000СБ.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: maks_7042
Дата: 2017-06-04
Просмотры: 2127
Язык: Русский Язык документа
