Промотур КОМПАС v17

Аттракцион Studebaker Coupe

Аттракцион детский Studebaker Coupe относится к малым архитектурным формам (МАФ) для сада, дачи, игровой площадки. Подходят для использования на площадках для маломобильных групп населения (МГН). Назначение: развитие у детей физической ловкости и коллективизма. Применяемые материалы: элементы из стального профиля (труба Dу=20 мм), покрытые порошковой краской; деревянный брус 25х100 мм мягких пород дерева (сосна, береза). Компоновочное решение: все стальные элементы конструкций выполнена из трубы Dу=20 мм (Dу=26,8х2,8 мм) ГОСТ 3262-75; метод сборки – сварка полуавтоматическая в защитном газе. Для монтажа деревянных деталей к трубчатым конструкциям приварены уголки толщиной 1 мм. Деревянные детали крепятся к уголкам посредством шурупов (саморезов). Требования к материалам и исполнению: материалы не вызывают аллергию; покрытие профессиональные (экологичными лаки и краски); удобный хват для детской ладони (диаметр перекладин до 3 см); отсутствуют выступающие металлические элементы. Требования к монтажу: механическое соединение с элементами фундаментов не предусмотрено.

Состав: 3d сборка, кабина, кузов, капот, тент, шасси Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
Кабина/
Кабина/Кабина.a3d
Кабина/Колесо рулевое/
Кабина/Колесо рулевое/Колесо рулевое.a3d
Кабина/Колесо рулевое/Обод.m3d
Кабина/Колесо рулевое/Спица L=122.m3d
Кабина/Перемычка L=473.m3d
Кабина/Перемычка L=670.m3d
Кабина/Ребро.m3d
Кабина/Решетка L=323.m3d
Кабина/Сидение водителя/
Кабина/Сидение водителя/Брус 25х100х700.m3d
Кабина/Сидение водителя/Кронштейн.m3d
Кабина/Сидение водителя/Сидение водителя.a3d
Кабина/Сидение водителя/Уголок L=200.m3d
Кабина/Сидение водителя/Уголок L=300.m3d
Кабина/Стойка.m3d
Кабина/Ступица.m3d
Капот/
Капот/Капот.a3d
Капот/Колесо запасное/
Капот/Колесо запасное/Колесо запасное.a3d
Капот/Колесо запасное/Обод.m3d
Капот/Колесо запасное/Спица L=190.m3d
Капот/Колесо запасное/Спица L=22.m3d
Капот/Колесо запасное/Спица L=72.m3d
Капот/Колесо запасное/Ступица.m3d
Капот/Колесо запасное/Шина.m3d
Капот/Крыло.m3d
Капот/Перемычка L=570.m3d
Капот/Перемычка L=670.m3d
Капот/Ребро.m3d
Капот/Решетка L=273.m3d
Капот/Ступица.m3d
Кузов/
Кузов/Кузов.a3d
Кузов/Перемычка L=570.m3d
Кузов/Перемычка L=670.m3d
Кузов/Поручень.m3d
Кузов/Ребро.m3d
Кузов/Решетка L=273.m3d
Кузов/Сидение пассажира/
Кузов/Сидение пассажира/Брус 25х100х600.m3d
Кузов/Сидение пассажира/Кронштейн.m3d
Кузов/Сидение пассажира/Сидение пассажира.a3d
Кузов/Сидение пассажира/Уголок L=200.m3d
Кузов/Сидение пассажира/Уголок L=300.m3d
Кузов/Стойка.m3d
Кузов/Ступица.m3d
Тент/
Тент/Тент.m3d
Шасси/
Шасси/Брус 25х100х700.m3d
Шасси/Колесо/
Шасси/Колесо/Колесо.a3d
Шасси/Колесо/Обод.m3d
Шасси/Колесо/Спица L=72.m3d
Шасси/Колесо/Ступица.m3d
Шасси/Колесо/Шина.m3d
Шасси/Направляющая L=2000.m3d
Шасси/Перемычка L=670.m3d
Шасси/Уголок.m3d
Шасси/Шасси.a3d
Аттракцион Studebaker Coupe.a3d
Аттракцион Studebaker Coupe.docx

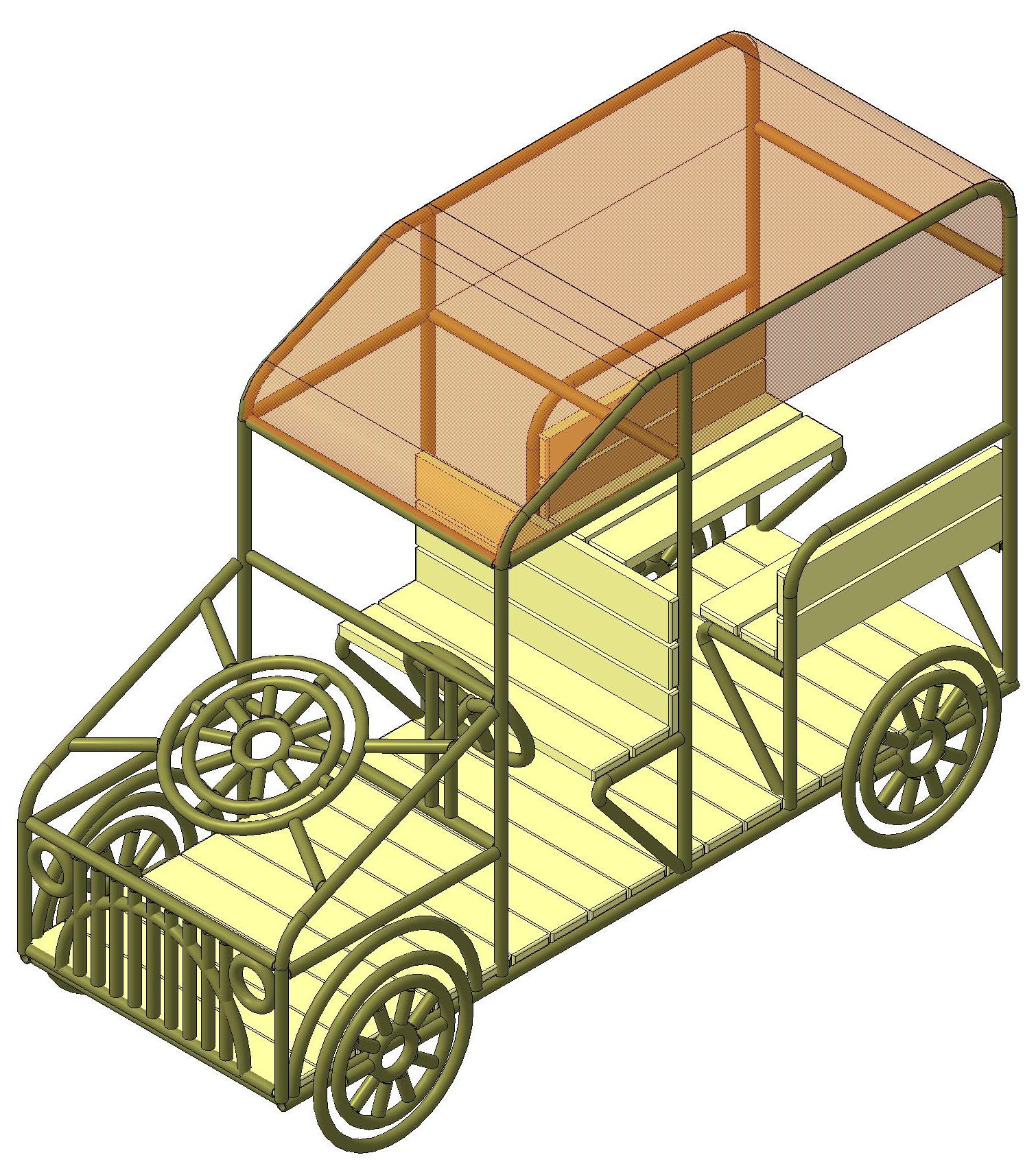

Аттракцион Studebaker Coupe изометрия.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
