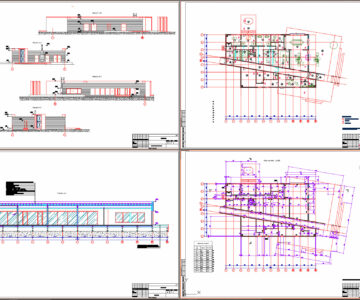

Лечебно-оздоровительный комплекс, Кафе.

Здания кафе запроектировано одноэтажный с мансардом, размеры
в осях 11.55х39.24м. Высота этажа 3м. Здание отапливаемое.
Фундамент - монолитный ленточный из бетона класса В15.
Наружные стены выполняются красным керамическим кирпичом на цементно-песчанном
растворе М50 с утеплением -пенополистиролом толщ. 50мм
Внутренние стены и перегородки облицовываются гипсокартоном
Кровля - с покрытием из металлочерепицы по деревянным стропилам
Двери - деревянные (ГОСТ 14624-84)
Оконные проемы - деревянные
Полы - паркетные и плиточные санузлах
Лестница -деревянная
Перемычки - сборные ж/б (с.1.038.1)
Внутренняя отделка - улучшенная штукатурка, шпатлевка. окраска дисперсной краской
в туалетах, топочная, гардеробе, кухня, посудомоечная облицовка стен керамической плиткой
По периметру здания устраивается бетонная отмостка шириной - 1м
Элементы стропильной системы из древесины хвойных пород (ГОСТ 8486-86),
относительной влажностьи:- для стоек не более 12%, для балок не более 9%, для
остальных конструкций не более 20%.
Деревянные конструкций до монтажа подвергнуть пропитке антисептиками и антипиренами.

Состав: Архитектурно-строительная часть (АС) Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Кафе-ресторан.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: aidos1993
Дата: 2017-05-03
Просмотры: 287
