Однопролетное каркасно-панельное здание

«Сибирский государственный индустриальный университет»
Кафедра строительных технологий и материалов
Пояснительная записка к курсовой работе
По дисциплине «Архитектура промышленных зданий»
Тема работы: « Цех формовки и термообработки железобетонных конструкций»

Исходные данные: Размер участка генплана составляет 100,0 х 150,0 м.
Содержание: Проектируемое здание цеха прямоугольное в плане с размерами в осях 18,0х96,0 м. Здание имеет один продольный пролет 18,0 м. Высота продольного пролета составляет 12 м; здание отапливаемое.
Шаг колонн – 12,0 м, шаг колонн фахверка – 6 м. Проектируемое здание  каркасно-панельное. Используются ж/б колонны прямоугольного сечения 500х800 мм, высотой 12м( КП1-27), опирающиеся на монолитные ж/б фундаменты.
В качестве ригелей в пролетах используются ж/б стропильные балки, длинной 18 м и высотой 3 м серии 1.463-3.
В качестве стеновых конструкций используются легкобетонные панели толщиной 300 мм с размерами в плане 1,8х12 м и 1,2х12 м.
Введение
Генеральный план
Объемно-планировочное решение
Конструктивное решение
Список литературы

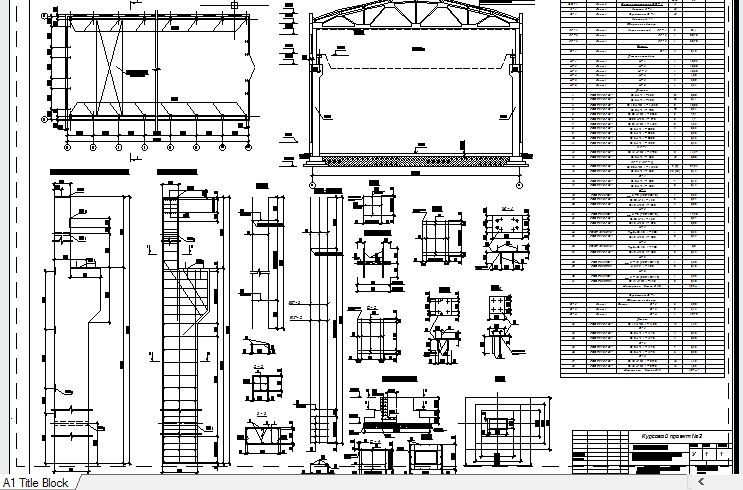

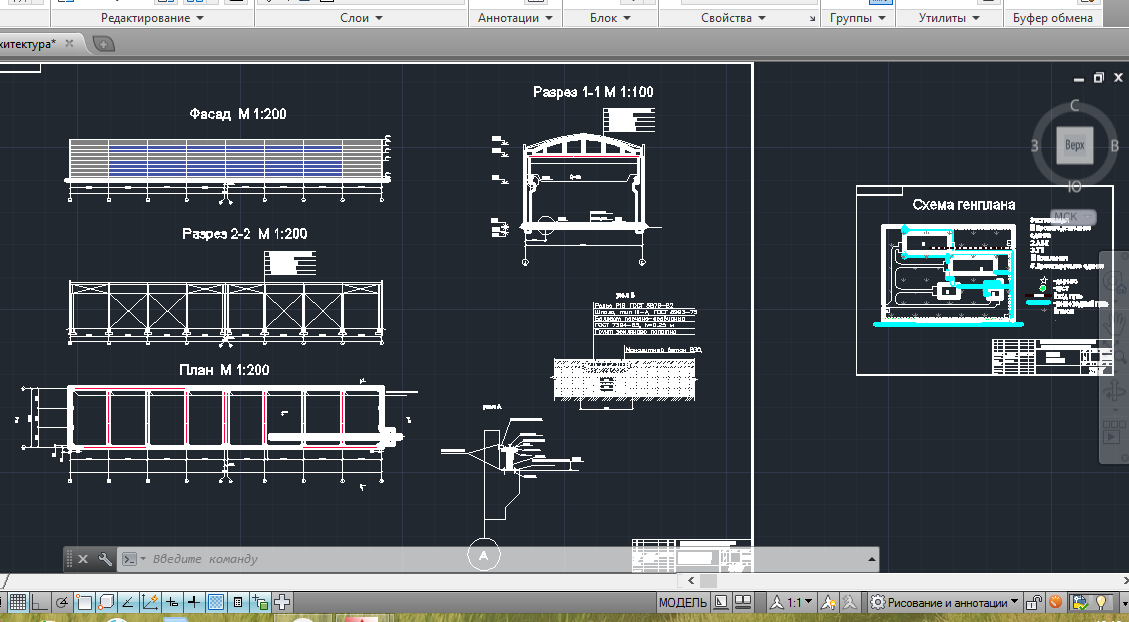

Состав: Планы, разрезы, узлы (два листа + ПЗ) Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Архитектурные формы / Однопролетное каркасно-панельное здание

Просмотр файлов
Курсач архитектура.dwg
Министерство образования и науки Российской федераци.docx
