Чертех двухэтажного жилого дома

Спроектированный дом предназначен для проживания в нем одной семьи. В плане имеет прямоугольную форму с основными размерами в осях: 15,4 м (1-6) и 14,5 м (А-Д). Класс здания - III, принятая степень долговечности - II, степень огнестойкости - II [3]. Дом имеет два этажа, высота каждого этажа 2,8 м.
На первом этаже расположены: терраса, кухня, гостиная, холл, тамбур, ванная комната и санузел. На втором этаже: три спальни, санузел, гардеробная и балкон.

Вінницький національний технічний університет Інститут БТЕГП
Кафедра МБА
Курсовой проект з дисципліни: «Архітектура будівель і споруд»
за спеціальністю 6.060101– Теплогазопостачання і вентиляція
на тему: Двоповерховий житловий будинок у м. Суми

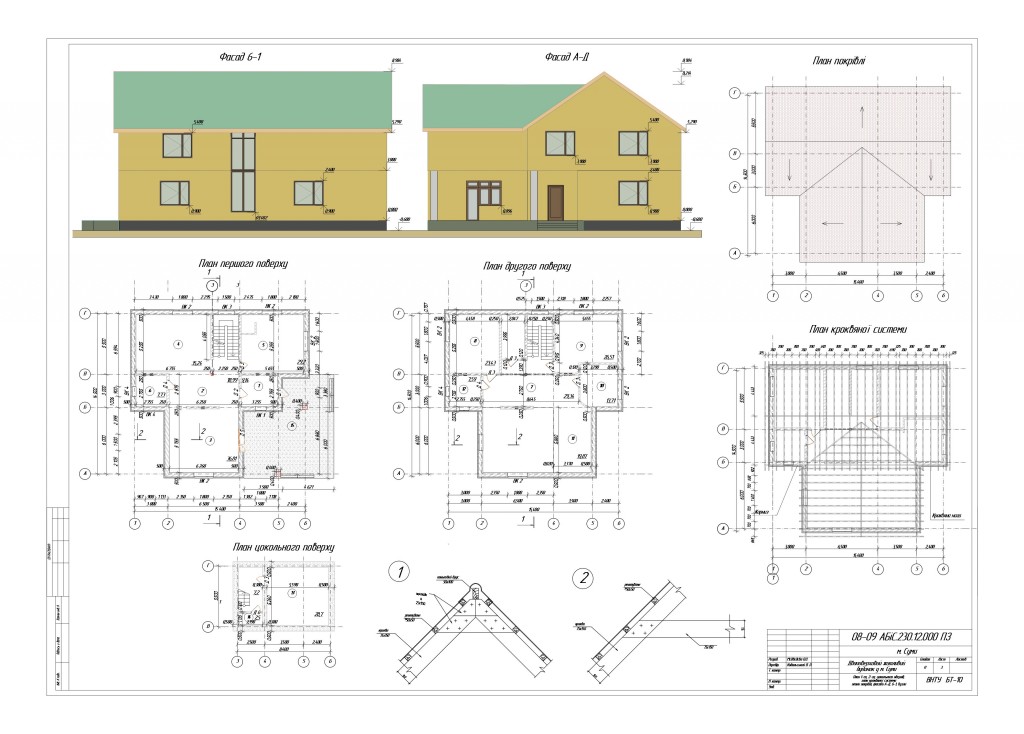

Состав: Планы этажей, фасады разрез, узлы, разрез по стене Язык документа

Софт: ArchiCAD

Просмотр файлов
Котедж/ГЧ.pln
Котедж/ПЗ.docx
Котедж
