Чертеж предприятия по производству ЖБИ

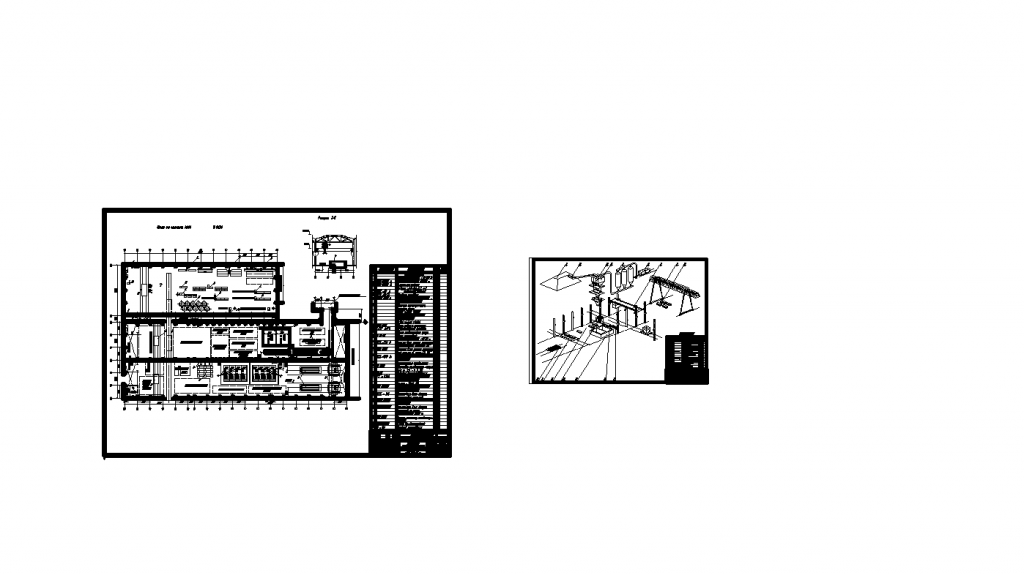

Завод по производству ЖБИ агрегатно-поточным способом. На чертеже представлены два формовочных участка и арматурный участок.

Состав: План на отметке 0,000 и разрезы, спецификация, технологическая схема Язык документа

Софт: AutoCAD

Каталог / Строительство / Планы и благоустройство / Чертеж предприятия по производству ЖБИ

Просмотр файлов
бетон1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 400

Софт: AutoCAD 2016

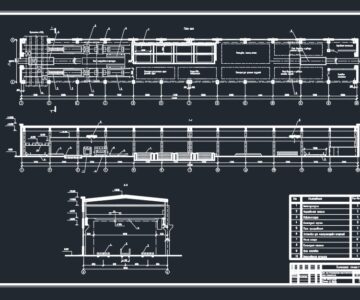

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.

1  4 78
Дипломный проект: «Завод по производству железобетонных изделий для каркасно-панельного строительства мощностью 100 тыс. м3 в Воронежской области»
Фрагмент

Рейтинг: 1300

Софт: КОМПАС-3D V16

Состав: - Технологическая схема изготовления ЖБИ в ямных камерах. ДП 000000. 000 СЗ. – 1 лист формата А1. - Газогенератор. ДП 180000. 000 СБ. – 2 листа формата А1. - Горелка. ДП 180200. 000 СБ – 1 лист формата А1. - Камера смешения. ДП 180500. 000 СБ – 1 листа формата А1. - Камера ямная. ДП 170000. 000 СБ – 1 листа формата А1. - Диффузор. ДП 180500. 001 – 1 листа формата А3. - Ротор. ДП 180500. 002 – 1 листа формата А3. - Крышка. ДП 180500. 007 – 1 листа формата А3. - Шкив. ДП 180500. 011 – 1 листа формата А3. - Технологическая карта демонтажа газогенератора. ДП 180000. 100 ТК – 1 лист формата А1. - Функциональная схема автоматизации термовлажностной обработки плит перекрытия. ДП 000000. 000 – 1 лист формата А1. - Таблица технико-экономических показателей модернизации модернизации газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах– 1 лист формата А1.

0  0 5
Модернизация газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах
