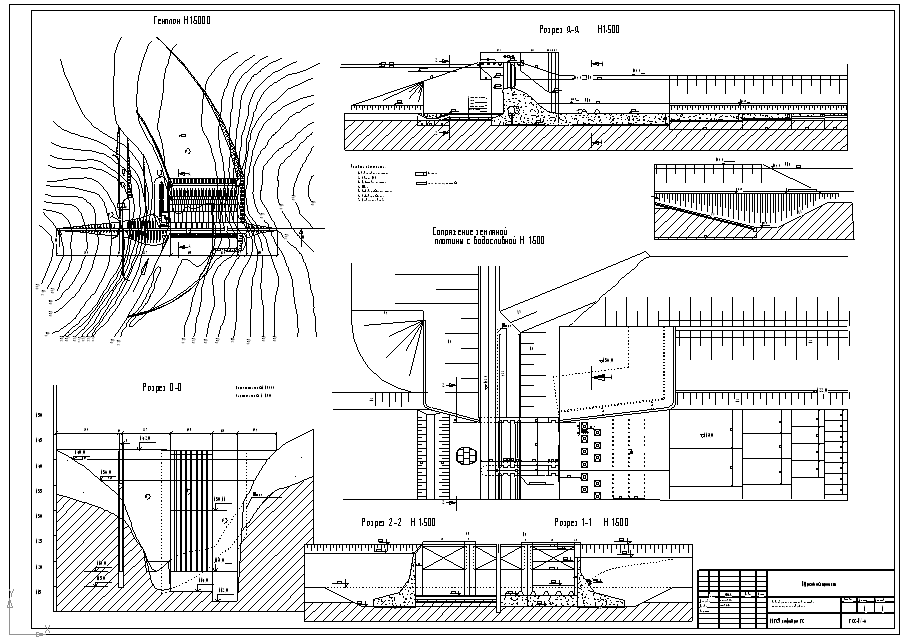

Чертеж водосборной плотины

Курсовая работа "Бетонная водосливная плотина в составе низконапорного гидроузла"

По выданному заданию был запроектирован комплексный гидроузел.
Водосливной фронт состоит из 8 пролетов по 20 метров каждый. Удельный расход на водосливе равен 63,75 м3/(с•пог.м). Удельный расход на рисберме равен 52,30 м3/(с•пог.м). Напор на гребне водослива равен 9,89 м. При этом водослив подтоплен. Гребень водослива находится на отметке 130,11м. Расчет маневрирования затворами показал, что затопление гидравлического прыжка происходит во всех случаях. Устройство водобойного колодца не требуется.
Спроектированная водосливная плотина имеет развитый горизонтальный профиль, что положительно сказалось на фильтрационной прочности грунта основания и фильтрационном расходе. Полный фильтрационный расход под всем водосливом составил м3/с.
Водосливная плотина удовлетворяет требованиям СНиПов на устойчивость по схеме плоского сдвига.
Для пропуска судов в гидроузле запроектирован шлюз, к которому сделаны подходные каналы. Эти каналы позволяют судам без помех передвигаться во время строительства гидроузла.

Оглавление
1.Условия строительства и компоновка гидроузла.
2.3. Определение отметки порога водослива.
2.2.Проектирование водосливного фронта.
2.Гидравлические расчеты водосливной плотины.
2.1.Выбор удельного расхода на рисберме.
2.4. Расчет сопряжения бьефов при маневрировании затворами.
2.5.Проектирование водобойной плиты.
2.7.Проектирование рисбермы и ковша.
2.7.Проектирование ковша.
2.8.Конструирование профиля водосливной плотины.
3.Конструирование подземного контура и фильтрационные расчеты.
3.1.Выбор схемы подземного контура.
3.2. Проверка общей фильтрационной прочности грунтов.
3.3. Определение глубины активной зоны фильтрации
3.4. Определение фильтрационного противодавления методом МУКЛ.
3.5. Определение фильтрационного расхода.
4. Статические расчеты секции водосливной плотины.
4.1. Сбор действующих нагрузок.
4.2.Расчет контактных напряжений.
4.3.Расчет устойчивости плотины на сдвиг.
5. Гидравлические расчеты пропуска строительных расходов.
5.1.Схема пропуска строительных расходов.
5.2. Гидравлический расчет пропуска расхода перекрытия.
5.3. Гидравлический расчет пропуска расхода 1-го половодья строительного периода.
Заключение
Список литературы.

Состав: Генплан, Разрезы, ПЗ

Софт: FRW
