Чертеж Воздухоснабжение производственного предприятия г.Астрахань

«Нижегородский государственный архитектурно-строительный университет»(ННГАСУ)
Институт инженерно-экологических систем и сооружений
Кафедра отопления, вентиляции и кондиционирования воздуха
Курсовая работа по дисциплине «Технологические энергоносители предприятий»
по теме «Воздухоснабжение производственного предприятия»

Содержание
Введение
Исходные данные
Технологическая часть
1. Определение количества потребляемого воздуха
2. Компоновка системы воздухоснабжения
3. Гидравлический расчет системы воздухоснабжения
3.1 Расчет рабочего давления
4. Компоновка компрессорной станции
4.1 Охлаждение воздуха
4.2 Устройство для очистки воздуха от пыли
4.3 Устройство для забора воздуха
4.4 Подбор компрессора
4.5 Осушение воздуха
4.6 Подбор воздухосборника
4.7 Подбор масловодоотделителя
5. Требования по охране труда
Заключение
Библиографический список

Введение
Системы воздухоснабжения промышленных предприятий предназначены для централизованного снабжения промышленных потребителей сжатым воздухом. Она включает в себя компрессорные и воздуходувные станции, трубопроводный и баллонный транспорт для подачи сжатого воздуха к потребителям, воздухосборные устройства - ресиверы и распределители самого предприятия.
Коммуникации сжатого воздуха имеют радиальные и кольцевые участки. Последние применяют при компактном расположении потребителей, а также при повышенных требованиях к надёжности обеспечения сжатым воздухом.
На производство сжатого воздуха затрачивается 5% общего расхода электроэнергии на металлургических заводах и до 25 30% на машиностроительных предприятиях и в горнодобывающей промышленности. При использовании электрического привода компрессоров удельный расход энергии на производство 1000 сжатого воздуха составляет от 80 до 140 кВт•ч (в зависимости от давления сжатого воздуха, типа компрессорных машин, условий охлаждения и т.д.).

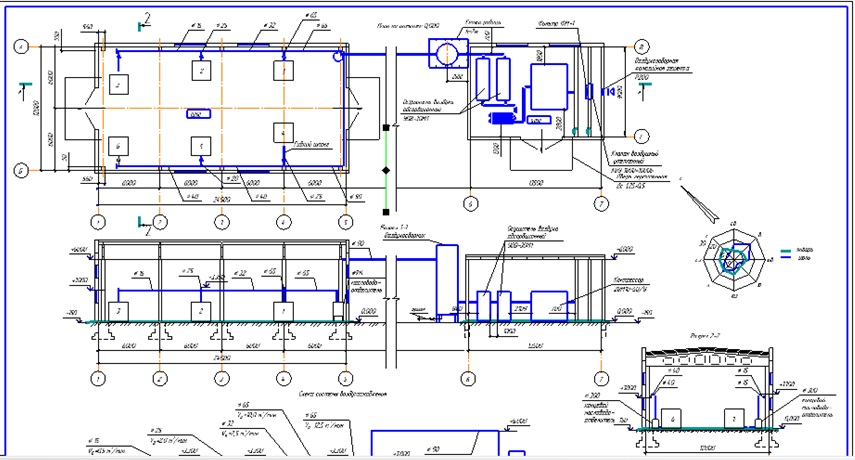

Состав: Пояснительная записка, План, Разрез, Аксонометрия Язык документа

Софт: Компас V13 SP1

Каталог / Строительство / Проекты домов / Промышленные здания / Чертеж Воздухоснабжение производственного предприятия г.Астрахань

Просмотр файлов
Воздухоснабжение производственного предприятия/Воздухоснабжение производственного предприятия.doc
Воздухоснабжение производственного предприятия/Чертеж Воздухоснабжение производственного предприятия.cdw
Воздухоснабжение производственного предприятия
